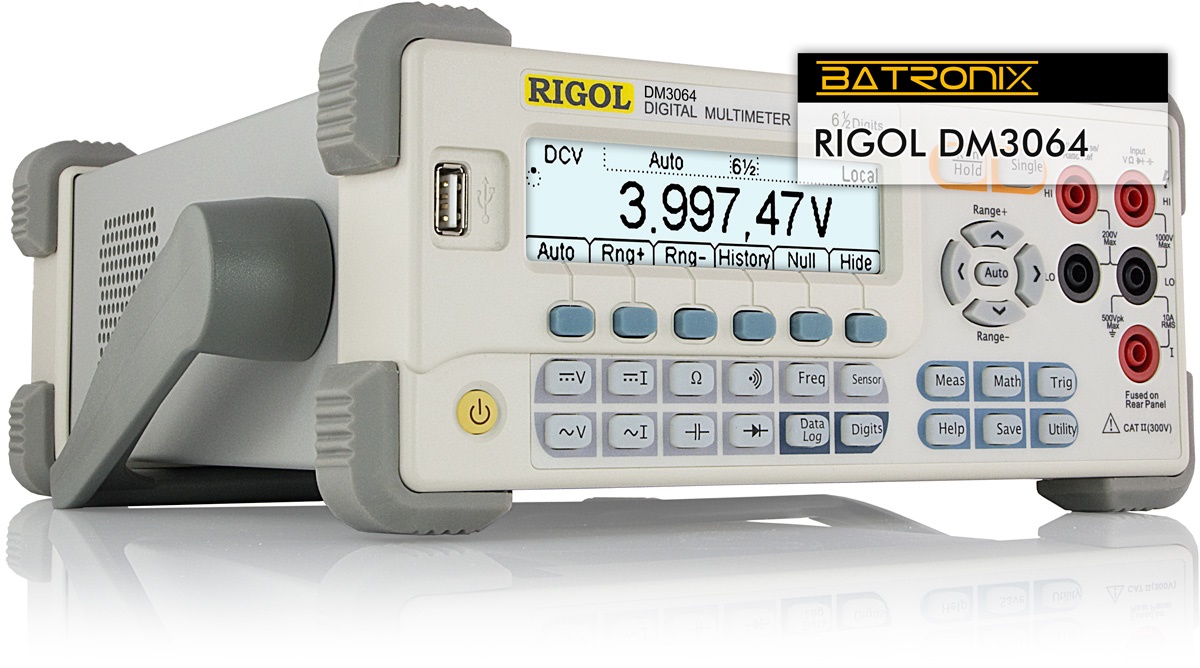

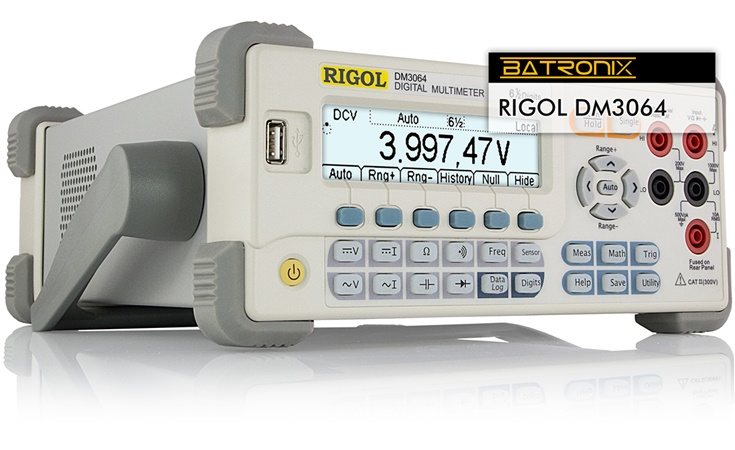

Das Rigol DM3064 ist ein hochwertiges digitales Tischmultimeter der DM3060 Serie mit einer Abtastrate von max. 50k Sa/s und einer Speicherkapazität von 2 Millionen Messpunkten.

Die Rigol Multimeter besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist sehr intuitiv zu verwenden. Das Gerät verhilft Ihnen so in vielen Einsatzgebieten zu präzisen Messergebnissen.

Die LCD Anzeige ist mit seinen 256x64Pixeln sehr gut ablesbar und bietet so eine gute Übersicht über die vielen einzelnen Funktionen. Es hat eine maximale Auflösung von 6½ Digits (maximaler Anzeigewert 2.400.000).

Besondere Features

Große Speichertiefe

Sie können mit diesem Tischmultimeter bis zu 2 Millionen Messwerte speichern.

Messgeschwindigkeit

Im Datalog-Modus sind maximale Abtastraten von bis zu 50k Sa/s möglich.

Dateisystem und USB Stick Unterstützung

Über den integrierten USB Host-Port können Sie Messergebnisse und Einstellungen auf einem USB-Stick sichern. Für Einstellungen hält das Gerät auch 10 interne Speicherplätze bereit.

Hohe Auflösung

Je nach Modellreihe sind maximale Anzeigewerte von 480.000 (DM305X) oder bis zu 2.400.000 (DM306X) möglich.

Online Hilfe

Jede Funktion und jeder Button wird in der Onlinehilfe kurz erklärt. Diese Hilfe kann über den Hilfe-Button oder einfach durch Halten eines anderen Buttons aktiviert werden.

Sensorerfassung

Mit dem Multimeter können Sie die verschiedensten Sensoren adaptieren und sich die Werteentsprechungen anzeigen lassen.

Langzeitüberwachung

Mit Hilfe eines PCs, der Ultralogger Software und einer aktiven Verbindung zum Multimeter z.B. über USB sind Langzeitüberwachungen kein Problem mehr..

Multimeter Modellübersicht

Modellübersicht

DM3061

DM3062

DM3064
RS 232
USB 2.0
LAN
GPIB
16 Kanal Multiplexer Modul

Messbereiche

Bereich

Genauigkeit

Auflösung
DC Spannung

200.0000 mV
2.000000 V
20.00000 V
200.0000 V
1000.000 V

0.0085%+140dig.
0.0078%+14dig.
0.0085%+10dig. 0.0100%+24dig.
0.0110%+10dig.

0.1 µV
1 µV
10 µV
100 µV
1 mV
AC Spannung
3 Hz - 10 Hz

10 Hz - 40 Hz
40 Hz - 20 kHz
20 kHz - 50 kHz
50 kHz - 100 kHz
100 kHz - 300 kHz

200.000 mV

5.10%+140dig.
0.60%+140dig.
0.15%+140dig.
0.16%+100dig.
0.60%+400dig.
4.50%+1600dig.

1 µV
3 Hz - 10 Hz

10 Hz - 40 Hz
40 Hz - 20 kHz
20 kHz - 50 kHz
50 kHz - 100 kHz
100 kHz - 300 kHz

2.00000 V

5.10%+140dig.
0.38%+140dig.
0.11%+140dig.
0.40%+140dig.
0.60%+200dig.
4.50%+1600dig.

10 µV
3 Hz - 10 Hz

10 Hz - 40 Hz
40 Hz - 20 kHz
20 kHz - 50 kHz
50 kHz - 100 kHz
100 kHz - 300 kHz

20.0000 V

5.10%+140dig.
0.38%+140dig.
0.11%+140dig.
0.40%+140dig.
0.60%+200dig.
4.50%+1600dig.

100 µV
3 Hz - 10 Hz

10 Hz - 40 Hz
40 Hz - 20 kHz
20 kHz - 50 kHz
50 kHz - 100 kHz
100 kHz - 300 kHz

200.000 V

5.10%+140dig.
0.38%+140dig.
0.11%+140dig.
0.40%+140dig.
0.60%+200dig.
4.50%+1600dig.

1 mV
3 Hz - 10 Hz

10 Hz - 40 Hz
40 Hz - 20 kHz
20 kHz - 50 kHz
50 kHz - 100 kHz
100 kHz - 300 kHz

750.000 V

5.10%+525dig.
0.38%+525dig.
0.11%+525dig.
0.40%+525dig.
0.60%+750dig.
4.50%+6000dig.

1 mV
DC Strom

2.000000 mA
20.00000 mA
200.0000 mA
1.000000 A
10.00000 A

0.076%+1000dig.
0.075%+120dig.
0.081%+100dig.
0.073%+300dig.
0.33%+200dig.

0.001 µA
0.01 µA
0.1 µA
1 µA
10 µA
AC Strom

3 Hz - 10 Hz
10 Hz - 40 Hz
40 Hz - 5 kHz
5 kHz - 10 kHz

20.0000 mA

5.1%+140dig.
0.64%+140dig.
0.22%+140dig.
0.22%+500dig.

0.1 µA
3 Hz - 10 Hz
10 Hz - 40 Hz
40 Hz - 5 kHz
5 kHz - 10 kHz

200.000 mA

5.1%+140dig.
0.64%+140dig.
0.22%+140dig.
0.22%+500dig.

1 µA
3 Hz - 10 Hz
10 Hz - 40 Hz
40 Hz - 5 kHz
5 kHz - 10 kHz

1.00000 A

5.2%+270dig.
0.71%+270dig.
0.29%+270dig.
0.35%+400dig.

10 µA
3 Hz - 10 Hz
10 Hz - 40 Hz
40 Hz - 5 kHz
5 kHz - 10 kHz

10.0000 A

5.4%+70dig.
0.9%+70dig.
0.90%+60dig.
0.75%+60dig.

100 µA
Widerstand

200.0000 Ω
2.000000 kΩ
20.00000 kΩ
200.0000 kΩ
1.000000 MΩ
10.00000 MΩ
100.0000 MΩ

0.020%+220dig.
0.015%+40dig.
0.015%+20dig
0.015%+20dig.
0.015%+10dig.
0.056%+60dig.
0.800%+150dig.

0.1 mΩ
1 mΩ
10 mΩ
100 mΩ
1 Ω
10 Ω
100 Ω
Kapazitäten

2.000 nF
20.00 nF
200.0 nF
2.000 µF
20.00 µF

2.0%+50dig 1.0%+10dig.
1.0%+10dig.
1.0%+10dig.
1.0%+10dig.

1 pF
10 pF
100 pF
1 nF
10 nF
Frequenzen

3 Hz - 5 Hz
5 Hz - 10 Hz
10 Hz - 40 Hz
40 Hz - 300 kHz

0.07%
0.04%
0.02%
0.007%

0.001 Hz

Funktionen

Digitales Tischmultimeter DM3064
Automatische Messbereichswahl
Manuelle Messbereichswahl
True RMS (TRMS) Messungen
Diodentest
Transistortest
Durchgangstest (Summer)

(schnelle Reaktionszeit bei 25 Sa/s!)
Batterietest
Batteriezustandsanzeige

keine Batterie da Netzanschluss
Relativwertmessfunktion
Messhaltefunktion (Data Hold)
Abschaltautomatik (Auto Power-off)
Überlastschutzfunktion
Stoßschutz (Shockproof Protection)
Hintergrundbeleuchtung
Maximale Anzeige

2.400.000 (6½ stellig)
LCD

90 mm × 25 mm (256x64Pixel)
Messrate

bis zu 50k Sa/s
Speichertiefe

2 Millionen Messpunkte
Anschlüsse

RS-232, USB Device, USB Host, Ext.Trig.,
VM Comp., LAN, GPIB, Multiplexer Module

Details

Digitales Tischmultimeter DM3064
Spannungsversorgung

230 V / 50 Hz / 110 V / 60 Hz Netzspannung
Sicherheitsstandard

CAT II/300 V
Abmessungen

290.5 mm × 231.6 mm × 107.0 mm
Gewicht ohne Zubehör / Verpackung

2500 g
Gewicht inkl. Zubehör / Verpackung

4465 g
Herstellergarantie

3 Jahre


Beschreibung

Preis [€]

Kauf / Lager

Rigol RM-DM-3

Einschubrahmen für die Befestigung eines Rigol DM Multimeters in einem 19" Rack.

€ 77,35 inkl. MwSt
€ 65,00 netto

zzgl. Versand

Multimeter Messleitungen

Rote und schwarze Messleitung, 90 cm, max. 1500 V

€ 4,90 inkl. MwSt
€ 4,12 netto

zzgl. Versand

Rigol GPIB-USB Schnittstellenmodul

GPIB Interface zum Anschluss an den USB-Hostanschluss eines Rigol Gerätes ohne eigenen GPIB Anschluss. Lieferung inklusive Software und Bedienungsanleitung (englisch).

€ 290,36 inkl. MwSt
€ 244,00 netto
