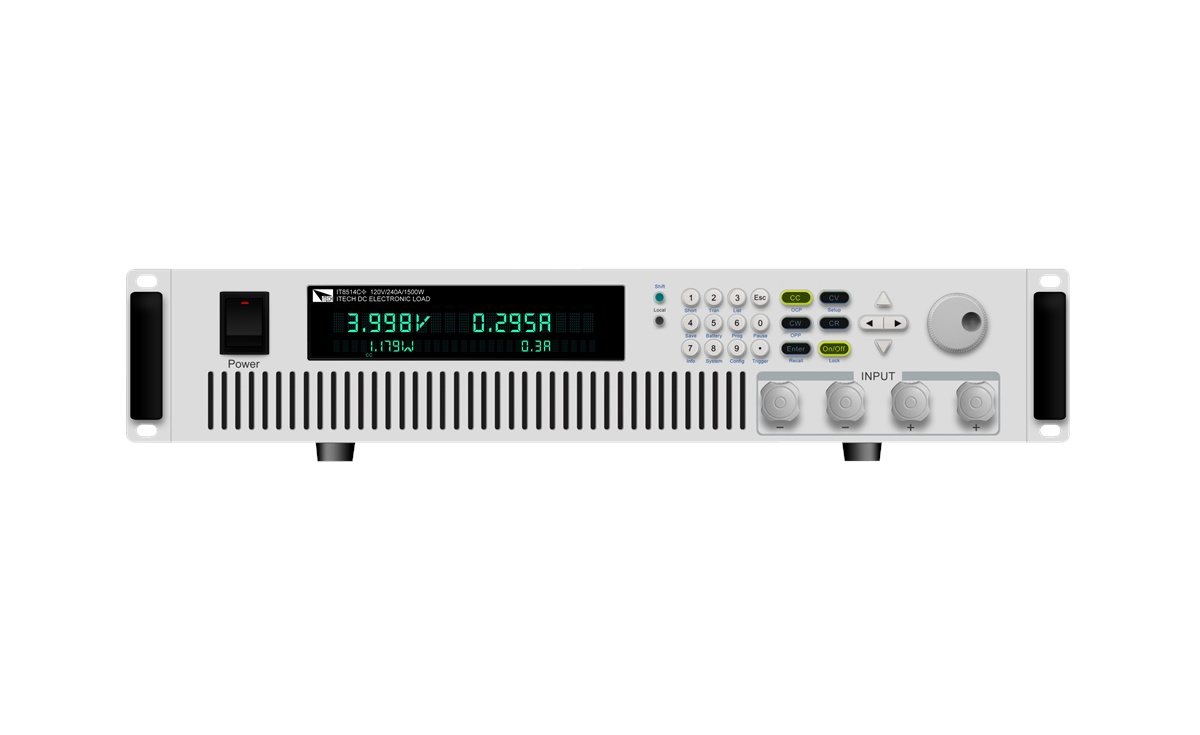

ITECH IT8514B+

Schreiben Sie die erste Bewertung

Elektronische DC Last für max. 500V, 60A, 1500W.

Dieser Artikel ist leider nicht mehr erhältlich.

Beschreibung

Die ITECH IT8500+ Serie ist eine einkanalige programmierbare elektronische Last mit Leistungsbereichen von 150W bis 3000W. Die IT8500+ Lasten sind vielseitige Instrumente für statische und dynamische Prüfungen von Netzteilen, Batterien, Gleichspannungswandlern und Batterieladegeräten.

VFD Bildschirm
Dynamischer Modus: bis zu 10kHz
Strom- und Spannungsauflösung: bis zu 1 mV / 0.1 mA
Arbeitsmodi: CV / CC / CR / CP
Remote Modus
Speicher für 100 Einstellungen
Kurzschlussfunktion
Testfunktion
Stromüberwachungsfunktion
"Power off" Speicherfunktion
Tragbares und robustes Gehäuse mit anti-rutsch Füßen
Intelligentes Kühlungssystem
Eingebaute Buzzerfunktion

Model	IT8511A+	IT8512A+	IT8512B+	IT8512C+	IT8512H+
Max. Power	150 W	300 W	300 W	300 W	300 W
Max. Voltage	150 V	150 V	500 V	120 V	800 V
Max. Current	30 A	30 A	15 A	60 A	5 A
Channel	1	1	1	1	1

Model	IT8513C+	IT8514B+	IT8514C+	IT8516C+
Max. Power	600 W	1500 W	1500 W	3000 W
Max. Voltage	120 V	500 V	120 V	120 V
Max. Current	120 A	60 A	240 A	240 A
Channel	1	1	1	1

Weitere technische Daten der ITECH IT8500+ Serie finden Sie im IT8500+ Datenblatt.

Besondere Eigenschaften

Continuous Mode

Im "Continuous Mode" erzeugt die elektronische Last einen sich wiederholenden Impulsstrom, der zwischen zwei Lastebenen wechselt.

Pulse Mode

Im "Pulse Mode" erzeugt die elektronische Last einen transienten Impuls mit programmierbarer Breite (Zeit). Mit jedem Triggerpuls wird die Lasteinstellung von A auf B umgeschaltet und fällt nach einer einstellbaren Zeit wieder auf die Einstellnug A zurück.

Toggle Mode

Im "Toggle Mode" schaltet die elektronische Last mit jedem Triggerimpuls zwischen der A und der B Lasteinstellung um.

List Mode

Im "List Mode" können Sie komplexe Lastsequenzen generieren. Benutzer können den Lastwert, die Pulsbreite und die Flankensteilheit in einer Liste bearbeiten und somit komplexe Testanforderungen erfüllen. Es können 7 Listen im Gerätespeicher abgelegt werden. Die Triggerung kann durch interne oder externe Signale erfolgen.

Remote Sense

Wenn die elektronische Last im CC-, CV-, CP- und CR-Modus einen hohen Stromverbrauch hat, verursacht dies einen Spannungsabfall in den Leitungen zwischen dem angeschlossenen Gerät und den Anschlüssen der elektronischen Last. Um die Prüfgenauigkeit zu gewährleisten, verfügt die elektronische Last über ein Paar Remoteanschlüsse auf der Rückseite, über die Benutzer die Ausgangsklemmenspannung des angeschlossenen Geräts erfassen können. Durch die Eliminierung der Auswirkungen des Spannungsabfalls in den Lastkabeln, bietet der Remote Sense Modus eine höhere Genauigkeit, da die elektronische Last direkt an den Ausgangsanschlüssen der Quelle geregelt werden kann.

Batterietestmodus

Der Batterietestmodus misst die Amperestunde (A * h) einer Batterie. Er misst die Zeit, die es dauert, bis eine Batteriespannung auf einen bestimmten Wert fällt, während ein konstanter Strom von der Batterie gezogen wird. Es gibt drei Stoppbedingungen für IT8500+ Serie: * Zeit * Kapazität * Spannung
