Beschreibung

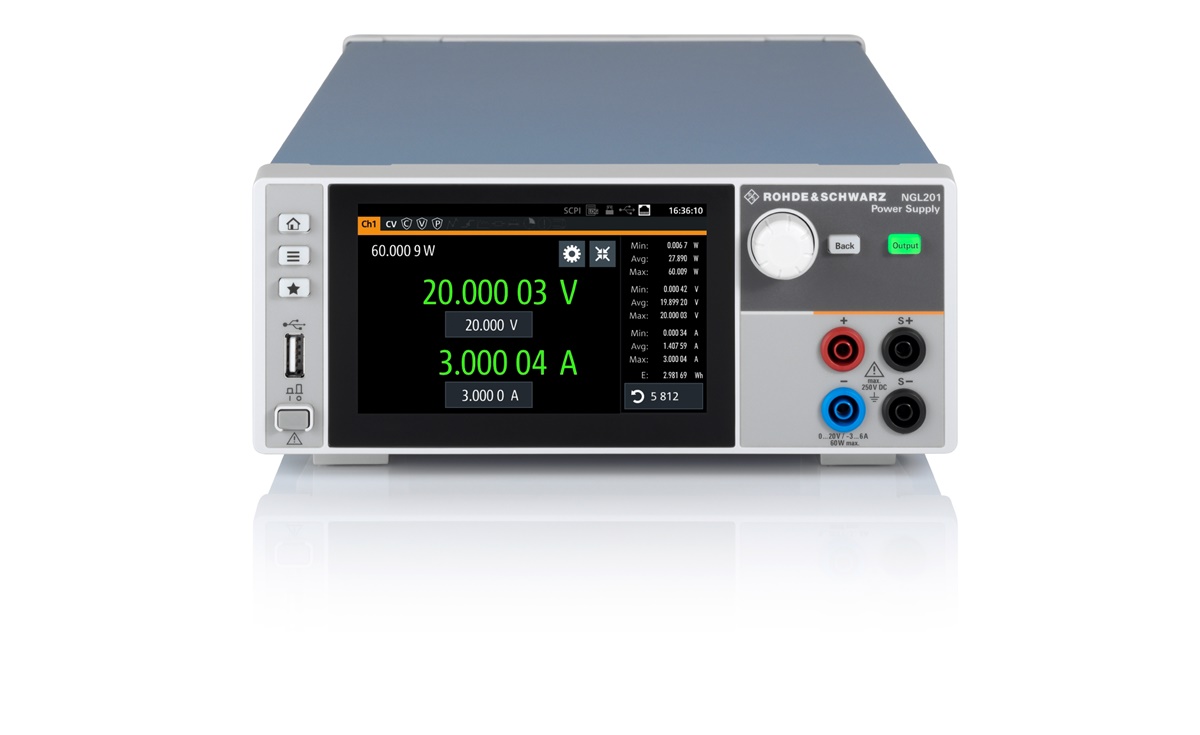

Zur Serie R&S® NGL200 gehören das Ein-Kanal-Netzgerät R&S® NGL201 und das Zwei-Kanal-Netzgerät R&S® NGL202. Beide Geräte bieten bis zu 60W Ausgangsleistung pro Kanal. Im Unterschied zu den meisten anderen Netzteilen dieser Klasse bietet das R&S® NGL-COM2B Netzgerät 100% elektrisch äquivalente Ausgangskanäle. Alle Ausgänge sind erdfrei und kurzschlussfest. Die Ausgangskanäle können in Serie oder parallel geschaltet werden, um höhere Spannungen bzw. höhere Ströme zu erreichen.

Durch die ZweiQuadranten-Architektur kann das R&S® NGL-COM2B sowohl als Quelle, als auch als Senke agieren um Verbraucher nachzubilden.

Alle Grundfunktionen des R&S® NGL-COM2B Netzgerätes werden direkt über die Frontplatte des Geräts bedient. Dabei spielt der Drehgeber eine zentrale Rolle; über ihn werden Spannung, Strom und die Grenzwerte für die diversen Schutzfunktionen eingestellt. Die Betriebszustände aller Kanäle werden gleichzeitig auf dem Bildschirm angezeigt. Eingeschaltete Kanäle sind an der leuchtenden Kanaltaste erkennbar. Aktive Ausgänge werden im Konstantspannungsbetrieb grün und im Konstantstrombetrieb rot angezeigt. Inaktive Ausgänge werden gelb angezeigt.

Um das Gerät und Messobjekt vor Schäden zu bewahren, stellt das R&S® NGL-COM2B Netzgerät eine Reihe von Schutzfunktionen bereit. Der Anwender kann für jeden Kanal separat den Maximalstrom (elektronische Sicherung, Overcurrent Protection, OCP), die Maximalspannung (Overvoltage Protection, OVP) oder die Maximalleistung (Overpower Protection, OPP) festlegen. Wird ein solcher Grenzwert erreicht, wird der betroffene Ausgangskanal ausgeschaltet. Der Übertemperaturschutz (Overtemperature Protection, OTP) verhindert das Überhitzen des Geräts.

In industriellen Anwendungen werden Netzgeräte häufig in 19-Zoll-Racks installiert. Der R&S® HZN96 Rack-Adapter ermöglicht die Installation der Netzgeräte in solchen Racks. Die R&S® NGL200 Netzgeräte können über USB und Ethernet oder sogar Wireless LAN (optional) ferngesteuert werden.

Modellübersicht	NGL201	NGL202
Kanäle	1	2
Max. Ausgangsleistung	60 W	120 W
Ausgangsleistung pro Kanal	max. 60 W	max. 60 W
Ausgangsspannung pro Kanal	0 V bis 20 V	0 V bis 20 V
Ausgangsstrom pro Kanal	≤ 6 V: 6 A, > 6 V: 3 A	≤ 6 V: 6 A, > 6 V: 3 A

Besondere Eigenschaften

R&S® NGL201 mit einem oder R&S® NGL202 mit zwei Kanälen
Max. Ausgangsleistung von 60 W pro Kanal
Max. Ausgangsspannung von 20 V pro Kanal
Max. Ausgangsstrom von 6 A pro Kanal
Elektronische Sicherung (OCP), einstellbare Maximalspannung (OVP), einstellbare Maximalleistung (OPP), Übertemperaturschutz (OTP)
USB-Schnittstelle (VCP/TMC), LAN Schnittstelle (LXI), optional Wireless LAN
Optional GPIB
