Eprom Brenner / Programmiergerät

Beschreibung

Die bewährten Batronix BX-Programmiergeräte sind besonders flexible, einfach zu handhabende und extrem schnelle Programmiergeräte mit umfangreicher Unterstützung für Eproms, EEproms, Flash, serielle EEproms und weitere Speicherchips. Die Gehäuse sind mit nur 2,5 cm Höhe sehr handlich und zeichnen sich durch ihr Design und die eloxierten Alu-Druckgußgehäuse aus. Damit sind die Programmiergeräte auch im harten Servicebereich die erste Wahl.

Die besondere Flexibilität wird durch eine komplette Versorgung über den USB Port erreicht. Ein Netzteil oder Batterien werden nicht benötigt, alle Programmierspannungen werden intern aus der USB Spannung über Ladungspumpen generiert.

Dabei werden durch den Einsatz optimierter Algorithmen und Mikrocontroller gesteuerter Programmierzeiten die Chips mit einem Höchstmaß an Qualität und Reproduzierbarkeit programmiert. Alle im DIP/DIL Gehäuse unterstützten Chips können direkt programmiert werden und für spezielle Gehäuseformen wie z.B. PLCC, SOP, TSOP und QFP sind passende Adapter erhältlich.

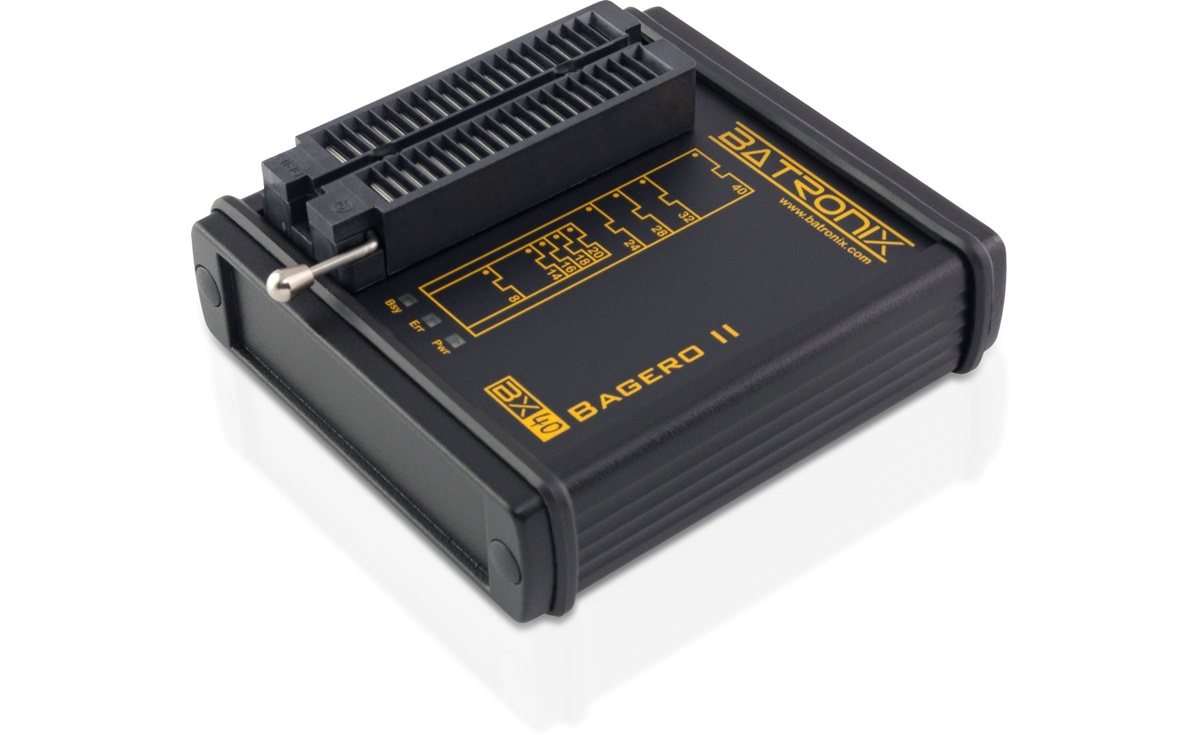

BX40 Bagero II - Neue Version ab sofort verfügbar!

Mit dem BX40 Bagero II steht nun eine neue Version des beliebten BX40 Bagero Programmiergerätes bereit. Folgende Verbesserungen wurden gegenüber der ersten Version umgesetzt:

100% mehr Firmware Speicher: Für zukünftige Verbesserungen und erweiterten Chip-Support sind nun wieder genügend Reserven vorhanden.
Erweiterte Pinansteuerung: Die Pinansteuerung der BX40 Bagero II erlaubt die Ansteuerung weiterer Pins mit Versorgungs- und Programmierspannungen.
Verbesserte Chip Versorgung: Die Versorgungs- und Programmierspannungen der Chips können nun wesentlich genauer eingestellt werden.

Besondere Features	BX32 Batupo	BX32P Barlino	BX40 Bagero	BX48 Batego
USB Powered
Chip Autoerkennung
Multi Programmer Control
Automatischer Programmierstart
Ultra High Speed Technology
Ultra Low Voltage Support
Multi Plattform Support

Unterstützte Bauteile	BX32 Batupo	BX32P Barlino	BX40 Bagero	BX48 Batego
uralte NMOS EPROM (VPP > 15 V)
NMOS EPROM (VPP <= 15 V)
EPROM (27, 27C, 87, ...)
EEPROM (28C, 28HC, ...)
NV-RAM, Timekeeper (48, DS12, ...)
FLASH (27E, 27SF, 28F, 28SF, 29C, 29F, ...)
LPC, FWH, Firmware Hubs (39, 49, ...)
Serielle EEPROMs (24, 25, 45, 93, 95, ...)
16 Bit EPROM, FLASH
PLD, SPLD, EPLD, GAL
Mikrocontroller, MCU, PIC
NAND Flash
In-System Programmierung (ISP) via Batronix Universal ISP Adapter
Chipeinbindung auf Kundenwunsch	Kostenlos per Software Update
Derzeit unterstützte Chipvarianten Datum letztes Update (Tag.Monat.Jahr)	12.104 31.08.2020	25.735 31.08.2020	28.693 31.08.2020	44.863 31.08.2020
Erwartete Anzahl unterstützter Chip- varianten in den nächsten 6-12 Monaten	> 12.000	> 25.000	> 30.000	> 50.000
Komplette Liste als PDF-Datei

Chip Datentransfergeschwindigkeit	BX32 Batupo	BX32P Barlino	BX40 Bagero	BX48 Batego
Paralleler Flash Chip	bis 6.2 Mb/s	bis 6.2 Mb/s	bis 6.2 Mb/s	bis 51.2 Mb/s
Serieller SPI Chip		bis 0.6 Mb/s	bis 0.6 Mb/s	bis 10.7 Mb/s

Sicherheits- und Prüffunktionen	BX32 Batupo	BX32P Barlino	BX40 Bagero	BX48 Batego
Geräte Selbsttest
Pinkontakttest
Chip ID Überprüfung
Überwachung der Spannungen
Überwachung der Stromaufnahme
Vergleich bei abweichenden Spannungen
Prüfsummen (Checksum, EPT-1, CRC-32)

Software

Alle Batronix BX Programmiergeräte werden mit der Prog-Express Software geliefert. Die Prog-Express Software ist die wohl modernste und professionellste Programmiergerätesoftware, die derzeit erhältlich ist.

Alle Updates und nachfolgende Versionen sind kostenlos und können jederzeit in aktuellster Version von unserer Website herunter geladen werden. Damit sind die Batronix Programmiergeräte auch nach Jahren immer auf dem neuesten Stand.

Die komplette Beschreibung der Software finden Sie auf der separaten Prog-Express Seite.

Videopräsentation

In einer Videopräsentation möchten wir Ihnen die einfache Bedienbarkeit der Prog-Express Software und der Batronix USB Eprom Brenner demonstrieren. In nur ca. 5 Minuten werden wir einen Chip mit den Datei einer Datei programmieren, einen bestehenden Chip kopieren, einen weiteren Chip auslesen, 20 Chips im Serienproduktionsmodus programmieren sowie Ihnen den integrierten Chip-Browser, den Seriennummerngenerator und den Hex-Editor vorstellen.

Serienproduktion

Für die Serienproduktion können von der Prog-Express Software bis zu acht BX32, BX32P, BX40 oder BX48 gleichzeitig von einem PC angesteuert werden.

Durch den günstigen Preis und die extrem schnellen Programmierzeiten sind diese Programmiergeräte eine Alternative zu Gang-Programmiergeräten bei gleichzeitig größerer Flexibilität.

Lesen sie mehr über den Einsatz eines Programmierverbunds (engl. cluster programming environment) und unsere Gang‑Programmiergeräte.

Qualität "Made in Germany"

Wir sind von der hochwertigen Qualität unserer Programmiergeräte überzeugt und geben Ihnen fünf Jahre volle Garantie darauf. Weiterhin können Sie in einer Testphase von 30 Tagen das Gerät in Ruhe ausprobieren. Sollten Sie mit dem Gerät nicht voll zufrieden sein, können Sie es an uns zurücksenden und wir erstatten Ihnen den Kaufpreis.

Technische Daten

Hardware Details	BX32 Batupo II	BX32P Barlino II	BX40 Bagero II	BX48 Batego II
Anschluss	USB 2.0 Full Speed 12 Mb/s	USB 2.0 High Speed 480 Mb/s
Nullkraftsockel (ZIF)	32 Pin von ECE	32 Pin von Aries "High Quality"	40 Pin von Aries "High Quality"	48 Pin von Aries "High Quality"
Pin Treiber	Spezialisiert für Speicherchips	Universell
Low voltage support		ab 3 V	ab 3 V	ab 0.9 V
Abmaße (B × H × T [cm])	9 × 8.5 × 2.5	13.7 × 8.5 × 2.5
Gewicht ohne Zubehör / Verpackung	155 g	162 g	167 g	257 g
Gewicht inkl. Zubehör / Verpackung	349 g	356 g	361 g	451 g
Herstellergarantie	5 Jahre

Software Details	Prog-Express
Prozessabläufe
Projektverwaltung
Dateiformate	Binär, Intel-Hex, Motorola S-Records, Straight-Hex, Tektronix und Extended Tektronix, Jedec
Dateiformat Autoerkennung
Offsetfunktionen	Beliebige Daten und Chip Offsets
Splitfunktionen	Komplettes 16 und 32 Bit Splitting
Seriennummergenerierung	Flexibel, alle Varianten, auch aus einer externen Datei
Checksummen	Checksum, MD5, SHA-1, EPT1 CRC16 und CRC32
Hex-Editor	Komfortabel mit allen denkbaren Editorfunktionen.
Software Fernsteuerung	Prog-Express kann per Kommandozeilenparameter und über Skriptdateien von anderen Anwendungen ferngesteuert werden.
Spezialfunktionen	Balkendiagrammanzeige im Hex-Editor.
Software Updates	~2 wöchentlich, kostenlos per Download
Unterstützte Betriebssysteme	Windows 10 (32Bit + 64Bit), Windows 8 (32Bit + 64Bit), Windows 7 (32Bit+64Bit), Vista (32Bit + 64Bit), XP (32Bit + 64Bit), Linux (32Bit + 64Bit) und MAC OS X (32Bit + 64Bit) Zusätzlich für BX32-BX40: Windows 2003 Server, 2000, ME, 98SE
Sprachen	Arabisch, Bulgarisch, Chinesisch (vereinfacht), Chinesisch (traditionell, nur Software), Dänisch, Deutsch, Englisch, Finnisch, Französisch, Griechisch, Italienisch, Japanisch, Niederländisch, Norwegisch, Polnisch (nur Software), Portugiesisch, Rumänisch, Russisch, Schwedisch, Slowenisch, Spanisch, Türkisch, Ungarisch
