Der Batronix BX48 Batego II ist ein extrem leistungsfähiges, kompaktes und einfach zu handhabendes Universal Programmiergerät. Durch die eigens von Batronix neu entwickelten Pintreiber ICs erreichen die BX48-II eine neue Dimension bei der Geschwindigkeit, der geringen Leistungsaufnahme und bei den kompakten Abmaßen. Dank modernster Technik unterstützt der BX48-II als einziges Programmiergerät der Welt bereits ICs mit einer Versorgungsspannung von nur 1,0 Volt.
Der BX48-II Batego ist mit nur 2,5 cm Höhe sehr handlich und zeichnet sich durch sein Design und das eloxierte Alu- Druckgußgehäuse aus. Damit ist das Programmiergerät auch im harten Servicebereich die erste Wahl.
Besondere Flexibilität wird durch eine komplette Versorgung über den USB Port erreicht. Ein Netzteil oder Batterien werden nicht benötigt, alle Versorgungs- und Programmierspannungen werden intern aus der USB Spannung über Ladungspumpen generiert.

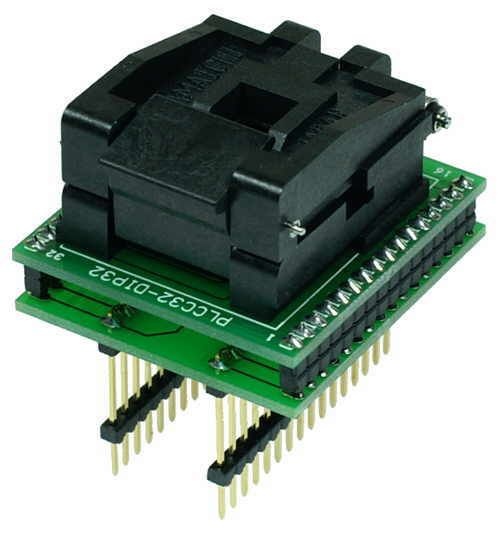

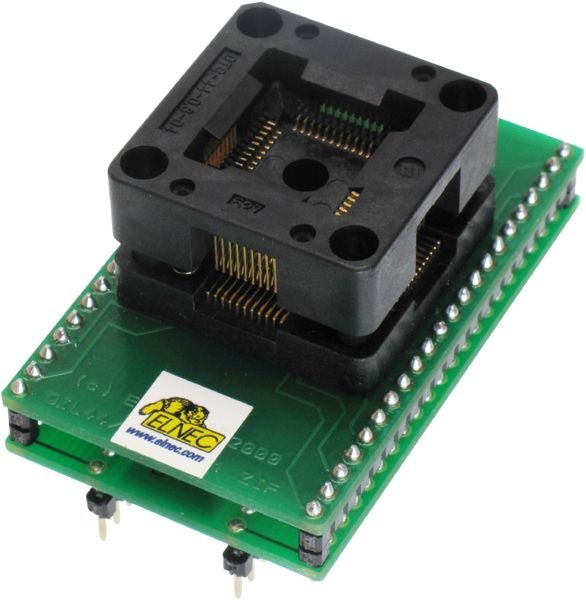

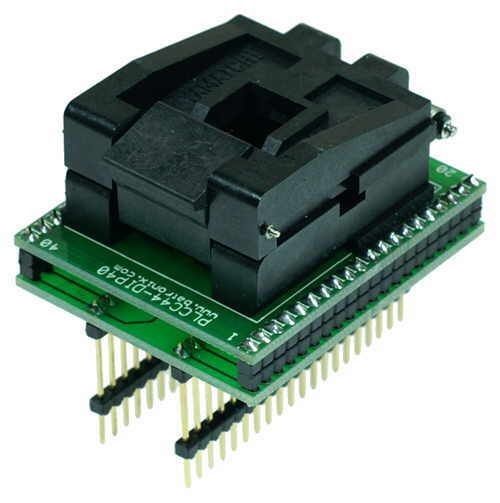

Dabei werden durch den Einsatz optimierter Algorithmen und Mikrocontroller gesteuerter Programmierzeiten die Chips mit einem Höchstmaß an Qualität und Reproduzierbarkeit programmiert. Alle im DIP/DIL Gehäuse unterstützten Chips können direkt programmiert werden und für spezielle Gehäuseformen wie z.B. PLCC, SOP, TSOP und QFP sind passende Adapter erhältlich.
NEU! Ab sofort ist mit dem BX48 Batego II eine neue Version des beliebten BX48 erhältlich. In dieser neuen Version wurde bereits die nächste Generation der Batronix Pintreiber ASICs verwendet. Damit sind die BX48 Batego II nun auch in der Lage, Programmierspannungen bis zu 25 Volt zu erzeugen, was für sehr alte NMOS EPROMS notwendig ist. Bei den BX48 Batego I ist die Unterstützung bei den NMOS EPROMS auf eine maximale Programmierspannung von 15 Volt begrenzt.
| Besondere Features | BX32 Batupo | BX32P Barlino | BX40 Bagero | BX48 Batego |
|---|---|---|---|---|
| USB Powered | ||||
| Chip Autoerkennung | ||||
| Multi Programmer Control | ||||
| Automatischer Programmierstart | ||||
| Ultra High Speed Technology | ||||
| Ultra Low Voltage Support | ||||
| Multi Plattform Support |
| Unterstützte Bauteile | BX32 Batupo | BX32P Barlino | BX40 Bagero | BX48 Batego |
|---|---|---|---|---|
| uralte NMOS EPROM (VPP > 15 V) | ||||
| NMOS EPROM (VPP <= 15 V) | ||||
| EPROM (27, 27C, 87, ...) | ||||
| EEPROM (28C, 28HC, ...) | ||||
| NV-RAM, Timekeeper (48, DS12, ...) | ||||
| FLASH (27E, 27SF, 28F, 28SF, 29C, 29F, ...) | ||||
| LPC, FWH, Firmware Hubs (39, 49, ...) | ||||
| Serielle EEPROMs (24, 25, 45, 93, 95, ...) | ||||
| 16 Bit EPROM, FLASH | ||||
| PLD, SPLD, EPLD, GAL | ||||
| Mikrocontroller, MCU, PIC | ||||
| NAND Flash | ||||
| In-System Programmierung (ISP) via Batronix Universal ISP Adapter | ||||
| Chipeinbindung auf Kundenwunsch | Kostenlos per Software Update | |||
Derzeit unterstützte Chipvarianten Datum letztes Update (Tag.Monat.Jahr) | 12.104 27.04.2018 | 25.735 27.04.2018 | 28.693 27.04.2018 | 44.863 27.04.2018 |
| Erwartete Anzahl unterstützter Chip- varianten in den nächsten 6-12 Monaten | > 12.000 | > 25.000 | > 30.000 | > 50.000 |
| Komplette Liste als PDF-Datei |  | | | |
| Chip Datentransfergeschwindigkeit | BX32 Batupo | BX32P Barlino | BX40 Bagero | BX48 Batego |
|---|---|---|---|---|
| Paralleler Flash Chip | bis 6.2 Mb/s | bis 6.2 Mb/s | bis 6.2 Mb/s | bis 51.2 Mb/s |
| Serieller SPI Chip | | bis 0.6 Mb/s | bis 0.6 Mb/s | bis 10.7 Mb/s |
| Sicherheits- und Prüffunktionen | BX32 Batupo | BX32P Barlino | BX40 Bagero | BX48 Batego |
|---|---|---|---|---|
| Geräte Selbsttest | ||||
| Pinkontakttest | ||||
| Chip ID Überprüfung | ||||
| Überwachung der Spannungen | ||||
| Überwachung der Stromaufnahme | ||||
| Vergleich bei abweichenden Spannungen | ||||
| Prüfsummen (Checksum, EPT-1, CRC-32) |
Hardware
Für die Pinansteuerung wurde ein komplett neuer Chip von Batronix entwickelt. Dieser Pintreiber ASIC erreicht eine zuvor nicht denkbare Leistungsfähigkeit und Flexibilität.
Die BX48, BX448 / BX848 unterstützen als einzige Programmiergeräte der Welt ICs mit extrem niedriger Versorgungsspannungen gemäß JEDEC Norm JESD8-14A.01. Chips dieser Norm müssen mit Versorgungsspannungen von 1,0 Volt bei einer Toleranz von maximal 100 mV gespeist werden.
Jeder einzelne der 48 Pins lässt sich flexibel und unabhängig verwenden:
- Vier Versorgungsspannungen und Programmierspannungen ab 0,9 V mit 10 mV Auflösung!
- Logik-Ausgang
- Logik-Eingang
- Serielle Hochgeschwindigkeitsleitungen
- Analog Eingang (AD Messung mit 10 mV Auflösung!)
- Analog Ausgang (DA Spannungsausgabe mit 10 mV Auflösung!)
- Sechs schaltbare Pullup+Pulldown Widerstände auf VPP, VCC und GND
- Einstellbare Taktrate bis 24,5 MHz
- Ground
Software
Alle Batronix BX Programmiergeräte werden mit der Prog-Express Software geliefert. Die Prog-Express Software ist die wohl modernste und professionellste Programmiergerätesoftware, die derzeit erhältlich ist.
Alle Updates und nachfolgende Versionen sind kostenlos und können jederzeit in aktuellster Version von unserer Website herunter geladen werden. Damit sind die Batronix Programmiergeräte auch nach Jahren immer auf dem neuesten Stand.
Die komplette Beschreibung der Software finden Sie auf der separaten Prog-Express Seite.
Das Zusatzmodul für Chip-Tuner ist beim BX48 schon dabei
Mit diesem optionalen Modul kann der professionelle Chip-Tuner den Leistungsumfang von Prog-Express den Bedürfnissen seines täglichen Workflows anpassen.
Es erlaubt z.B. die automatische Suche nach Kennfeldern in den (E)EPROMS der Motorsteuergeräte und enthält erweiterte Möglichkeiten zur Visualisierung und Manipulation der Steuerdaten.
Das Chip Tuning Modul ist beim Erwerb eines BX48 gleich kostenlos mit dabei!
Die separate Chip-Tuning Webseite enthält weitere Informationen zu diesem Modul.
Hardware Videopräsentation
Software Videopräsentation
In einer Videopräsentation möchten wir Ihnen die einfache Bedienbarkeit der Prog-Express Software und der Batronix USB Eprom Brenner demonstrieren. In nur ca. 5 Minuten werden wir einen Chip mit den Datei einer Datei programmieren, einen bestehenden Chip kopieren, einen weiteren Chip auslesen, 20 Chips im Serienproduktionsmodus programmieren sowie Ihnen den integrierten Chip-Browser, den Seriennummerngenerator und den Hex-Editor vorstellen.
Serienproduktion
Für die Serienproduktion können von der Prog-Express Software bis zu acht BX32, BX32P, BX40 oder BX48 gleichzeitig von einem PC angesteuert werden.
Durch den günstigen Preis und die extrem schnellen Programmierzeiten sind diese Programmiergeräte eine Alternative zu Gang-Programmiergeräten bei gleichzeitig größerer Flexibilität.
Lesen sie mehr über den Einsatz eines Programmierverbunds (engl. cluster programming environment) und unsere Gang‑Programmiergeräte.
Qualität "Made in Germany"
Wir sind von der hochwertigen Qualität unserer Programmiergeräte überzeugt und geben Ihnen fünf Jahre volle Garantie darauf. Weiterhin können Sie in einer Testphase von 30 Tagen das Gerät in Ruhe ausprobieren. Sollten Sie mit dem Gerät nicht voll zufrieden sein, können Sie es an uns zurücksenden und wir erstatten Ihnen den Kaufpreis.
| Hardware Details | BX32 Batupo II | BX32P Barlino II | BX40 Bagero II | BX48 Batego II |
|---|---|---|---|---|
| Anschluss | USB 2.0 Full Speed 12 Mb/s | USB 2.0 High Speed 480 Mb/s | ||
| Nullkraftsockel (ZIF) | 32 Pin von ECE | 32 Pin von Aries "High Quality" | 40 Pin von Aries "High Quality" | 48 Pin von Aries "High Quality" |
| Pin Treiber | Spezialisiert für Speicherchips | Spezialisiert für Speicherchips | Spezialisiert für Speicherchips | Universell |
| Low voltage support | | ab 3 V | ab 3 V | ab 0.9 V |
| Abmaße (B × H × T [cm]) | 9 × 8.5 × 2.5 | 13.7 × 8.5 × 2.5 | ||
| Gewicht ohne Zubehör / Verpackung | 155 g | 162 g | 167 g | 257 g |
| Gewicht inkl. Zubehör / Verpackung | 349 g | 356 g | 361 g | 451 g |
| Herstellergarantie | 5 Jahre |
| Software Details | Prog-Express |
|---|---|
| Prozessabläufe | |
| Projektverwaltung | |
| Dateiformate | Binär, Intel-Hex, Motorola S-Records, Straight-Hex, Tektronix und Extended Tektronix, Jedec |
| Dateiformat Autoerkennung | |
| Offsetfunktionen | Beliebige Daten und Chip Offsets |
| Splitfunktionen | Komplettes 16 und 32 Bit Splitting |
| Seriennummergenerierung | Flexibel, alle Varianten, auch aus einer externen Datei |
| Checksummen | Checksum, MD5, SHA-1, EPT1 CRC16 und CRC32 |
| Hex-Editor | Komfortabel mit allen denkbaren Editorfunktionen. |
| Software Fernsteuerung | Prog-Express kann per Kommandozeilenparameter und über Skriptdateien von anderen Anwendungen ferngesteuert werden. |
| Spezialfunktionen | Balkendiagrammanzeige im Hex-Editor. |
| Software Updates | ~2 wöchentlich, kostenlos per Download |
| Unterstützte Betriebssysteme | Windows 10 (32Bit + 64Bit), Windows 8 (32Bit + 64Bit), Windows 7 (32Bit+64Bit), Vista (32Bit + 64Bit), XP (32Bit + 64Bit), Linux (32Bit + 64Bit) Zusätzlich für BX32-BX40: Windows 2003 Server, 2000, ME, 98SE |
| Sprachen | Arabisch, Bulgarisch, Chinesisch (vereinfacht), Chinesisch (traditionell, nur Software), Dänisch, Deutsch, Englisch, Finnisch, Französisch, Griechisch, Italienisch, Japanisch, Niederländisch, Norwegisch, Polnisch (nur Software), Portugiesisch, Rumänisch, Russisch, Schwedisch, Slowenisch, Spanisch, Türkisch, Ungarisch |
