Antennen
46 von 46 Artikel
Innovative Tools. Exzellenter Service.

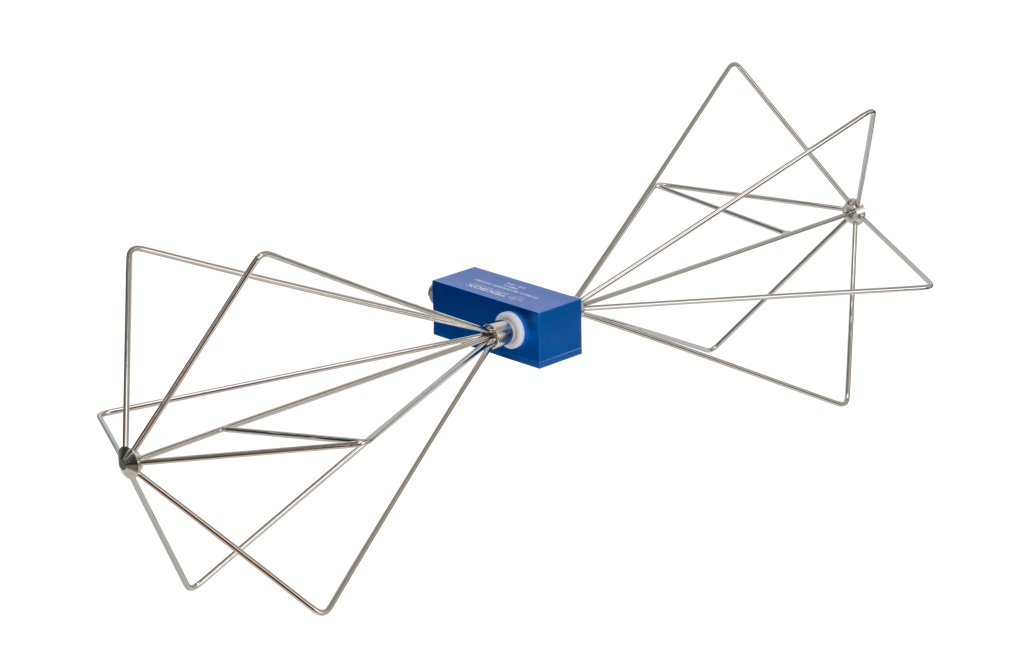

BicoLOG Antennen (bikonische Antennen)
Die BicoLOG® Antennen unterstützen durch den bikonischen Antennenaufbau niederfrequente Messungen bis herunter zu 20 MHz. Damit sind Sie u.a. für EMV Precompliance Messungen im unteren Frequenzbereich ideal. Die Lieferung jeder BicoLOG beinhaltet eine CD mit den kompletten, hochauflösenden Kalibrierdaten.
- Optimal zum Einsatz mit einem Spektrum-Analysator für hochwertige EMV Messungen im unteren Frequenzbereich.
- Für Störfeldstärkemessungen und EMV-Immunitätstests geeignet.
- Die Antennen sind u.a. für Messungen nach folgenden Normen und Verfahren geeignet: CISPR, VDE, MIL, VG, EN 55011, EN 55013, EN 55015, EN 55022, MIL-Std-461
- Geringes Gewicht und Abmessungen
- Die Modelle mit "X" werden mit einem rauscharmen Vorverstärker (Akku/Netzteil Betrieb) geliefert. Die Antenne kann auch ohne den Vorverstärker betrieben werden.
- Robuste Ausführung, auch für Außenmontage und mobilen Einsatz geeignet
HyperLOG Antennen (logarithmisch periodische Antennen)
Die HyperLOG® Antennen bieten durch einen logarithmisch periodischen (LogPer) Aufbau eine hohe Richtgenauigkeit und einen hohen Antennengewinn. Damit sind Sie u.a. für EMV Precompliance Messungen im oberen Frequenzbereich ideal. Die Lieferung jeder HyperLOG® beinhaltet eine CD mit den kompletten, hochauflösenden Kalibrierdaten.
- Optimal zum Einsatz mit einem Spektrum-Analysator für hochwertige EMV Messungen im oberen Frequenzbereich.
- Für Störfeldstärkemessungen und EMV-Immunitätstests geeignet.
- Die Antennen sind u.a. für Messungen nach folgenden Normen und Verfahren geeignet: CISPR, VDE, MIL, VG, EN 55011, EN 55013, EN 55015, EN 55022, MIL-Std-461.
- Kalibrierungsdaten können optional per IC auf der Antenne gespeichert und wieder ausgelesen werden
- Polarisationsebenen beliebig einstellbar
- Geringes Gewicht und Abmessungen
- Die Modelle mit "X" werden mit einem rauscharmen Vorverstärker (Akku/Netzteil Betrieb) geliefert. Die Antenne kann auch ohne den Vorverstärker betrieben werden.
- Robuste Ausführung, auch für Außenmontage und mobilen Einsatz geeignet
HyperLOG EMI Antennen (bikonisch + logarithmisch periodisch)
Die HyperLOG® EMI Antennen vereinen die Vorteile einer bikonischen und einer logarithmisch-periodischen Antenne und unterstützen damit den kompletten Frequenzbereich von 20 MHz bis zu 3/6 GHz in einer einzelnen Antenne. Damit sind Sie u.a. für EMV Precompliance Messungen im kompletten Frequenzbereich ideal. Durch die extrem hohe Genauigkeit von 0,3 dB über den kompletten Bereich können diese Antennen sogar als Referenzantenne zur Kalibrierung des Messplatzes eingesetzt werden. Die Lieferung jeder HyperLOG® EMI beinhaltet eine CD mit den kompletten, hochauflösenden Kalibrierdaten.
Mit dem Einsatz der HyperLOG® EMI entfallen die sonst üblichen und sehr fehleranfälligen Antennenumbauten, da nur noch eine Antenne für den gesamten Frequenzbereich benötigt wird. Dies spart erhebliche Kosten, da die Messzeit drastisch verkürzt wird und immer wieder auftretende Fehler bei den Antennenumbauten bzw. Kabelverbindungen komplett entfallen. Die HyperLOG EMI kann auch als leistungsstarke Sendeantenne mit bis zu 310 Watt verwendet werden. Dadurch ist die Antenne problemlos für Störfestigkeitsmessungen geeignet, selbst wenn sehr hohe Feldstärken von mehr als 10 V/m benötigt werden.
- Optimal zum Einsatz mit einem Spektrum-Analysator für hochwertige EMV Messungen im kompletten Frequenzbereich.
- Für Störfeldstärkemessungen und EMV-Immunitätstests ideal (FCC15, EN55022, EN55011, CISPR, ...).
- Die Antennen sind u.a. für Messungen nach folgenden Normen und Verfahren geeignet: CISPR, VDE, MIL, VG, EN 55011, EN 55013, EN 55015, EN 55022, MIL-Std-461
- Robuste Ausführung, auch für Außenmontage und mobilen Einsatz geeignet
OnmiLOG Antennen (omni-direktionale Antennen)
Die OmniLOG® Antennen bieten einen omni-direktionale (richtungsunabhängige) Empfangscharakteristik. Damit kann die direkte, radiale Feldstärke ohne Ausrichtung der Antenne gemessen werden.
- Optimal zum Einsatz mit einem Spektrum-Analysator für Messungen in den LTE, GSM (GSM900, GSM1800, GSM1900), UMTS und WLAN-Frequenzbereichen
- Hohe Isotropie von 300 MHz bis 8 GHz (modellabhängig)
- 90° Drehgelenk mit SMA-Anschluss (männlich)
- Lineare Polarisation
- Geringes Gewicht und kleine Abmessungen
- Robuste Ausführung, auch für Außenmontage und mobilen Einsatz geeignet
Aktive Monopolantenne
Die TBMA5 ist eine aktive Monopolantenne, die die Tekbox-Produktpalette an erschwinglichen EMV-Pre-Compliance-Testgeräten erweitert. Die Monopolantenne ist für Strahlungsemissionsmessungen im Frequenzbereich von 9 kHz - 30 MHz gemäß CISPR 16 ausgelegt. Die Monopolantenne hat einen Stab mit einer Höhe von 104 cm und bietet eine ausreichende Empfindlichkeit zur Durchführung von Störaussendungsmessungen gemäß CISPR 25 oder MIL-STD-461G.
Die TBMA5 besteht aus einem Impedanzwandler, einem Universal-Ladegerät, einem Stab mit 10 mm Durchmesser, einer 60 cm x 60 cm großen Grundplatte und einem Standard-10pF-Kalibrieradapter. Darüber hinaus enthält es das nach MIL-STD-461G erforderliche Koaxialkabel mit Ferrit und Erdungsausrüstung. Der Impedanzwandler ist mit einem ¼"-Gewinde ausgestattet, um ihn auf herkömmlichen Stativen zu befestigen.
