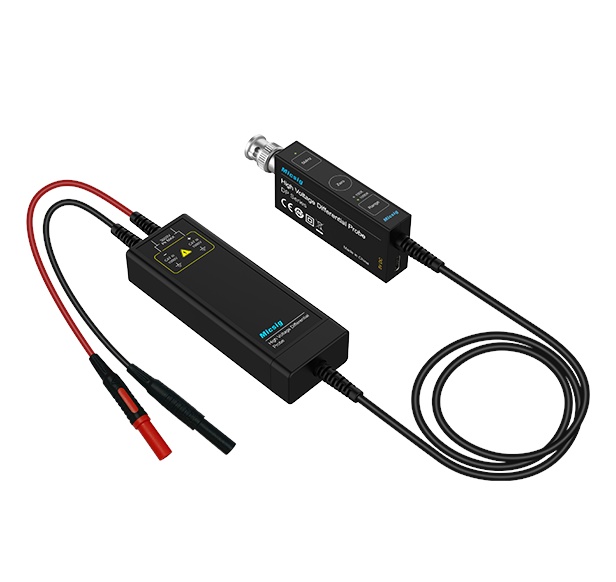

MicSig DP Hochspannungs-Differentialtastköpfe

Die aus Micsigs innovativer SigOFIT™-Technologie hervorgegangene DP-Serie hat ein sehr niedriges Grundrauschen, hervorragende Hochspannungs-Amplituden-Frequenz-Charakteristik und branchenführende Gleichtaktunterdrückung, die es dem Anwender ermöglicht, Hochfrequenz- und Hochspannungssignale problemlos zu prüfen.


Hauptmerkmale

  • Bandbreite: 100 MHz / 150 MHz / 200 MHz / 300 MHz / 400 MHz / 500 MHz
  • Max. Spannung: 700 Vpk / 1500 Vpk / 3000 Vpk / 7000 Vpk
  • CMRR bis zu 80 dB
  • 2 % Genauigkeit

Anwendungen:

  • Erhaltungsmessungen
  • Hochspannungsisolationsmessungen
  • Entwurf von Schaltnetzteilen
  • Auslegung von Stromrichtern
  • Wechselrichter, USV-Stromversorgung
  • Stromversorgung für Schweißgeräte, Galvaniseure
  • Auslegung von elektronischen Vorschaltgeräten
  • Konstruktion von Motorantrieben
  • Induktionsheizung, Induktionsherd
  • Konstruktion von CRT-Bildschirmen
  • Elektrische Geräte im Niederspannungsbereich
  • Versuche zu elektronischer Leistung und elektrischen Antrieben


Micsig DP-Hochspannungs-Differenzialtastkopf

19 von 19 Artikel

Micsig DP700

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 100 MHz
Anstiegszeit ≤ 3,5 ns
Max. Testspannung 70 V (20:1) / 700 V (200:1)
Max. Spannung CAT II 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
100 MHz
max. Eingangsspannung
700 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP700

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 41-60 Tagen auf Lager
€ 249,-
Netto
€ 296,31
inkl. MwSt.

Micsig DP701

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 150 MHz
Anstiegszeit ≤ 2,33 ns
Max. Testspannung 70 V (20:1) / 700 V (200:1)
Max. Spannung CAT II 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
150 MHz
max. Eingangsspannung
700 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP701

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 41-60 Tagen auf Lager
€ 299,-
Netto
€ 355,81
inkl. MwSt.

Micsig DP702

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 200 MHz
Anstiegszeit ≤ 1,75 ns
Max. Testspannung 70 V (20:1) / 700 V (200:1)
Max. Spannung CAT II 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
200 MHz
max. Eingangsspannung
700 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP702

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
auf Lager
€ 399,-
Netto
€ 474,81
inkl. MwSt.

Micsig DP703

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 300 MHz
Anstiegszeit ≤ 1,2 ns
Max. Testspannung 70 V (20:1) / 700 V (200:1)
Max. Spannung CAT I 600 V / CAT II 450 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
300 MHz
max. Eingangsspannung
700 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP703

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 11-30 Tagen nach Bestellung auf Lager.
€ 799,-
Netto
€ 950,81
inkl. MwSt.

Micsig DP704

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 400 MHz
Anstiegszeit ≤ 0,87 ns |
Max. Testspannung 70 V (20:1) / 700 V (200:1)
Max. Spannung CAT I 600 V / CAT II 450 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
400 MHz
max. Eingangsspannung
700 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP704

nicht mehr erhältlich

Micsig DP705

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 500 MHz
Anstiegszeit ≤ 0,7 ns
Max. Testspannung 70 V (20:1) / 700 V (200:1)
Max. Spannung CAT I 600 V / CAT II 450 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
500 MHz
max. Eingangsspannung
700 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP705

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
Verfügbarkeit unbekannt
€ 899,-
Netto
€ 1.069,81
inkl. MwSt.

Micsig DP1500

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 50:1 / 500:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 100 MHz
Anstiegszeit ≤ 3,5 ns
Max. Testspannung 150 V (50:1) / 1500 V (500:1)
Max. Spannung CAT II 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
100 MHz
max. Eingangsspannung
1500 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
50 : 1
500 : 1
1 Jahr Garantie

Nr.: Micsig DP1500

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 41-60 Tagen auf Lager
€ 249,-
Netto
€ 296,31
inkl. MwSt.

Micsig DP1501

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 50:1 / 500:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 150 MHz
Anstiegszeit ≤ 2,33 ns
Max. Testspannung 150 V (50:1) / 1500 V (500:1)
Max. Spannung CAT II 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
150 MHz
max. Eingangsspannung
1500 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
50 : 1
500 : 1
1 Jahr Garantie

Nr.: Micsig DP1501

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
auf Lager
€ 299,-
Netto
€ 355,81
inkl. MwSt.

Micsig DP1502

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 50:1 / 500:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 200 MHz
Anstiegszeit ≤ 1,75 ns
Max. Testspannung 150 V (50:1) / 1500 V (500:1)
Max. Spannung CAT II 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
200 MHz
max. Eingangsspannung
1500 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
50 : 1
500 : 1
1 Jahr Garantie

Nr.: Micsig DP1502

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
auf Lager
€ 399,-
Netto
€ 474,81
inkl. MwSt.

Micsig DP1503

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 50:1 / 500:1
Eingangsimpedanz 16 MΩ 0,5 pF （diff.） / 8 MΩ 1 pF
Bandbreite 300 MHz
Anstiegszeit ≤ 1,2 ns
Max. Testspannung 150 V (50:1) / 1500 V (500:1)
Max. Spannung CAT II 1000 V / CAT III 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
300 MHz
max. Eingangsspannung
1500 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
50 : 1
500 : 1
1 Jahr Garantie

Nr.: Micsig DP1503

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 11-30 Tagen nach Bestellung auf Lager.
€ 799,-
Netto
€ 950,81
inkl. MwSt.

Micsig DP1504

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 50:1 / 500:1
Eingangsimpedanz 16 MΩ 0,5 pF （diff.） / 8 MΩ 1 pF
Bandbreite 400 MHz
Anstiegszeit ≤ 0,87 ns
Max. Testspannung 150 V (50:1) / 1500 V (500:1)
Max. Spannung CAT II 1000 V / CAT III 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
400 MHz
max. Eingangsspannung
1500 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
50 : 1
500 : 1
1 Jahr Garantie

Nr.: Micsig DP1504

nicht mehr erhältlich

Micsig DP1505

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 50:1 / 500:1
Eingangsimpedanz 16 MΩ 0,5 pF （diff.） / 8 MΩ 1 pF
Bandbreite 500 MHz
Anstiegszeit ≤ 0,7 ns
Max. Testspannung 150 V (50:1) / 1500 V (500:1)
Max. Spannung CAT II 1000 V / CAT III 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
500 MHz
max. Eingangsspannung
1500 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
50 : 1
500 : 1
1 Jahr Garantie

Nr.: Micsig DP1505

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 11-30 Tagen nach Bestellung auf Lager.
€ 899,-
Netto
€ 1.069,81
inkl. MwSt.

Micsig DP3000

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 100:1 / 1000:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 100 MHz
Anstiegszeit ≤ 3,5 ns
Max. Testspannung 300 V (100:1) / 3000 V (1000:1)
Max. Spannung CAT III 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
100 MHz
max. Eingangsspannung
3000 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
100 : 1
1000 : 1
1 Jahr Garantie

Nr.: Micsig DP3000

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 41-60 Tagen auf Lager
€ 249,-
Netto
€ 296,31
inkl. MwSt.

Micsig DP3001

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 100:1 / 1000:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 150 MHz
Anstiegszeit ≤ 2,33 ns
Max. Testspannung 300 V (100:1) / 3000 V (1000:1)
Max. Spannung CAT III 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
150 MHz
max. Eingangsspannung
3000 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
100 : 1
1000 : 1
1 Jahr Garantie

Nr.: Micsig DP3001

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
auf Lager
€ 299,-
Netto
€ 355,81
inkl. MwSt.

Micsig DP3002

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 100:1 / 1000:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 200 MHz
Anstiegszeit ≤ 1,75 ns
Max. Testspannung 300 V (100:1) / 3000 V (1000:1)
Max. Spannung CAT III 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
200 MHz
max. Eingangsspannung
3000 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
100 : 1
1000 : 1
1 Jahr Garantie

Nr.: Micsig DP3002

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 41-60 Tagen auf Lager
€ 399,-
Netto
€ 474,81
inkl. MwSt.

Micsig DP3003

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 100:1 / 1000:1
Eingangsimpedanz 20 MΩ 0,5 pF （diff.） / 10 MΩ 1 pF
Bandbreite 300 MHz
Anstiegszeit ≤ 1,2 ns
Max. Testspannung 300 V (100:1) / 3000 V (1000:1)
Max. Spannung CAT III 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
300 MHz
max. Eingangsspannung
3000 V
Eingangswiderstand
20 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
100 : 1
1000 : 1
1 Jahr Garantie

Nr.: Micsig DP3003

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
in 11-30 Tagen nach Bestellung auf Lager.
€ 799,-
Netto
€ 950,81
inkl. MwSt.

Micsig DP3004

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 100:1 / 1000:1
Eingangsimpedanz 20 MΩ 0,5 pF （diff.） / 10 MΩ 1 pF
Bandbreite 400 MHz
Anstiegszeit ≤ 0,87 ns
Max. Testspannung 300 V (100:1) / 3000 V (1000:1)
Max. Spannung CAT III 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
400 MHz
max. Eingangsspannung
3000 V
Eingangswiderstand
20 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
100 : 1
1000 : 1
1 Jahr Garantie

Nr.: Micsig DP3004

nicht mehr erhältlich

Micsig DP3005

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 100:1 / 1000:1
Eingangsimpedanz 20 MΩ 0,5 pF （diff.） / 10 MΩ 1 pF
Bandbreite 500 MHz
Anstiegszeit ≤ 0,7 ns
Max. Testspannung 300 V (100:1) / 3000 V (1000:1)
Max. Spannung CAT III 1000 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
500 MHz
max. Eingangsspannung
3000 V
Eingangswiderstand
20 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
100 : 1
1000 : 1
1 Jahr Garantie

Nr.: Micsig DP3005

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
auf Lager
€ 899,-
Netto
€ 1.069,81
inkl. MwSt.

Micsig DP7000

Schreiben Sie die erste Bewertung

Hochspannungs-Differenzialtastkopf, umschaltbar

Teilerfaktor 20:1 / 200:1
Eingangsimpedanz 16 MΩ 1,5 pF （diff.） / 8 MΩ 3 pF
Bandbreite 100 MHz
Anstiegszeit ≤ 3,5 ns
Max. Testspannung 700 V (20:1) / 7000 V (200:1)
Max. Spannung CAT II 600 V
Kabellänge Eingang 8 cm
Kabellänge Ausgang 120 cm

  • Nur an geerdete Oszilloskope anschließen!
Tastkopf
max. Bandbreite
100 MHz
max. Eingangsspannung
7000 V
Eingangswiderstand
16 MΩ
Typ
Oszilloskop
Aktiv
Differentialtastkopf
Tastkopf-Teiler
20 : 1
200 : 1
1 Jahr Garantie

Nr.: Micsig DP7000

Versandkostenfrei in alle EU Länder! Zzgl. Versand außerhalb der EU
auf Lager
€ 899,-
Netto
€ 1.069,81
inkl. MwSt.
