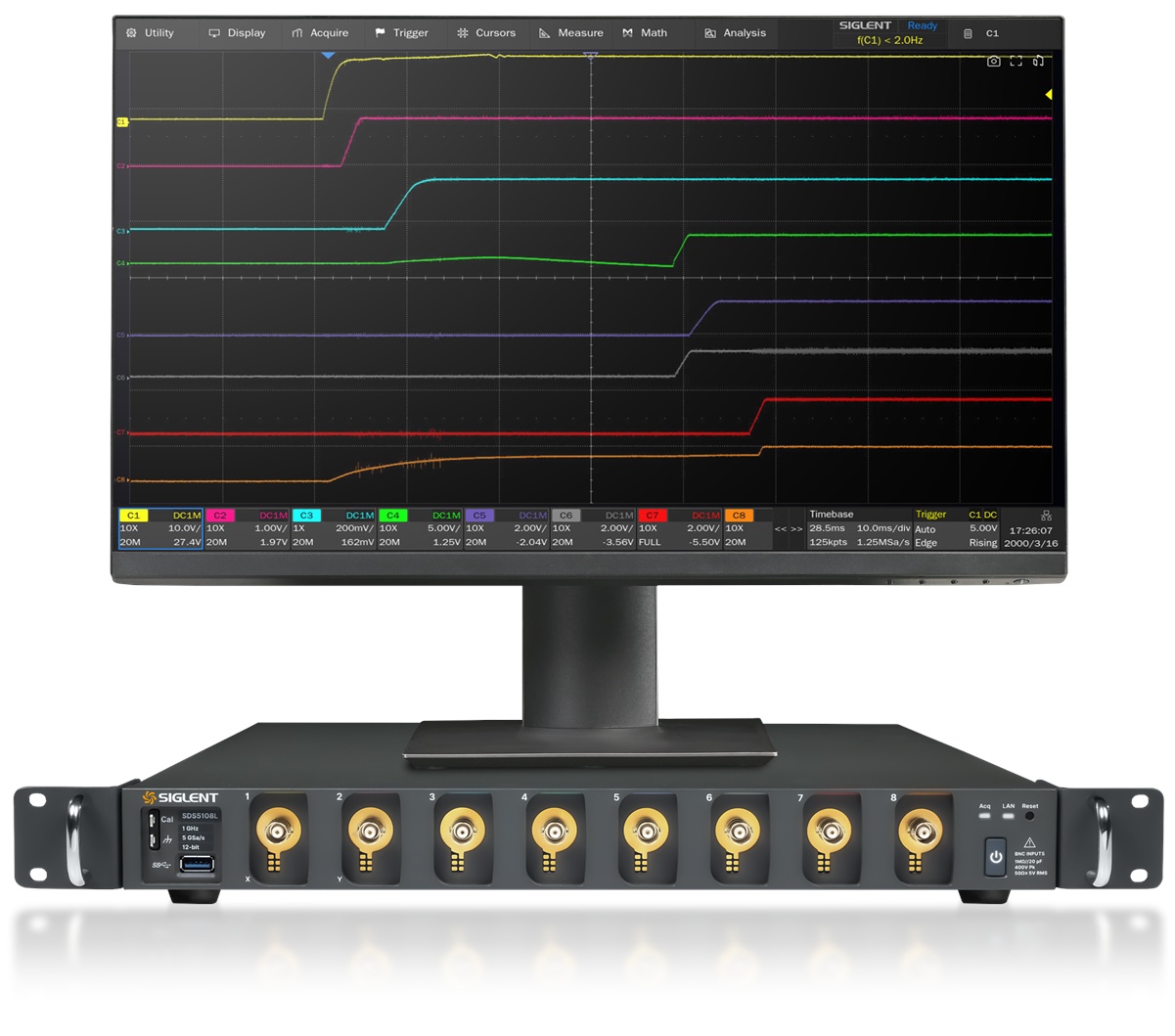

SDS5000L Oszilloskope
Die hochauflösenden Digital-Speicher-Oszilloskope der Serie SDS5000L von SIGLENT sind mit 8 Kanälen sowie Bandbreiten von 350 MHz, 500 MHz und 1 GHz erhältlich. Für die Geräte mit 350 MHz und 500 MHz sind Bandbreitenerweiterungen auf 500 MHz bzw 1 GHz erhältlich. Die 12-Bit-Analog-Digitalwandler liefern eine Abtastrate von bis zu 5 GSa/s und eine maximale Speichertiefe von 2,5 Gpts/Kanal.
Serielle Decoder für I²C, SPI, RS232/UART, CAN und LIN sind bereits enthalten, zusätzliche Decoder können durch eine Software-Lizenz freigeschaltet werden.
Das externe Funktionsgeneratormodul SAG1021l oder ein eigenständiger SIGLENT SDG-Generator können vom Oszilloskop angesteuert werden, um den Amplituden- und Phasen-Frequenzgang des Prüflings scannen und die Daten als Bode Plot anzeigen. Dadurch können teure Netzwerkanalysatoren in einigen Anwendungen ersetzt werden.
- 8 Kanäle
- 350 MHz - 1 GHz
- 12 Bit A/D Wandler
- 5 GSa/s
- bis zu 160.000 wfms/s
- bis zu 2,5 Gpts/Kanal
