Micsig Strommesszangen – präzise AC/DC-Messungen für vielfältige Anwendungen
Mit den Strommesszangen der CP-Serie bietet Micsig eine abgestimmte Auswahl für die Messung von Gleich- und Wechselströmen – von klassischen industriellen Anwendungen bis hin zur Analyse schneller Stromverläufe in Leistungselektronik, Fahrzeugtechnik und modernen Energieversorgungssystemen.
Die Modelle sind in drei Leistungsgruppen gegliedert und decken unterschiedliche Anforderungen an Messbereich, Bandbreite und Dynamik ab.
CP2100A und CP2100B – vielseitig für niedrige bis hohe Ströme
Die Modelle CP2100A und CP2100B sind kompakte AC/DC-Strommesszangen für den universellen Einsatz. Sie eignen sich besonders für Motorantriebe, Frequenzumrichter, Netzteile, Wechselrichter und allgemeine Service- und Entwicklungsaufgaben.
CP2100A: bis 800 kHz, gute Wahl für typische industrielle Strommessungen und die Analyse langsamer bis mittelschneller Signalverläufe.
CP2100B: bis 2,5 MHz, eignet sich besser für schnellere Schaltvorgänge und dynamische Stromänderungen.
- Messbereiche für bis zu 10 A bzw. 100 A Peak
- Max. Messstrom 100 A Peak bzw. 70,7 A RMS
- Automatische und manuelle Nullpunkteinstellung
- USB-Stromversorgung
- Überlastanzeige

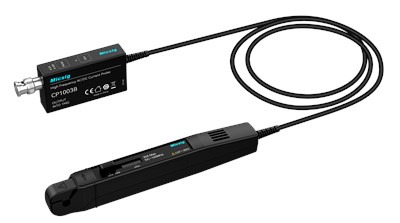

CP503B, CP1003B und CP1503B – für schnelle Stromverläufe
CP503B, CP1003B und CP1503B für anspruchsvollere Messaufgaben mit schnellen Signalanteilen. Sie sind für die Entwicklung und Prüfung von Schaltnetzteilen, Wechselrichtern, Halbleiterschaltungen, Antrieben und Anwendungen im Bereich der Elektromobilität geeignet.
CP503B: bis 50 MHz
CP1003B: bis 100 MHz, detailgetreue Darstellung von steilen Flanken, hochfrequenten Schaltvorgängen und kurzzeitigen Stromspitzen.
CP1503B: bis 150 MHz, kombiniert höheren Strombereich mit hoher Bandbreite. Die passende Lösung für leistungsstärkere Stromversorgungen, Umrichter, Motorsteuerungen und Entwicklungsaufgaben in der Leistungselektronik.
- Messbereiche für bis zu 5 Arms (5 A) bzw. 30 Arms (30 A) Peak
- Max. Messstrom 50 A Peak bzw. 3 Arms
- Automatische und manuelle Nullpunkteinstellung
- Überlastanzeige
CP1510, CP3005, CP3008 und CP5005 – abgestimmt auf spezielle Messbereiche
CP1510, CP3305, CP3008 und CP5005 decken spezielle Anforderungen an Strombereich, Bauform und Frequenzverhalten ab. Sie eignen sich insbesondere für die Untersuchung von Leistungselektronik, Batterien, Ladegeräten, Stromrichtern, Motorsteuerungen und Hochstromanwendungen.
CP1510: bis 10 MHz, Messbereiche 30 Arms (30 A) / 150 Arms (150 A), max. Strom 150 Arms, 300 Apk

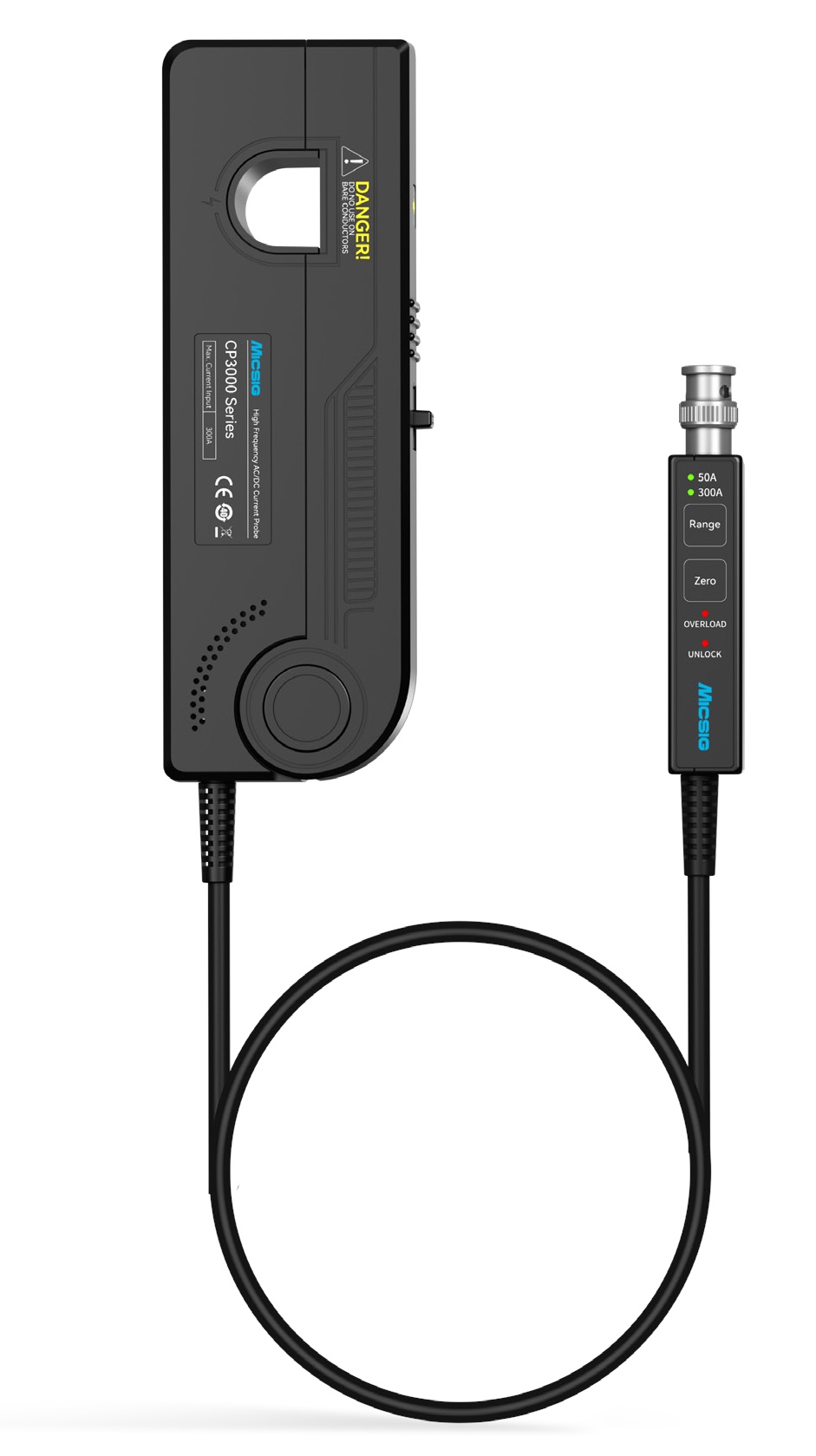

CP3005: bis 5 MHz, Messbereiche 50 Arms (50 A) / 300 Arms (300 A), max. Strom 300 Arms, 500 Apk
CP3008: bis 8 MHz, Messbereiche 50 Arms (50 A) / 300 Arms (300 A), max. Strom 300 Arms, 500 Apk
CP5005: bis 5 MHz, Messbereiche 75 Arms (75 A) / 600 Arms (500 A), max. Strom 500 Arms, 750 Apk
- Automatische und manuelle Nullpunkteinstellung
- Überlastanzeige
Gemeinsamkeiten der Micsig CP-Serie
Alle genannten Micsig-Strommesszangen sind für die berührungsarme Messung von Stromverläufen mit einem Oszilloskop oder geeigneten Messgerät konzipiert.
Zu den gemeinsamen Vorteilen gehören:
- Messung von AC- und DC-Strömen.
- Galvanisch weitgehend entkoppelte Strommessung, ohne den Leiterkreis auftrennen zu müssen.
- Anschluss an Oszilloskope über eine standardisierte BNC-Schnittstelle.
- Split-Core-Bauweise für eine schnelle und komfortable Messung an vorhandenen Leitungen.
- USB-Versorgung bei einigen Modellen, sodass kein separates Netzteil erforderlich ist.
- Geeignet für die Analyse von Einschaltströmen, Lastwechseln, Ripple-Strömen, Schaltspitzen und transienten Signalverläufen.
- Kompakte Bauform für den Einsatz im Labor, in der Entwicklung, im Service und direkt an Maschinen oder Anlagen.
Damit bietet die Micsig-CP-Serie für nahezu jede Anwendung eine passende Strommesszange: von universellen AC/DC-Messungen mit der CP2100-Serie über schnelle Signalanalysen mit den hochfrequenten CP-Modellen bis hin zu spezialisierten Hochstrom- und Leistungselektronik-Anwendungen.
