Dank 12-bit-A/D-Wandler liefert die R&S MXO 5C Serie die 16-fache Auflösung im Vergleich zu herkömmlichen 8-bit-Oszilloskopen und ermöglicht hochgenaue Messungen selbst bei den höchsten Abtastraten. Mit einem Erfassungsspeicher von 500 MPunkten pro Kanal gleichzeitig für alle vier Kanäle bietet das Oszilloskop standardmäßig die bis zu hundertfache Speichertiefe vergleichbarer Geräte.
Die R&S MXO 5C Oszilloskope bieten die weltweit höchste Aktualisierungsrate von 4,5 Millionen Messkurven pro Sekunde. Damit stellen sie das Signalverhalten umfassender dar als jedes andere Oszilloskop auf dem Markt. Entwicklungsteams können seltene Ereignisse so schneller erkennen und isolieren, erhalten ein besseres Verständnis von Signalen auf der Bitübertragungsschicht und sparen wertvolle Zeit beim Testen.
Mit dem R&S® MXO5C-82 erhalten Sie mehr als nur ein Oszilloskop. Es kann auch als Logikanalysator, Spektrumanalysator sowie 100 MHz Funktionsgenerator fungieren. Spezielle Betriebsmodi für die Frequenzanalyse, Maskentests und Langzeiterfassung sind ebenfalls integriert. Die Fehlersuche in elektronischen Systemen aller Art gestaltet sich einfach und effektiv – und schützt so Ihre Investitionen zu einem äußerst attraktiven Preis.
| Modell | MXO5C-4 | MXO5C-8 |
|---|---|---|
| Kanäle | 4 | 8 |
| Bandbreite | 200 MHz - 2 GHz | 100 MHz - 2 GHz |
| Abtastrate | 5 GSa/s auf 2 Kanälen 2,5 GSa/s auf 4 Kanälen | 5 GSa/s auf 2 Kanälen 2,5 GSa/s auf 8 Kanälen |
| Signalerfassungsrate | bis zu 4.500.000 wfms/s | bis zu 4.500.000 wfms/s |
| Speichertiefe | Standard Speichertiefe:
Mit der Option MXO5C-B110:
| Standard Speichertiefe:
Mit der Option MXO5C-B110:
|
| 100 MHz Funktionsgenerator Option (MXO5C-B6) | ||
| Logikanalysator Option (MXO5C-B1) |
Weitere technische Daten der R&S® MXO 5C Serie finden Sie im MXO 5C Datenblatt.
| MXO54 Bandbreiten-Sets (4 Kanäle) | Bandbreite |
|---|---|
| MXO5-43 | 350 MHz (aufrüstbar) |
| MXO5-45 | 500 MHz (aufrüstbar) |
| MXO5-410 | 1 GHz (aufrüstbar) |
| MXO5-420 | 2 GHz |
| MXO58 Bandbreiten-Sets (8 Kanäle) | Bandbreite |
|---|---|
| MXO5-81 | 100 MHz (aufrüstbar) |
| MXO5-82 | 200 MHz (aufrüstbar) |
| MXO5-83 | 350 MHz (aufrüstbar) |
| MXO5-85 | 500 MHz (aufrüstbar) |
| MXO5-810 | 1 GHz (aufrüstbar) |
| MXO5-820 | 2 GHz |
Besondere Features

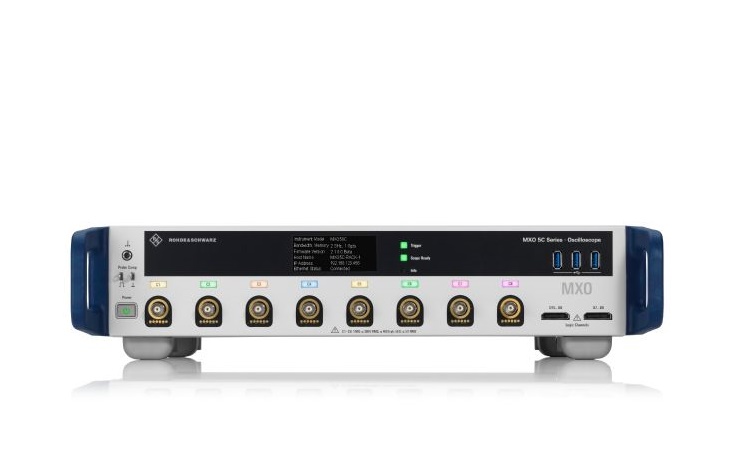

Frontansicht
- Erdungsklemme für das Gehäuse
- Anschlüsse für Tastkopfkompensation
- E-Ink-Display
- Informations-LEDs und „Info“-Taste zum Wechseln der Anzeigeseiten
- USB-Anschlüsse
- Anschlüsse für Logiktastkopf (R&S MXO5C-B1 Mixed-Signal-Option)
- Analoge Eingangskanäle
- [Power] Taste
Rückansicht
- Solid State Disk (SSD)
- LAN Anschluss
- USB Anschluss
- Optionssteckplatz
- Anschluss für Wechselstromversorgung und Netzschalter
- Externer Triggereingang
- Trigger Out Anschluss
- Ref In 10 MHz
- Ref Out 10 MHz
- Anschluss für optionalen Funktionsgenerator (BNC, Option Arbiträr-Waveformgenerator R&S MXO5C-B6)
- HDMI Anzeigeausgang
- DisplayPort Anzeigeausgang
4.500.000 wfms/s Signalerfassungsrate
Decken Sie schnell Signalanomalien auf. Reibungslose Arbeitsabläufe - auch bei Messungen, Spektrum, Mathematik oder langen Erfassungen.
- 4.5 M wfms/s (kein Spezialmodus)
- 100% Trigger erfasst bis zu 4.5 M events/sec
- Trigger Neuauslösezeit < 21 ns
- Erfassen, Verarbeiten und Anzeigen von Signalen mit unübertroffener Geschwindigkeit
- Schnelle Erkennung von Signalfehlern und Anomalien
- Steigert Ihre statistische Sicherheit durch mehr Messungen in gleicher Zeit
12-Bit A/D Wandler
Hohe Auflösung und Offset. Rauscharmer Signalweg. Genauere Messungen.
- 12-Bit-ADC bei allen Abtastraten
- Geringstes Rauschen: 120 uV bei 1 mV/Div und 1,5 GHz Bandbreite
- Größter Offset-Bereich bei höchster Empfindlichkeit: +/- 5V bei 500 uV/Div
Digitaler Trigger
Präzisere Isolierung von Triggerereignissen.
- Triggererkennung direkt auf den abgetasteten Signaldaten
- Einstellbare Auslöseempfindlichkeit
- Minimaler Trigger-Jitter < 1ps
- Standardfunktion
Hohe Speichertiefe
Erfassen Sie mehr Zeit. Schnelle Abtastrate auch bei langsamer Zeitbasis.
- Standard-Speicher: 500 Mpts pro Kanal
- Maximaler Speicher: 1 Gpts
- Segmentierter Speicher & History-Modus
- ASIC Signalverarbeitung
- Mehr Zeit bei hoher Abtastrate messen
- Erfassen von weit entfernten Trigger Events
Spektrumanalyse
Schnellste FFT > 45 kFFT/s. Spektrum- und EMI-Debugging.
- Schnellste RF-Einblicke in Ihre Messung
- Unabhängige Span/RBW-Steuerung gegenüber der Zeitbasis
- Automatische Spitzenwertliste und Max/Min-Hold-Messung
Verwendung als Tischoszilloskop
Verwendung als Tischoszilloskop
Stapeln Sie Ihre Oszilloskope der Serie MXO 5C, um Platz im Labor zu sparen.
Nutzung im 19"-Rack
Nutzen Sie die Vorteile des Oszilloskops der Serie R&S MXO 5 und die Möglichkeit der unabhängigen Steuerung von Zeit- und Frequenzbereich. Verwenden Sie Ihr Oszilloskop der Serie MXO 5C mit nur 2 HE Höhe für Ihre Rackmount-Anwendung bei begrenztem Platzangebot.
Einfache Oszilloskop-Fernbedienung
Nutzen Sie die Vorteile des Oszilloskops der Serie R&S MXO 5C und dessen Fernzugriffsmöglichkeit. Betrachten Sie die Anzeige auf einem PC oder Mobilgerät mit der gleichen Benutzeroberfläche wie das Oszilloskop und steuern Sie Ihre Messungen von überall aus.
Downloads
Anleitung
MXO 5C Bedienungsanleitung
Sprache: Englisch
Version: V 1.0
Dateigröße: 26.70 MiB
Erscheinungsdatum: 15.05.2024
In diesem Handbuch werden folgende Modelle des MXO mit Firmware-Version 2.1 und höher beschrie- ben: ● MXO 54C, 4 Kanäle (1802.3000k04) ● MXO 58C, 8 Kanäle (1802.2000k08)
MXO 5C Schnellstartanleitung
Sprache: Deutsch
Version: V 2.0
Dateigröße: 2.55 MiB
Erscheinungsdatum: 15.05.2024
In diesem Handbuch werden folgende Modelle des MXO mit Firmware-Version 2.1 und höher beschrie- ben: ● MXO 54C, 4 Kanäle (1802.3000k04) ● MXO 58C, 8 Kanäle (1802.2000k08)
Datenblatt
MXO 5C Datenblatt
Sprache: Englisch
Version: V 4.0
Dateigröße: 1,012.80 KiB
Erscheinungsdatum: 24.06.2024
Leitfaden
MXO 5C Sicherheitsverfahren
Sprache: Englisch
Version: V 1.0
Dateigröße: 238.79 KiB
Erscheinungsdatum: 15.05.2024
Produktinformation
MXO 5C Produktbroschüre
Sprache: Englisch
Version: V 3.0
Dateigröße: 6.47 MiB
Erscheinungsdatum: 11.07.2024
