Innovative Tools. Exzellenter Service.
Der SIGLENT SHA860A, ein tragbarer Signal-, Spektrum, Kabel- und Antennenanalysator, ist ein leistungsfähiges und flexibles Werkzeug für alle HF-Anwendungen im Außeneinsatz, einschließlich Kommunikationstechnik, Telekommunikationsbetrieb und -wartung, Funkmanagement, Fabrikproduktion, Bildung und Lehre und viele andere Bereiche. Professionelle Genauigkeit mit flexiblen Analysemöglichkeiten und der Möglichkeit, Messungen dort durchzuführen, wo sie benötigt werden - eine tragbare Komplettlösung. Mit einem Frequenzbereich von bis zu 7,5 GHz bietet der Analysator zuverlässige automatische Messungen und mehrere Betriebsarten. Ein Spektrumanalysator mit eingebautem Vorverstärker und unabhängiger Signalquelle, schneller Abtastgeschwindigkeit und hoher Empfindlichkeit ermöglicht die Überwachung von Aussendungen, das Scannen der Kanalleistung, Lokalisierung von Funkstörungen, Leistungsüberwachung, elektromagnetische Verträglichkeit und andere Funktionen. Ein Kabel- und Antennentester mit eingebauter Fernspeisung und einer 1-Pfad-2-Port-Vektornetzwerk-Analysefunktion kann TDR, VSWR, Port-Anpassung, Einfügungsdämpfungsmessung, Kabelfehlerlokalisierung, Smith-Diagramm usw. messen.
Technische Daten
| Übersicht | SHA861A | SHA862A |
|---|---|---|
| Frequenzbereich (Spektrumanalyse) (Kabel-/Antennentest) | 9 kHz - 3,6 GHz 100 kHz - 3,6 GHz | 9 kHz - 7,5 GHz 100 kHz - 7,5 GHz |
| Eingänge (Ports) | 2 | 2 |
| Frequenzauflösung | 1 Hz | 1 Hz |
| Dynamischer Bereich | 100 kHz - 1 MHz: 100 dB, 108 dB (typ.) 1 MHz - 1,5 GHz: 108 dB, 114 dB (typ.) 1,5 GHz - 3,6 GHz: 106 dB, 112 dB (typ.) | 100 kHz - 1 MHz: 100 dB, 108 dB (typ.) 1 MHz - 1,5 GHz: 108 dB, 114 dB (typ.) 1,5 GHz - 3,6 GHz: 106 dB, 112 dB (typ.) 3,6 GHz - 6,5 GHz: 102 dB, 109 dB (typ.) 6,5 GHz - 7,5 GHz: 100 dB, 107 dB (typ.) |
| Ausgangpegel | -40 dBm - 0 dBm | -40 dBm - 0 dBm |
| Touch-Display |
Weitere technische Daten der Siglent SHA860A-Serie finden Sie im SHA860A Datenblatt.
Frontansicht
8,4-Zoll-Multitouchscreen und vollständige Tastatursteuerung

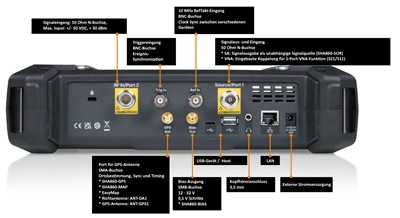

Anschlüsse
RF-Eingang Anschluss 2: Buchse Typ N, 50 Ω nom
Quelle Anschluss 1: Buchse Typ N, 50 Ω nom
USB-Host: USB-A, Version 2.0
Ohrhörer: Klinke 3,5 mm
USB-Gerät USB Typ C, Version 2.0
LAN: RJ 45
GPS-Antenne (GPS-Empfänger): SMA-Buchse
Vorspannungsausgang (SHA860-BIAS): SMB-Buchse 12 V - 32 V 0,1 V Schritt
10 MHz Referenzeingang: 10 MHz, BNC-Buchse, 50 Ω (nom.)
Externer Triggereingang: BNC-Buchse
Intuitive Bedienung
Großer Touchscreen + physische Knöpfe, Tasten und Tastenfeld für flexible Bedienung. Handschuhfreundliche, übergroße Tasten und horizontales Bildschirmlayout. Logische Funktionsaufteilung mit speziellen Tasten für den schnellen Zugriff. Kompakt und leicht: Spart Platz bei gleichbleibender Prüfgenauigkeit. Zwei USB-Anschlüsse: Anschluss von Speichergeräten, Peripheriegeräten oder externen Controllern Intelligente Betriebsfunktionen ⏸️ Messsteuerung: Halten/Pausieren/Fortsetzen von Messungen mit einem Tastendruck. 🔒 Sperrfunktion: Deaktivierung von Touchscreen/Tastatur, um versehentliche Eingaben während kritischer Tests zu verhindern.
Besonders rauscharmes Verhalten
Niedriger DANL: -165 dBm/Hz Rauscharme Architektur: Minimiert das interne Rauschen für präzise Messungen. Hohe Empfindlichkeit: Verbesserte Überwachung von RF-Signalen mit niedrigem Pegel.
Vielzahl von Messungen
- 5G NR OTA
- LTE OTA
- IQ Datenerfassung
- VNA
- Kabel- und Antennentests
- Echtzeit-Spektrumanalyse
- Erweitertes Mess-Kit
- Pulsprofilmessungen
- Analoge und digitale Modulation
- Ortsbestimmung in Gebäuden und im Feien
5G NR OTA (benötigt 5G-Option)
Kernfunktionen für den 5G-Einsatz
- Netz- und Strahlvalidierung: Misst Kanalleistung, SSB-Index, Frequenzfehler und Strahlleistung.
- Multi-Cell OTA-Tests: Ermittelt PCI, Beam-ID, GSCN, SS-RSRP/RSRQ/SINR und RSSI.
- Schlüsselmetriken: RSRP, RSRQ, RSSI und Zellenanzahl (Unterstützung des LTE + 5G NSA-Modus). SSB EVM mit Konstellationsanzeige für die Signalqualität. Automatische SSB-Erkennung für strahlenspezifische Analyse.
- Erweiterte Tools GNSS Sync: 1PPS-getriggerter Gate Scan für stabile Spektrum-Analyse (Uplink-Interferenzen, Kanalleistung). Frame-Taktung: Präzise Messung der 4G/5G-Rahmenlatenz. RAT-Interworking: Validiert 5G NR + LTE FDD Handover.
- Anwendungen Einsatz und Optimierung von 5G-Basisstationen. Validierung der Beamforming-Leistung. Flächendeckungszuordnung (5G vs. LTE).
LTE TDD/FDD OTA (benötigt LTE-Option)
Kernfunktionen für LTE-Netze
- Kritische Metriken: PCI, Sektor-ID, Zellengruppe, Frequenz-/Zeitversatz. Leistung & EVM: PSS/SSS/CRS/PBCH-Leistungspegel und Fehleranalyse. Avg/Spitzenwert EVM mit Konstellationsvisualisierung.
- Synchronisierung: Sync-Status und Timing-Abgleich für Netzstabilität.
- Erweiterte Analyse OTA-Tests: Misst CRS/PBCH-Signalqualität und Interferenzen. Identifiziert Versorgungslücken und Übergabeprobleme.
- Multi-Cell-Überwachung: Erkennt nahe gelegene LTE-Zellen und Frequenzkonflikte.
- Anwendungen LTE-Netzoptimierung und Fehlersuche. Validierung der Bereitschaft für den Pre-5G NSA-Modus. Interferenzsuche und Standortabnahmeprüfung.
IQ-Datenerfassung (benötigt IQA-Option)
Kernfunktionalität
- IQ Datenerfassung: Spectrum Analyzer Modus: Erfassung von IQ-Rohdaten mit 300 MHz Abtastrate und 110 MHz Bandbreite. Speicherung: Speicherung auf internem Speicher oder externem USB.
- Signalwiedergabe: Wiedergabe der erfassten Signale im Labor mit Vektorsignalgeneratoren.
- Technische Daten Hardwareleistung: 1 GB RAM, 300 MHz Abtastrate, 110 MHz Bandbreite, 16-Bit-Auflösung. Datenübertragung: Export von IQ-Daten über USB oder LAN zur Offline-Analyse.
- Hauptanwendungen Fehlerbehebung vor Ort: Erfassen Sie abnormale RF-Signale für die Ursachenanalyse im Labor. Signal-Visualisierung: Rekonstruieren und analysieren Sie Signale mit hoher Klarheit (Zeit-/Frequenzbereiche). F&E-Validierung: Validieren Sie die Geräteleistung unter realen elektromagnetischen Bedingungen.
Vektor-Netzwerkanalyse (benötigt VNA-Option)
- S11 & S21 (Wert/Phase) mit Smith Chart Impedanzvisualisierung.
- 114 dB Dynamikbereich für hochpräzise Charakterisierung.
- Bis zu 10.001 Messpunkte.
- VSWR, Unterdrückung außerhalb des Bandes, Einfügedämpfung, Rückflussdämpfung...
- Port-Erweiterung: Eliminiert Prüfvorrichtungsfehler durch Erweiterung der Referenzebenen.
- Kalibrierung & Genauigkeit Mechanische (offen/kurz/Last) und elektronische Kalibrierungs-Kits. Gewährleistet rückführbare Ergebnisse für F&E- und Produktionstests.
Kabel- und Antennentests (benötigt CAT-Option)
Auswirkungen von Komponentenfehlern
- ⚠️ Verschlechterte Leistung: Geringere Signalstärke ➔ Schwächung der Netzabdeckung. Gesprächsabbrüche und niedrige Datenraten an Zellrändern.
- ⚠️ Umsatzverluste: Schlechtes Kundenerlebnis ➔ Anbieterwechsel.
- ⚠️ Hardware-Risiken: Antennenfehlanpassung/Kabelbeschädigung ➔ Ausfall des Senders.
- SHA860 Messfähigkeiten Schnell und genau: Einzelport-Tests: Kabelverlust, VSWR, Distance-to-Fault (DTF), Rückflussdämpfung. Sofortige Ergebnisse für Antennensysteme und Übertragungsleitungen.
- Kritisch für: Errichtung von Basisstationen, Wartung und Fehlersuche. Verhinderung von kostspieligen Ausfallzeiten und Hardwareschäden.
- Wichtige Vorteile Effizient: Rationalisiert Installation und Reparaturen vor Ort. Präzision: Identifiziert Fehler (z. B. Kabelbrüche, Steckerprobleme). Verlässlichkeit: Gewährleistet optimale RF-Leistung für 4G/5G-Netzwerke.
Echtzeit-Spektrumanalyse (benötigt RTSA-Option)
- Interferenz Anstieg des Uplink-Rauschpegels (kein starker Verkehr) Verbindungsausfälle / Anomalien mit hohem SNR
- Traditionelle Analyzer-Beschränkungen Lange Totzeit: Verpassen von transienten Signalen Blinde Flecken: Unvorhersehbare Lücken beim Scannen Nur effektiv für: Konstante Signale oder max-hold intermittierende Signale
- SHA860 RTSA Vorteile 300.000 FFT/s: Echtzeit-Erfassung (keine Totzeit). Nachleuchtanzeige: Erfassen sporadischer Signale (unendlicher Modus). Spektrogramm + 125k-Frame-Wiedergabe: Zeit-/Frequenz-Analyse. Frequenzmasken-Trigger (FMT): Auslösen und Erfassen von IQ-Daten für Ereignisse.
- Schlüsselanwendungen 5G/IoT: Dynamische Signalumgebungen Industriell: Analyse von Burst-Interferenzen
Pulsprofilmessungen (benötigt PU-Option)
Kernfunktionalität
- 10.001 Messpunkte
- Analysiert Leistung, Impulsübergänge und dynamische Signaleigenschaften.
- Positive/Negative Spitzenwert-, Abtast-, Mittelwert- und konventionelle Erkennung.
Wichtigste Anwendungen
- Validierung von RF-Geräten: Prüfung der Leistung unter realen Bedingungen (z. B. Burst-Signale). Validierung der Impulsintegrität und des Einschwingverhaltens.
- Signalcharakterisierung: Erfassen von Anstiegs-/Abfallzeiten, Überschwingen und Impulsstabilität.
- Hauptvorteile Sicherstellung der Einhaltung strenger RF-Normen. Ideal für F&E, Produktionstests und Fehlersuche vor Ort.
Digitale Modulationsanalyse (benötigt DMA-Option)
- EVM (Error Vector Amplitude) Berechnung
- Übertragungsqualitätsfaktoren, Visualisierungsmodus einschließlich Augendiagramm und Konstellation, Erweiterung der Fehlersuche auf komplexe Signale und Systeme.
- ASK（2ASK）
- FSK：2FSK，4FSK，8FSK，16FSK
- MSK（GMSK）
- PSK：BPSK，QPSK，OQPSK，8PSK
- DPSK：DBPSK，DQPSK，D8PSK，π/4-DQPSK π/8-D8PSK
- QAM：16，32，64，128，256
Analoge Modulationsanalyse (benötigt AMA-Option)
- AM
- FM
- PM
Spektrumanalyse (benötigt AMK-Option)
- Leistungsmessung
- Nichtlineare Messung
- Spektrummonitor
Gebäude- und Freifeld-Mapping (benötigt GPS, MAP-Option, Antennen)
Kernfunktionen
- Geotagging: GPS-Koordinaten für alle Messungen.
- GPS-Status: Anzeige der Satellitensperre und Echtzeit-Positionierung.
- Dynamische Kartierung: Outdoor-Karten (Zoomstufen 1-19) + Indoor/Outdoor Track PCI, Sektor-/Gruppen-IDs, Signalstärke pro Standort
Netzwerk-Optimierungs-Tools
- Abdeckungsanalyse: Lokalisierung von Basisstationen, Antennenausrichtung/-höhe. Identifizieren Sie schwache Abdeckungszonen oder Interferenz-Hotspots.
- Datenaufzeichnung und -wiedergabe: Aufzeichnung und Wiedergabe von Feldmessungen mit einer Genauigkeit von ±0,01 ppm (Post-GPS-Lock).
- Schlüsselanwendungen Kartierung der 5G/LTE-Abdeckung im Innen- und Außenbereich. Standortuntersuchungen für die Netzerweiterung oder -verdichtung. Fehlersuche bei Signallücken in städtischen/ländlichen Umgebungen.
