Siglent SigVSA

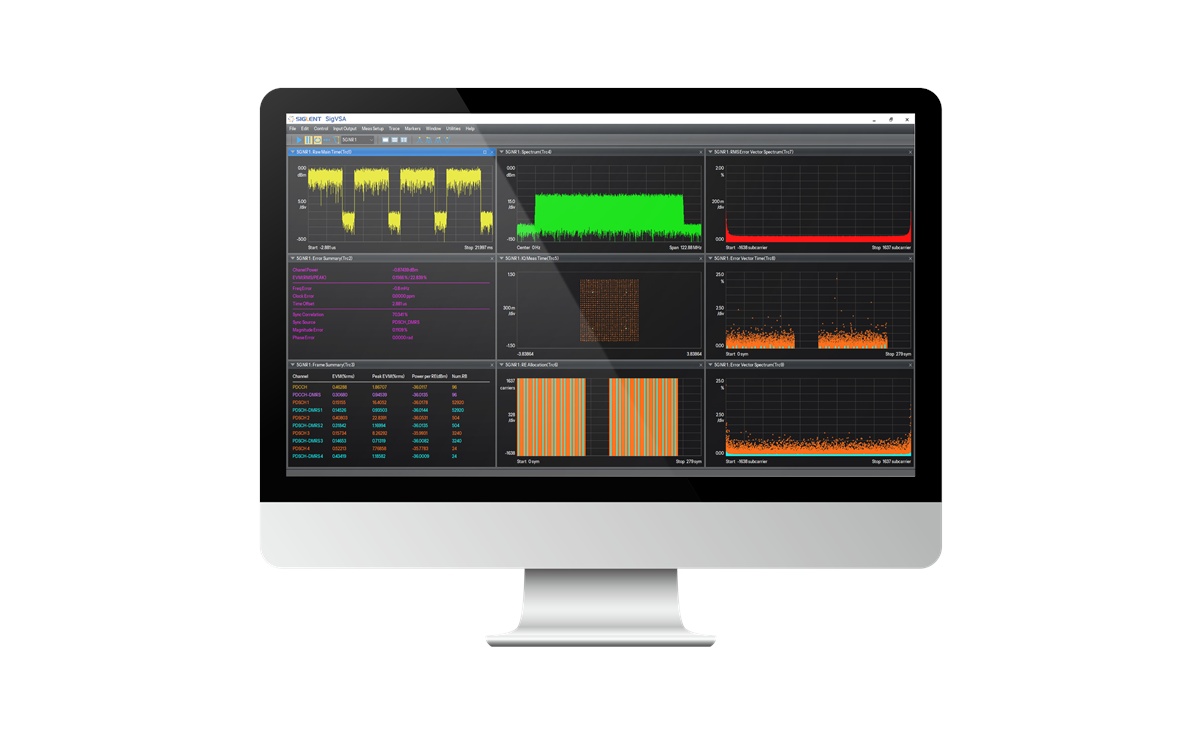

Siglent SigVSA ist eine professionelle Software für die Vektor-Signalanalyse, entwickelt für den flexiblen Einsatz am PC unter Windows und Linux. Sie unterstützt die Offline-Auswertung von IQ-Daten ebenso wie die ferngesteuerte Analyse von Messaufgaben im Laboralltag. Die Software ist für eine breite Palette von Signalarten ausgelegt und bietet eine Bedienoberfläche, die auf effizientes Arbeiten in der Messtechnik zugeschnitten ist.
Mit SigVSA lassen sich Signale aus unterschiedlichen Quellen analysieren, dokumentieren und vergleichen. Die Software unterstützt zahlreiche IQ-Datenformate und eignet sich damit für verschiedene Entwicklungs- und Testumgebungen. Besonders praktisch ist der Einsatz bei der nachträglichen Untersuchung gespeicherter Messdaten, wenn Signale außerhalb des eigentlichen Messaufbaus erneut ausgewertet werden sollen.
SigVSA deckt eine Vielzahl moderner Signalarten ab, darunter BPSK, OFDM, LTE, 5G NR sowie WLAN-Standards von IEEE 802.11b bis IEEE 802.11be. Damit ist die Software eine passende Lösung für Aufgaben in der Entwicklung, Verifikation und Fehlersuche in Funk- und Breitbandanwendungen. Sie kann mehrere Messgeräte parallel ansteuern, was Arbeitsabläufe im Labor effizienter macht
Siglent SigVSA eignet sich für die Analyse von Funk- und Kommunikationssignalen in Entwicklungs- und Prüfumgebungen. Typische Anwendungen sind die Auswertung aufgezeichneter IQ-Daten, die Untersuchung von Modulationsfehlern sowie das Debugging von Signalverläufen im Labor. Auch bei der reproduzierbaren Dokumentation von Messergebnissen bietet die Software klare Vorteile.
Ein weiterer Einsatzbereich ist die parallele Arbeit mit mehreren Messgeräten, wenn mehrere Signale oder Testaufbauten gleichzeitig überwacht werden sollen. Dadurch kann SigVSA helfen, Prüfprozesse effizienter zu gestalten und Messdaten zentral am PC zu bewerten.
Hauptmerkmale
- Unterstützt diverse IQ-Datenformate
- Unterstützt bis zu 16 MByte Signaldaten
- Unterstützt die maximale 2G-Analysebandbreite des jeweiligen Signals.
- Unterstützt die allgemeine OFDM-Signalanalyse
- Unterstützt die Signalanalyse von Mobilfunkprotokollen wie 4G LTE und 5G NR.
- Unterstützt eine Vielzahl allgemeiner Modulationssignalanalysen.
- Unterstützt die Analyse von WLAN-Standardsignalen wie IEEE 802.11b/a/g/n/ac/ax/be.
- Unterstützt die Online-Steuerung der Datenerfassung mehrerer Messgeräte und die Übertragung von Wellenformdaten an den PC zur Analyse.
- Unterstützt die Offline Signalanalyse direkt am PC

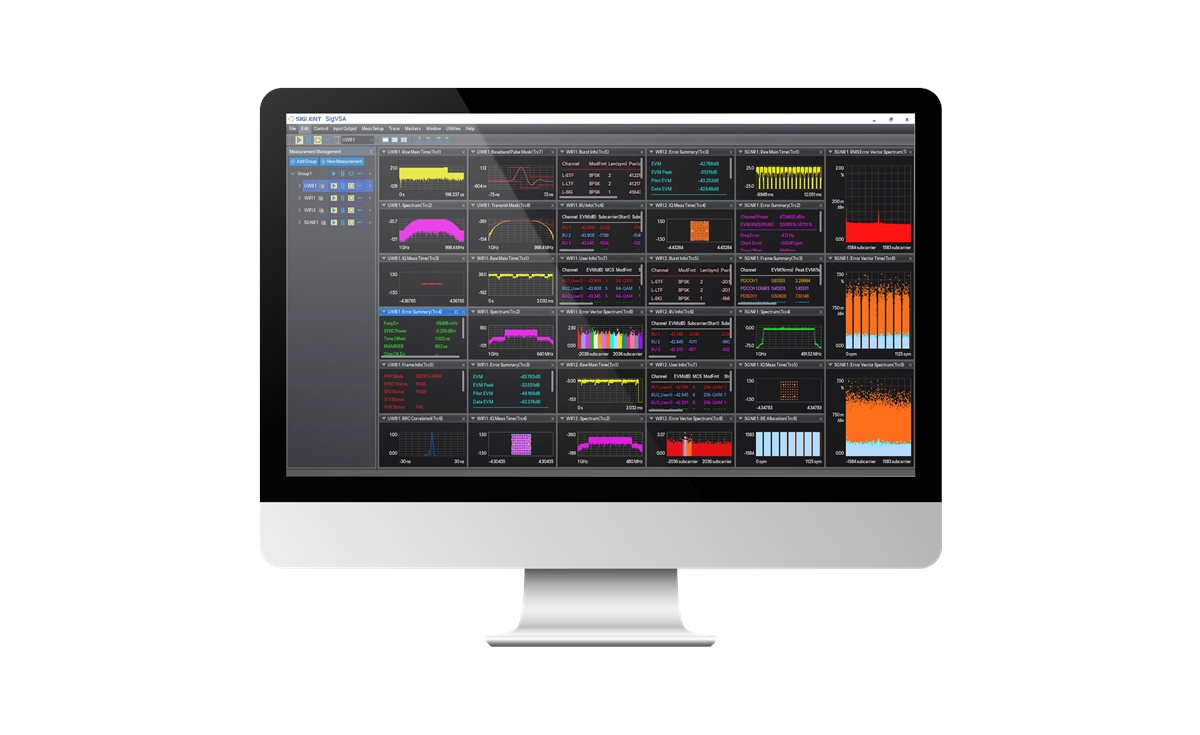

- Unterstützt die gleichzeitige Steuerung mehrerer Messgeräte und Anlagen für die parallele Vektoranalyse; mehrere Anwendungen können unabhängig voneinander angezeigt werden, was praktisch und übersichtlich ist.
Die Basisversion umfasst dauerhafte Lizenzen für die Spektrum- und IQ-Analyse, die allgemeine OFDM-Signaldemodulationsanalyse sowie die allgemeine digitale Modulations- / Signaldemodulationsanalyse. Weitere Funktionen können mit Zusatzlizenzen freigeschaltet werden, wie in der folgenden Tabelle aufgeführt.
| Option | Funktion |
|---|---|
| SIGV-VSAA2 | Bietet die Möglichkeit, bis zu 32 Messungen gleichzeitig durchzuführen |
| SIGV-VSAL1 | Bietet Optionen für die LTE/LTE-A-FDD-Demodulationsanalyse |
| SIGV-VSAL2 | Bietet Optionen für die LTE/LTE-A-TDD-Demodulationsanalyse |
| SIGV-VSAN1 | Bietet Optionen für die NR/NR-A-Demodulationsanalyse |
| SIGV-VSAN2 | Bietet Optionen für die NR-NTN-Demodulationsanalyse |
| SIGV-VSAW1 | Bietet Optionen für die Demodulationsanalyse von WLAN 802.11b/a/g/n/ac/ax |
| SIGV-VSAW2 | Bietet Optionen für die Demodulationsanalyse von WLAN 802.11be |
| SIGV-VSAU1 | Bietet Optionen für die Demodulationsanalyse von HRP-UWB mit verschiedenen Bandbreiten |
| SIGV-VSAB1 | Bietet Optionen für die Bluetooth-Modulationsanalyse |
| SIGV-VSAF1 | Bietet Optionen für die Frequency-Hopping Signal analysis |
Custom IQ
Flexible und vielfältige Analyse modulierter Signale:
- 2ASK, 4ASK, 8ASK, 16ASK
- 2FSK, 4FSK, 8FSK, 16FSK
- MSK, GMSK
- BPSK, DBPSK, QPSK, OQPSK, DQPSK, pi/4-DQPSK, 3pi/4-QPSK, 8PSK, D8PSK, pi/8-D8PSK, 3pi/8-8PSK
- 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, 4096QAM, pi/4-16QAM, -pi/4-32QAM
- 16APSK, 32APSK
- Bietet diverse Anzeigeoptionen, darunter Konstellationsdiagramm (IQ-Messung/Referenzzeit), Spektrum, Fehlervektor, Amplitudenfehler, Phasenfehler, Fehlerübersicht und demodulierte Bits
- Unterstützt flexible Burst-Suche und Synchronisationsmuster zur Messung von Burst-Signalen und komplexen zusammengesetzten Signalen
- Unterstützt segmentierte Demodulation zur Verarbeitung von Signalen mit mehreren Modulationsarten
- Unterstützt adaptive Entzerrung zur Ermittlung von Leistungsgrenzen

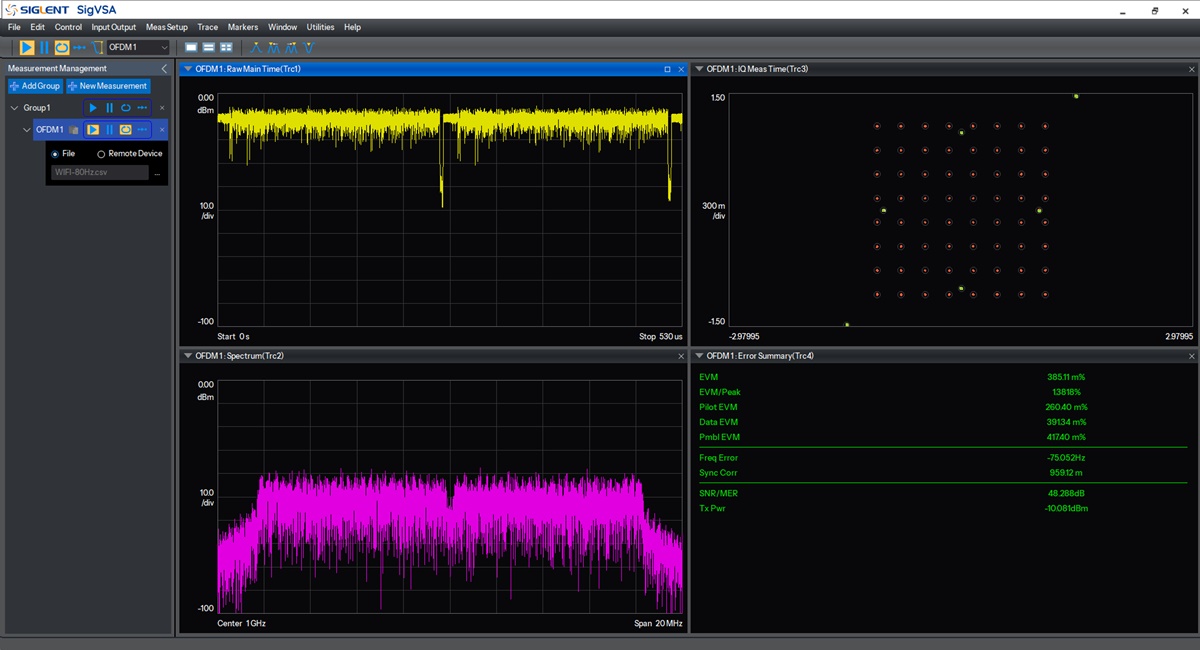

Custom OFDM
- Misst benutzerdefinierte oder proprietäre OFDM-Signale
- Integrierte Vorlagenparameter für 3GPP LTE und WLAN 802.11a
- Unterstützt die freie Definition von Präambel, Pilotzeichen und Modulationsverfahren
- Bietet flexible Konfigurationsmöglichkeiten für Equalisierung und Tracking

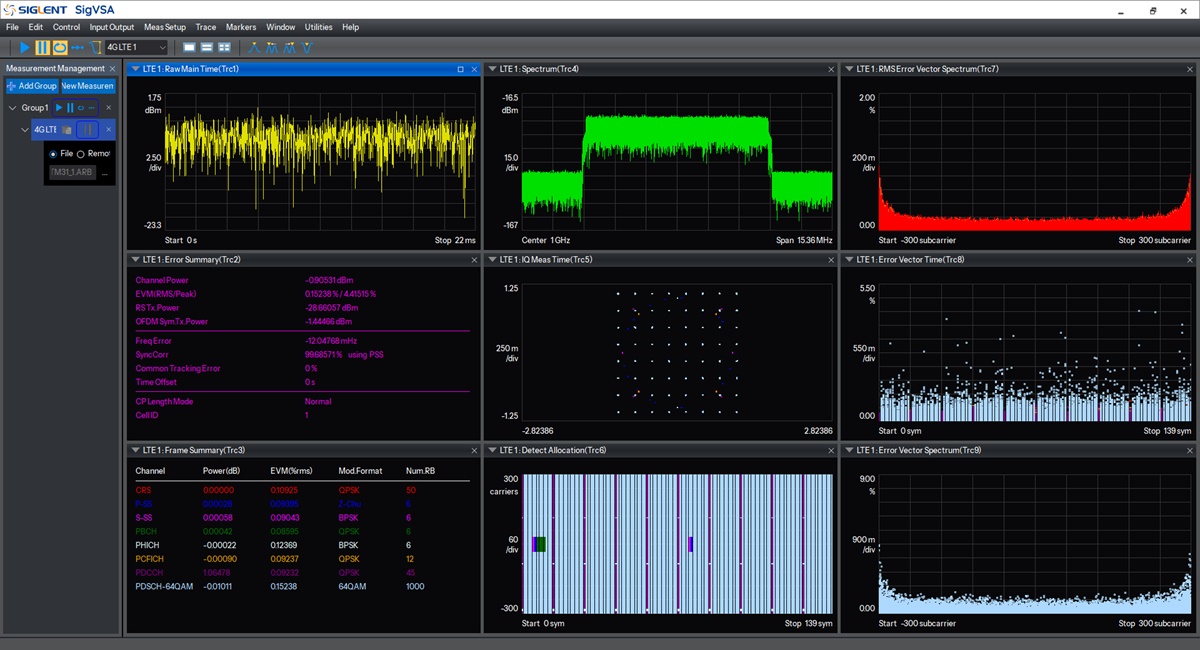

LTE/LTE-A FDD/TDD
- Schnelle Einrichtung von Testmodellen, DL-FRC, UL-FRC, UL-RMC und anderen HF-Konformitätstestsignalen
- Unterstützt die Demodulation von Signalen wie PSS/SSS/PBCH/CRS, PDCCH, PDSCH, PHICH, PUCCH und PUSCH
- Entspricht den 3GPP-Protokollstandards für Entzerrung, Nachführung und EVM-Fensterkonfiguration
- Unterstützt folgende Anzeigen: Zeitbereich (Raw Main Time), Spektrum, Konstellationsdiagramm (IQ-Messzeit), Ressourcenzuweisung (RE-Zuweisung), Fehlervektor, RMS-Fehlervektor, Fehlerübersicht und Frameübersicht
- Unterstützt die Messung von Parametern wie EVM, Frequenzfehler, Taktfehler, RSSI, RSTP und TAE

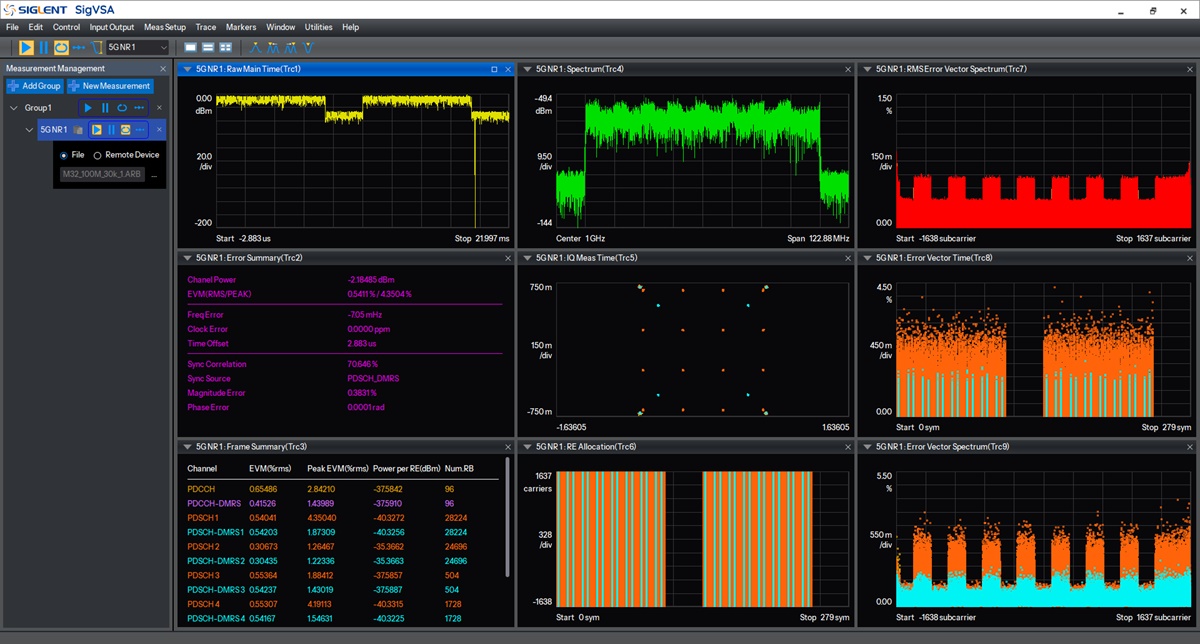

5G NR|NTN
- Schnelle Konfiguration von Testmodellen, DL FRC, UL FRC, UL RMC sowie weiterer HF-Konformitätsprüfsignale
- Unterstützt die Frequenzbänder FR1, FR2-1 und FR2-2 mit einer maximalen Bandbreite von 2 GHz
- Unterstützt die Demodulation von Signalen wie SSB, PDCCH, PDSCH, CSI-RS, PUCCH und PUSCH
- Entspricht den 3GPP-Protokollstandards für Entzerrung, Nachführung und EVM-Fensterkonfiguration
- Unterstützt folgende Anzeigen: Zeitbereich (Raw Main Time), Spektrum, Konstellationsdiagramm (IQ-Messzeit), Ressourcenelement-Zuordnung (RE-Zuweisung), Fehlervektor, RMS-Fehlervektor, Fehlerübersicht und Frameübersicht
- Unterstützt Messungen von EVM, Frequenzfehler, Taktfehler, Amplitudenfehler, Phasenfehler und anderen Kennzahlen
- Unterstützt AM-AM- und AM-PM-Messungen
WLAN 802.11 b/g/a/n/ac/ax/be
- Unterstützt die Protokollstandards IEEE 802.11 b/g/a/n/ac/ax/be
- Unterstützt Vollbandbreitenmodi von 20/40/80/160/320 MHz
- Unterstützt die Demodulation von Signalen mit den Modulationsordnungen: BPSK, QPSK, 16QAM, 256QAM, 1024QAM und 4096QAM
- Bietet wichtige Messgrößen wie EVM (Error Vector Magnitude), Frequenzgang, Konstellationsdiagramm und Synchronisationskorrelation und zeigt detaillierte RU-Zuweisungen sowie Benutzerinformationen in verschiedenen Farben an
HRP-UWB
- Analyse von HRP- (High Rate Pulse Repetition Frequency) UWB- (Ultra-Wideband) Signalen auf Basis der IEEE 802.15.4/4z-Standards
- Passt sich an alle Kanäle, Bandbreiten, Modulationsverfahren und physikalischen Modi an, einschließlich Non-HRP-ERDEV (802.15.4), ERDEV-BPRF und ERDEV-HPRF (802.15.4z)
- Unterstützt schnelle Messungen von HF-Spezifikationen wie die Überprüfung der Basisband-Pulsmaske, die Überprüfung der Sendemaske und die RRC-korrelierte Trajektorie
- Unterstützt Messungen von Frequenzfehlern, Leistung, Zeitversatz und NRMSE-Kennzahlen
- Unterstützt die Korrektheitsprüfung von Protokollframefeldern (SYNC, SFD, PHR, PSDU) sowie die Überprüfung der PHR+PSDU-Dekodierung und des CRC
Bluetooth
- Unterstützt Bluetooth® 5.3 Basic Rate (BR), Enhanced Data Rate (EDR) und Low Energy (LE)
- Unterstützt die vollautomatische Erkennung von Übertragungsraten- und Pakettypen
- Der Messvorgang entspricht der Bluetooth® Test Suite; unterstützt Messungen von Trägerfrequenzversatz, Trägerfrequenzdrift, ICFT, DEVM, Frequenzdifferenz, BER und weiteren Kennzahlen
- Unterstützte Ansichten: HF-Hüllkurve, HF-Spektrum, demodulierte Wellenform und Ergebnisübersicht
Analyse von Frequenzsprung-Signalen
- Analysiert schnelle Frequenzsprung-Pulssignale im Automobilbereich und anderen Bereichen
- Messungen von Frequenzsprungsignalen: Verweilzeit, Einschwingzeit, Schaltzeit, Frequenzabweichung, Phasenabweichung, Leistung und Leistungswelligkeit
- Unterstützte Ansichten: HF-Spektrum, FM-Zeit, Frequenzabweichung über die Zeit, Spektrogramm und Ergebnisübersicht
