Siglent SSM5122A

Schreiben Sie die erste Bewertung

2 Eingänge
12 Ausgänge
9 kHz - 9 GHz
3,5 mm Buchse

1 Jahr Garantie

Nr: SSM5122A

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

in 11-30 Tagen nach Bestellung auf Lager.

€ 7.212,01 Netto

€ 8.582,29 inkl. MwSt.

Beschreibung

Das Siglent SSM5122A ist eine Schaltmatrix, mit der die Anzahl der Testports von Netzwerkanalysatoren, Signalquellen, Spektrumanalysatoren und anderen HF-Geräten erweitert werden kann.

Frontansicht

2,4" LCD-Display
HF-Ports A-D, 3,5 mm Buchse (Messgerät)
HF-Ports 1-24, 3,5 mm Buchse (Prüfling)
USB-Port für Fernbedienung
Reset-Taster
Anzeigeleuchten für Warnungen und LAN-Konfiguration
Drehknopf für Cursor, Parameteränderungen, Drücken für "Eingabe"
Netzschalter

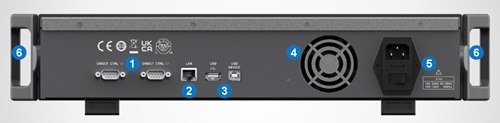

Rückansicht

Direct CTRL nutzt TTL zur Steuerung der Schaltung
LAN Netzanschluss
USB für Firmware-Update USB Device für Datenaustausch mit Geräten
Lüfter zur Kühlung
Natzanscluss und Sicherung
Handgriffe

Aufbaubeispiel (4 Eingänge auf 24 Ausgänge)

A-D sind die Quellgruppe 1-24 sind die erweiterte Gruppe A und B können mit einem der Ports 1-6 oder 13-18 verbunden sein C und D können mit einem der Ports 7-12 oder 19-24 verbunden werden

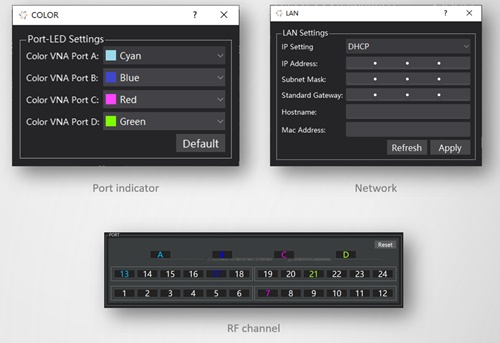

Klare Anzeige durch variable Konfiguration

Schnittstelle zum Host-Computer Fernsteuerung über das Netzwerk Die Farbe der HF-Anschlüsse A-D und 1-24 kann über das Menü Tool-Color konfiguriert werden

Vereinfachen Sie den Anschluss von Multi-Port-Gerätetests

Ein einziges Gerät kann den Ausgangsanschluss auf 24 erweitern, und kann weiterhin gestapelt werden Verwendet in Kombination mit SIGLENT Produktserie und Unterstützung anderer Mainstream-Instrumente Ein wichtiger Teil von automatischen Test-Systemen und in der Produktionslinie, erhebliche Steigerung der Messgeschwindigkeit Geeignet für 19-Zoll-Standard-Racks und kann weithin in Multi-Port-Test-Umgebungen für Antennen und 5G-Komponenten verwendet werden
