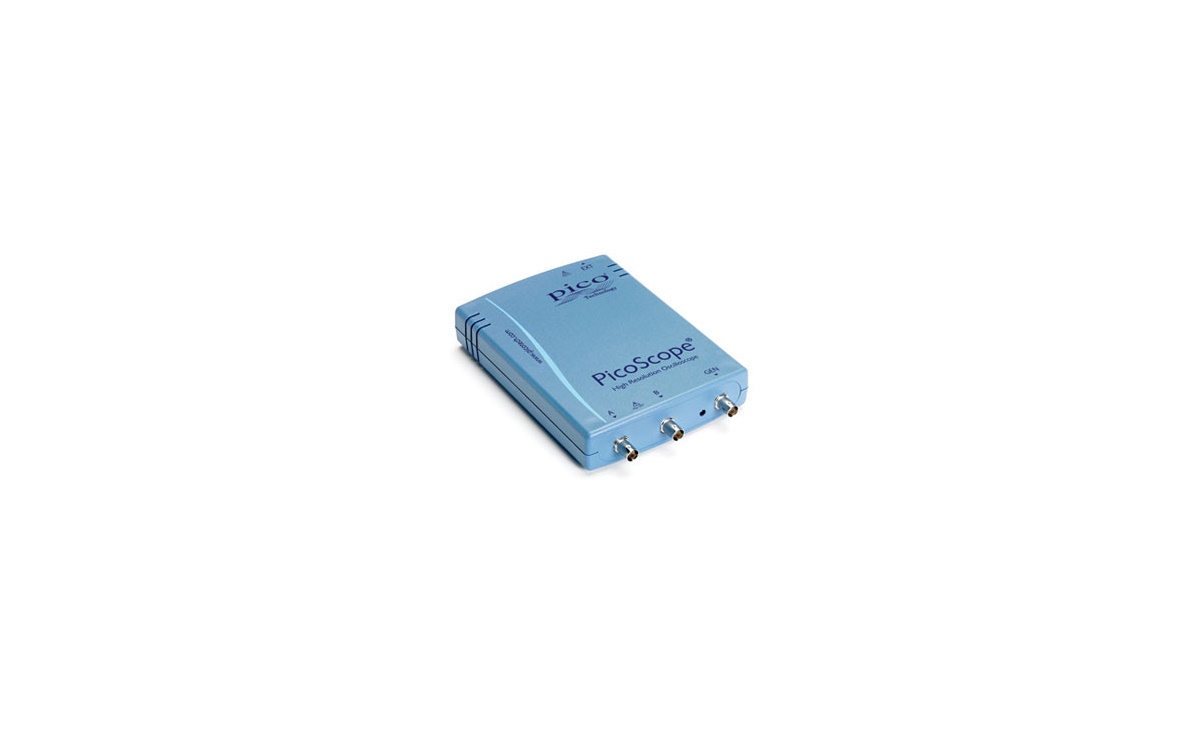

Pico Technology USB-PC-Oszilloskop PicoScope 4262
Die meisten digitalen Oszilloskope wurden für die Anzeige schneller digitaler Signale entwickelt. Der Trend ging dahin, neue Technologien ausschließlich zur Erhöhung der Abtastrate und Bandbreite einzusetzen. Beim PicoScope 4262 wurde sich auf das konzentriert, was für die Messung analoger Signale wichtig ist: Erhöhung der Auflösung, Verbesserung des Dynamikbereichs und Reduzierung von Rauschen und Verzerrungen.
Das Ergebnis ist ein Oszilloskop / FFT-Analysator mit einer Leistung, die die meisten Audio-Analysatoren in den Schatten stellt, und einer Bandbreite von 5 MHz, die ihn auch für Schwingungs- und Ultraschallsignale sowie für eine breite Palette von Präzisionsmessaufgaben geeignet macht.
Viele Anwendungen, wie z. B. die Schwingungsanalyse, erfordern lange Erfassungen bei hohen Abtastraten, was einen großen Erfassungsspeicher erfordert. Das PicoScope 4262 verfügt über einen Pufferspeicher mit 16 Millionen Abtastwerten und kann daher mit 10 MS/s für Zeitabstände von bis zu 100 ms/div erfassen. Wenn Sie längere Zeiten benötigen, kann der USB-Streaming-Modus direkt in den PC-Speicher abtasten.
Die wichtigsten Leistungsdaten:
- Geringes Rauschen
- Zwei Kanäle
- 16 MSa-Puffer
- 16-Bit-Auflösung
- 10 MSa/s Abtastung
- 5-MHz-Bandbreite
- Erweiterte digitale Trigger
- Verzerrungsarmer Signalgenerator
- Generator für beliebige Wellenformen
- Stromversorgung über USB
Die meisten digitalen Oszilloskope wurden für die Anzeige schneller digitaler Signale entwickelt. Der Trend ging dahin, neue Technologien ausschließlich zur Erhöhung der Abtastrate und Bandbreite einzusetzen. Beim PicoScope 4262 haben wir uns jedoch auf das konzentriert, was für die Messung analoger Signale wichtig ist: Erhöhung der Auflösung, Verbesserung des Dynamikbereichs und Reduzierung von Rauschen und Verzerrungen.
Das Ergebnis ist ein Oszilloskop / FFT-Analysator mit einer Leistung, die die meisten Audio-Analysatoren in den Schatten stellt, und einer Bandbreite von 5 MHz, die das Gerät auch für Schwingungs- und Ultraschallsignale sowie für eine breite Palette von Präzisionsmessaufgaben geeignet macht.
Viele Anwendungen, wie z. B. die Schwingungsanalyse, erfordern lange Erfassungen bei hohen Abtastraten, was einen großen Erfassungsspeicher erfordert. Das PicoScope 4262 verfügt über einen Pufferspeicher mit 16 Millionen Abtastwerten und kann daher mit 10 MS/s für Zeitabstände von bis zu 100 ms/div erfassen. Wenn Sie längere Zeiten benötigen, kann der USB-Streaming-Modus direkt in den PC-Speicher abtasten.
Modell >> | PicoScope 4262 |
|---|---|
| Kanäle (Eingang) | 2 |
| Bandbreite ±20 mV Bereich ±10 mV Bereich | 5 MHz 4 MHz 3 MHz |
| Anstiegszeit ±20 mV Bereich ±10 mV Bereich | 70 ns 88 ns 117 ns |
| Pufferspeicher | 16 MSa |
| SFDR | bis zu 70 dB |
| Vertikale Auflösung | 16 Bits |
| Eingangsimpedanz | 1 MΩ ±2%, 15 pF ±2 pF |
| Eingangstyp | BNC |
Erweiterte Darstellung
Einer der größten Unterschiede zwischen einem PicoScope und einem Tischgerät ist die Anzeige. Die PicoScope-Software kann bis zu 16 Oszilloskop- und Spektrumansichten gleichzeitig anzeigen, wodurch Vergleiche und Analysen noch klarer werden. Die geteilte Bildschirmanzeige kann so angepasst werden, dass eine beliebige Kombination von Wellenformen angezeigt wird, um mehrere Kanäle oder verschiedene Varianten desselben Signals darzustellen. Darüber hinaus lässt sich jede angezeigte Wellenform mit individuellen Zoom-, Schwenk- und Filtereinstellungen versehen, was für ultimative Flexibilität sorgt. Neben der Möglichkeit, Monitore zu verwenden, die um ein Vielfaches größer sind als ein festes Oszilloskop-Display, sind dies weitere Gründe für ein USB-Oszilloskop.
Die PicoScope-Software kann mit der Maus, dem Touchscreen oder über Tastaturkürzel gesteuert werden.
Vollständig ausgestattet
Das PicoScope 4262 ist ein vollständig ausgestattetes Oszilloskop mit einem Funktionsgenerator und Generator für anwenderdefinierte Wellenformen, der über eine Abtastfunktion für Frequenzgang-Analysen verfügt. Es bietet darüber eine Maskengrenzprüfungsfunktion, Rechen- und Referenzkanäle, erweiterte digitale Triggerung, serielle Entschlüsselung, automatische Messungen und eine Persistenzanzeige in Farbe.
Speziell für analoge Messungen entwickelt
Im Spektrumanalysator-Modus bietet das Oszilloskop ein Menü mit elf automatischen Frequenzdomänenmessungen wie IMD, THD, SFDR und SNR. Seine Leistung ist so hoch, dass es an viele spezifische Analysegeräte für Audio- und dynamische Signale heranreicht, die um ein Vielfaches teurer sind. Die meisten digitalen Oszilloskope sind darauf ausgelegt, schnelle digitale Signale anzuzeigen. Der Trend geht seit geraumer Zeit dahin, neue Technologie ausschließlich zur Steigerung der Abtastraten und Bandbreite einzusetzen. Beim PicoScope 4262 wurde sich auf das konzentriert, worauf es bei der Messung von analogen Signalen ankommt: eine höhere Auflösung, einen verbesserten Dynamikbereich, reduziertes Rauschen und weniger Verzerrung.
Alles drin
Der Kauf eines PicoScope ist nicht vergleichbar mit dem Kauf eines Oszilloskops bei anderen Anbietern, bei dem optionale Extras den Preis erheblich erhöhen.
Bei unseren Oszilloskopen sind High-End-Funktionen wie serielle Dekodierung, Maskengrenzprüfung, erweiterte Mathematikkanäle, segmentierter Speicher und ein Signalgenerator bereits im Preis enthalten.
Wenn ein neues Projekt, an dem Sie arbeiten, von einer Funktion wie der CAN-Bus-Dekodierung oder der Maskengrenzprüfung profitieren würde, ist es oft günstiger, ein neues PicoScope zu kaufen, als die Option auf einem Tischgerät zu aktivieren.
Wellenformpuffer und -navigator
Haben Sie schon einmal eine Störung auf einer Wellenform entdeckt, aber bis Sie das Oszilloskop angehalten haben, ist sie verschwunden? Mit PicoScope müssen Sie sich keine Sorgen mehr über fehlende Störungen oder andere vorübergehende Ereignisse machen. PicoScope kann die letzten zehntausend Oszilloskop- oder Spektrum-Wellenformen in seinem Ringsignalpuffer speichern.
Der Pufferspeicher-Navigator bietet eine effiziente Möglichkeit zum Navigieren und Durchsuchen von Wellenformen und ermöglicht es Ihnen, die Zeit zurückzudrehen. Tools wie die Maskengrenzprüfung können auch dazu verwendet werden, jede Wellenform im Puffer nach Maskenverletzungen zu durchsuchen.
Digitale Triggerung
Die meisten digitalen Oszilloskope verwenden immer noch eine analoge Triggerarchitektur auf der Grundlage von Komparatoren. Dies führt zu Zeit- und Amplitudenfehlern, die sich nicht immer auskalibrieren lassen, und schränkt die Triggerempfindlichkeit bei hohen Bandbreiten oft ein.
1991 leistete Pico Pionierarbeit bei der Verwendung einer vollständig digitalen Triggerung unter Verwendung der tatsächlich digitalisierten Daten. Diese Technik reduziert Triggerfehler und ermöglicht es unseren Oszilloskopen, selbst bei voller Bandbreite auf kleinste Signale zu triggern. Triggerpegel und Hysterese können mit hoher Präzision und Auflösung eingestellt werden.
Die reduzierte Rearm-Verzögerung, die durch die digitale Triggerung ermöglicht wird, erlaubt zusammen mit dem segmentierten Speicher die Erfassung von Ereignissen, die in schneller Folge auftreten. Bei vielen unserer Produkte kann mit Rapid Triggering jede Mikrosekunde eine neue Wellenform erfasst werden, bis der Puffer voll ist.
Erweiterte Trigger Neben den Standard-Triggern der meisten Oszilloskope verfügt die PicoScope 4000A-Serie über einen umfassenden Satz an erweiterten Triggern, die Ihnen bei der Erfassung der benötigten Daten helfen. Dazu gehören Pulsbreiten-, Fenster- und Dropout-Trigger, mit denen Sie Ihr Signal schnell finden und erfassen können.
Arbiträrwellenformgenerator (AWG) und Funktionsgenerator
Der 16-Bit-Arbiträrsignalgenerator (AWG) mit 192 kSa/s kann zur Emulation fehlender Sensorsignale während der Produktentwicklung oder zum Belastungstest eines Designs über den gesamten vorgesehenen Betriebsbereich verwendet werden. Wellenformen können aus Datendateien importiert oder mit dem integrierten grafischen AWG-Editor erstellt und modifiziert werden.
Ein Funktionsgenerator mit Sinus-, Rechteck- und Dreieckswellen bis zu 1 MHz sowie Gleichstrompegel, weißes Rauschen und viele weitere Standardwellenformen sind ebenfalls enthalten. Neben Pegel-, Offset- und Frequenzreglern ermöglichen erweiterte Optionen das Wobbeln über eine Reihe von Frequenzen. In Kombination mit der Spectrum-Peak-Hold-Option ist dies ein leistungsstarkes Werkzeug zum Testen von Verstärker- und Filterantworten.
Laden Sie neue Funktionen herunter oder schreiben Sie Ihre eigenen
Das Software Development Kit (SDK) ermöglicht es Ihnen, Ihre eigene Software zu schreiben und enthält Treiber für Microsoft Windows, Apple Mac (OS X) und Linux (einschließlich Raspberry Pi und BeagleBone).
Beispielcode zeigt, wie man Schnittstellen zu Softwarepaketen von Drittanbietern wie Microsoft Excel, National Instruments LabVIEW und MathWorks MATLAB herstellen kann.
Es gibt auch eine aktive Gemeinschaft von PicoScope-Benutzern, die Code und Anwendungen im Pico-Forum und im Abschnitt PicoApps auf der Website picotech.com austauschen.
Der auf den GitHub-Seiten von Pico Technology bereitgestellte Beispielcode zeigt, wie die Schnittstelle zu Softwarepaketen von Drittanbietern wie Microsoft Excel, National Instruments LabVIEW und MathWorks MATLAB sowie zu Programmiersprachen wie
- C
- C++
- C#
- Visual Basic .NET
Die Treiber unterstützen USB-Datenstreaming, einen Modus, der lückenlose, kontinuierliche Daten über USB direkt in den Arbeitsspeicher oder auf die Festplatte des PCs mit Raten von bis zu 156,25 MS/s für USB-3.0-Geräte überträgt. Die Erfassungsgröße ist nur durch den verfügbaren PC-Speicher begrenzt. Die Abtastraten im Streaming-Modus hängen von den PC-Spezifikationen, den Produktspezifikationen und der Anwendungsbelastung ab.
Mathematische Kanäle und Filter
Bei vielen Oszilloskopen bedeutet Wellenform-Mathematik nur einfache Berechnungen wie A + B. Bei einem PicoScope bedeutet sie viel, viel mehr.
Mit der PicoScope-Software können Sie einfache Funktionen wie Addition und Inversion auswählen oder den Gleichungseditor öffnen, um komplexe Funktionen mit Filtern (Tiefpass-, Hochpass-, Bandpass- und Bandsperrfilter), Trigonometrie, Exponentialen, Logarithmen, Statistiken, Integralen und Ableitungen zu erstellen.
Mit der Wellenform-Mathematik können Sie auch Live-Signale neben historischen Spitzenwerten, gemittelten oder gefilterten Wellenformen darstellen.
Sie können auch mathematische Kanäle verwenden, um neue Details in komplexen Signalen aufzudecken. Ein Beispiel wäre die grafische Darstellung des sich ändernden Tastverhältnisses oder der Frequenz Ihres Signals über die Zeit.

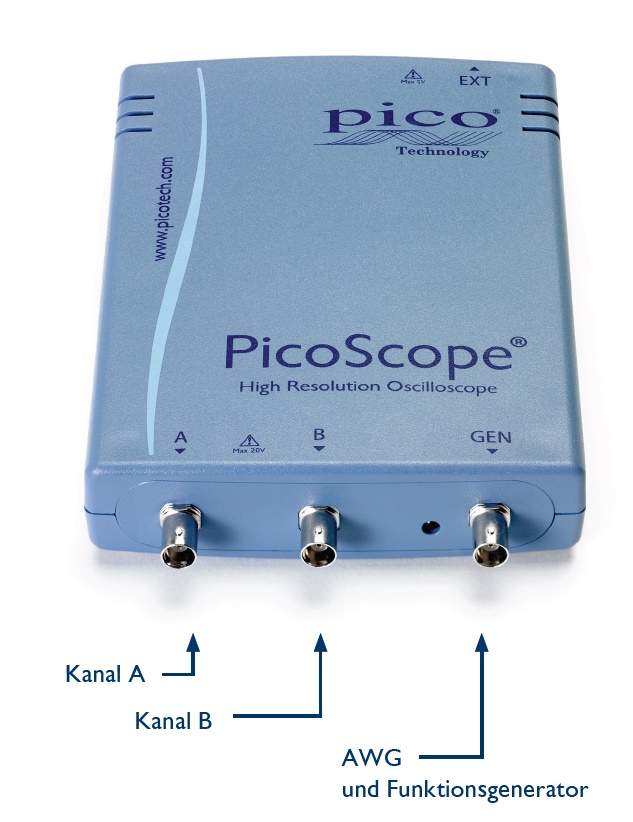

Eingänge vorn
An der Frontplatte des PicoScope 4262 befinden sich zwei BNC-Eingänge und ein BNC-Ausgang für den Funktionsgenerator und den AWG.

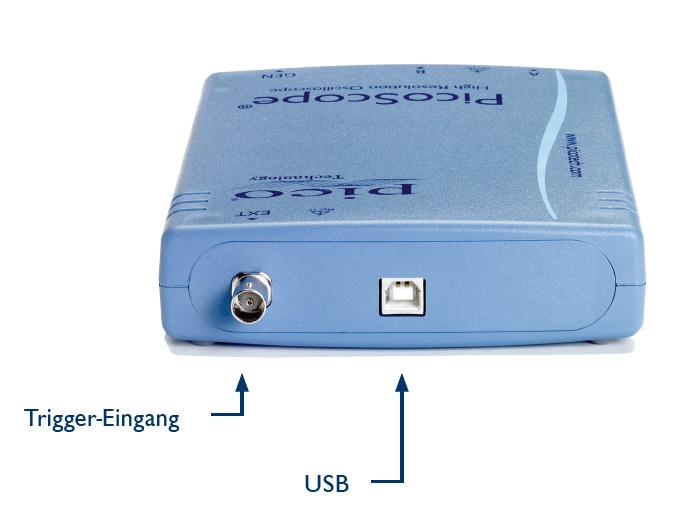

Eingänge hinten
An der Rückwand des PicoScope 4262 befinden sich zwei Anschlüsse: ein USB-Anschluss zur Verbindung mit einem PC und eine BNC-Buchse zum Anschließen eines externen Triggers.
