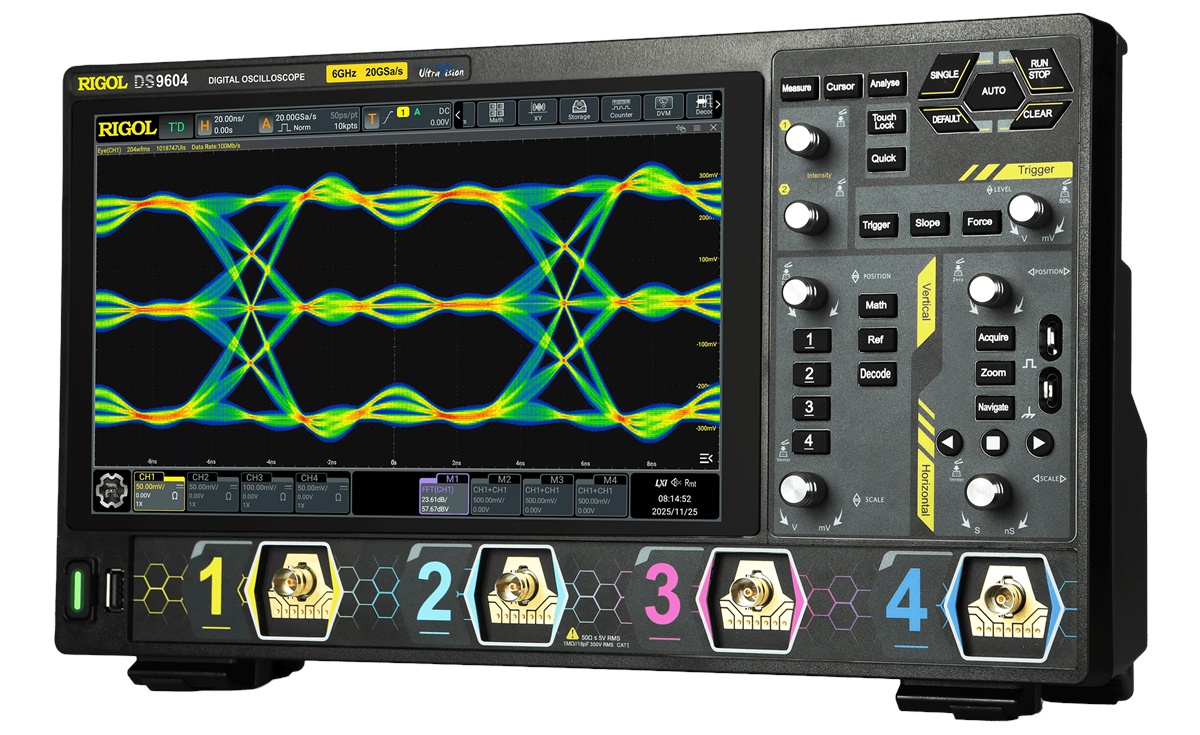

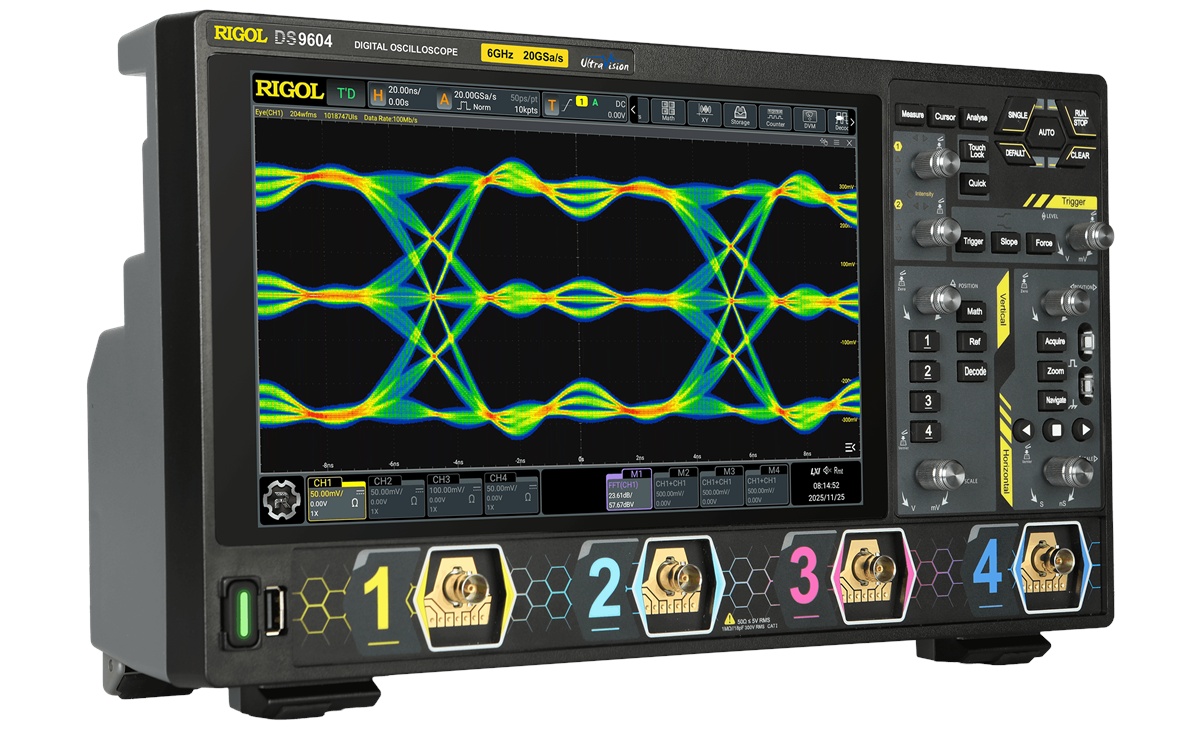

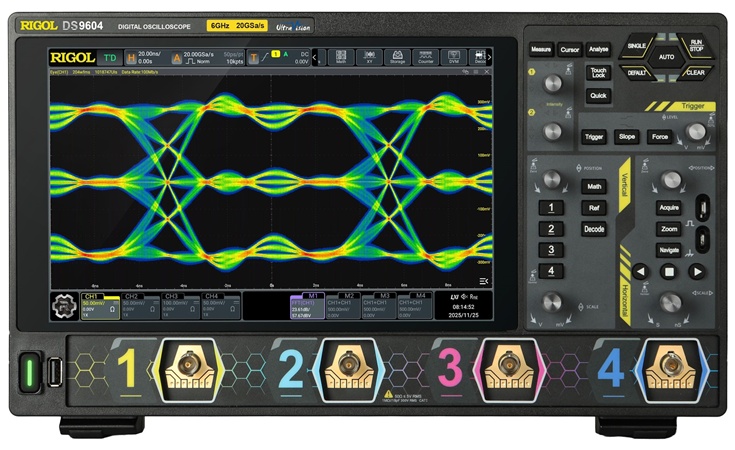

Name: Rigol DS9604
Brand: Rigol
Availability: BackOrder

Innovative Tools. Exzellenter Service.

service@batronix.com

04342 90786-0

Privatkunde | Deutschland | DE

Beschreibung

Die digitale Oszilloskop-Serie MSO/DS9000 wurde entwickelt, um ein breites Spektrum an Anwendungen in den Bereichen Entwicklung, Fehlersuche und Test abzudecken. Basierend auf RIGOLs neu entwickelter, proprietärer Technologieplattform bietet sie eine Signalerfassungsrate von bis zu 1.000.000 Wellenformen pro Sekunde im Schnellaufzeichnungsmodus, eine Speichertiefe von bis zu 2 Gpts (außer DS9202), sowie eine wählbare vertikale Auflösung von 8 bis 16 Bit.

Leistungsstarke Analysewerkzeuge, umfassende Trigger- und Protokolldekodierungsfunktionen, optionale Konformitätstests sowie ein hochauflösendes 10,1-Zoll-Touchdisplay ermöglichen es Entwicklern und Ingenieuren, Fehler schneller zu identifizieren, Designs effizienter zu validieren und komplexe Signale detaillierter zu analysieren – alles auf einer leistungsstarken und zugleich intuitiv bedienbaren Plattform.

Eigenschaften	DS9202	MSO/9XX4
Kanäle	2 (1 EXT Kanal)	2 - 4 (1 EXT Kanal)
Bandbreite	2 GHz	2,5 GHz - 6 GHz
Abtastrate	2 Kanäle mit jeweils 10 GSa/s	4 Kanäle mit jeweils 10 GSa/s (halber Kanal 20 GSa/s)
Signalerfassungsrate	1.000.000 wfms/s (im fast record Modus)	1.000.000 wfms/s (im fast record Modus)
Speichertiefe	Standard: 10 Mpts	Standard: 500 Mpts Option: 2 Gpts (Einzelkanal), 1 Gpts (halber Kanal/ alle Kanäle)
Vertikale Auflösung	(wählbar) 8-16 bits	(wählbar) 8-16 bits
Bildschirm	25,7 cm (10,1") HD Touchdisplay	25,7 cm (10,1") HD Touchdisplay
Bildschirmauflösung	1280×800 Pixel	1280×800 Pixel

MSO/DS9000	Bandbreite	Kanäle	50 MHz Funktionsgenerator	Logikanalysator
DS9202	2 GHz	2
DS9204	2,5 GHz	4
DS9404	4 GHz	4
DS9604	4 GHZ (6 GHz halber Kanal)	4
MSO9402	4 GHz	2	(200 MHz optional)	Option

Weitere technische Daten der Rigol MSO/DS9000 Serie finden Sie im MSO/DS9000 Datenblatt.

Bis zu 2 Gpts Speichertiefe

Maximale Speichertiefe von 2 Gpts, wodurch bei höchster Abtastrate Wellenformen von bis zu 100 ms aufgezeichnet werden können
Deutlich verbesserte Erkennung von gelegentlichen Störungen, sporadischen Ausfällen und protokollabweichenden Paketen
Sobald ein Problem auftritt, können Sie es im Verlauf von 2 Millionen Frames schnell suchen und lokalisieren

Trigger und Maskentests

Unterstützt die Berührung des Bildschirms zum „Zeichnen eines Bereichs“, um eine Bereichsauslösung zu erzielen
Unterstützt das Testen anhand von Wellenformmasken und ermittelt automatisch, ob diese außerhalb des zulässigen Bereichs liegen
Visualisiert den Vorgang, um präzise Trigger schnell einzustellen, wodurch die Einarbeitungszeit und die Zeit für die Fehlersuche verkürzt werden

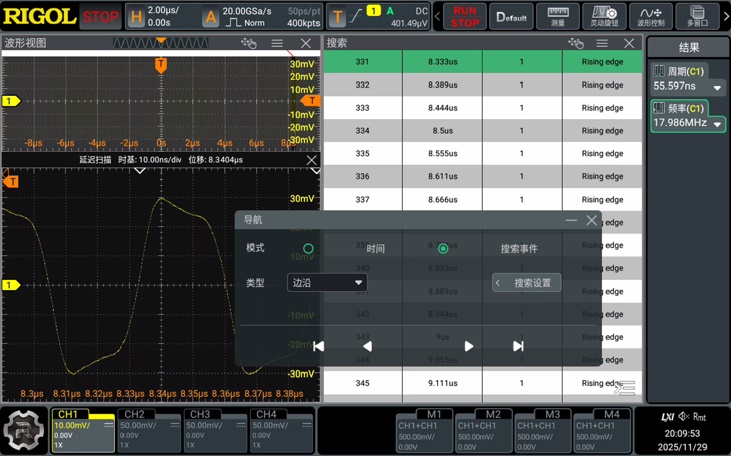

Wellenformsuche

Bietet leistungsstarke Funktionen zur Kurvensuche und -navigation
Auffälligkeiten werden automatisch hervorgehoben

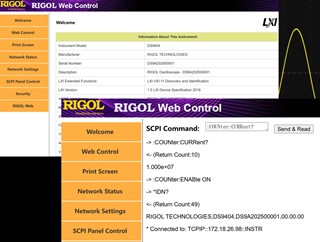

WebControl

Unterstützt die Web-Steuerungsschnittstelle (geben Sie die IP-Adresse des Oszilloskops in den Webbrowser ein, um die Bedienoberfläche des Oszilloskops anzuzeigen)

Protokollanalyse

Umfasst zahlreiche Funktionen zur Protokollanalyse und -dekodierung für Embedded-Systeme, Audio, Automobiltechnik usw.
Es unterstützt nicht nur die Erfassung analoger Wellenformen, sondern auch die automatisierte Protokollanalyse und -dekodierung, wodurch die Effizienz der Ingenieure bei der Fehlersuche an Bussen mit mittlerer und niedriger Übertragungsrate effektiv gesteigert wird.

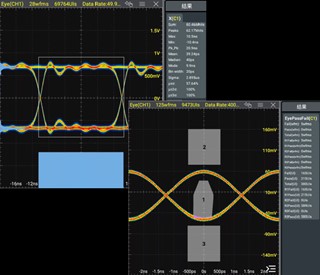

Eye-Diagramm

Persistenz der Wellenform und kumulative Intensitätsbewertung
Automatische Messung der Parameter des Augendiagramms
Maskentestfunktion
Schnelles Aufspüren vereinzelter Probleme
Quantifizierung der Signalqualität und Bereitstellung objektiver Bewertungskriterien
Sicherstellung der Einhaltung von Industriestandards
