Batronix MSO-Demoboard

9 Bewertungen

Schulungs- und Demonstrationsboard für Oszilloskope – optimal für Schulungs- und Ausbildungszwecke.

Das Board bietet viele Signale wie SPI, I2C, UART, CAN, CAN-FD, LIN, Manchester und Parallelbus. Es sind eine HF-Teststrecke, ein HF-Ausgang sowie ein Demo-Filter für Bode-Plots integriert. Ein integrierter Funktionsgenerator bietet Sinus, Rechteck, Dreieck und Rampensignale, mit einstellbarer Frequenz von 0,2 Hz bis 10 kHz in 16 Schritten. Weiterhin können Testsignale wie Sweep, Burst, AM-Modulation, PWM, Rauschen, Fehler und vieles mehr ausgegeben werden.

3 Jahre Garantie

Nr.: BXD001
EAN: 4255777500017

Zzgl. Versandkosten

auf Lager

€ 198,75 Netto

€ 236,51 inkl. MwSt.

Inhalt

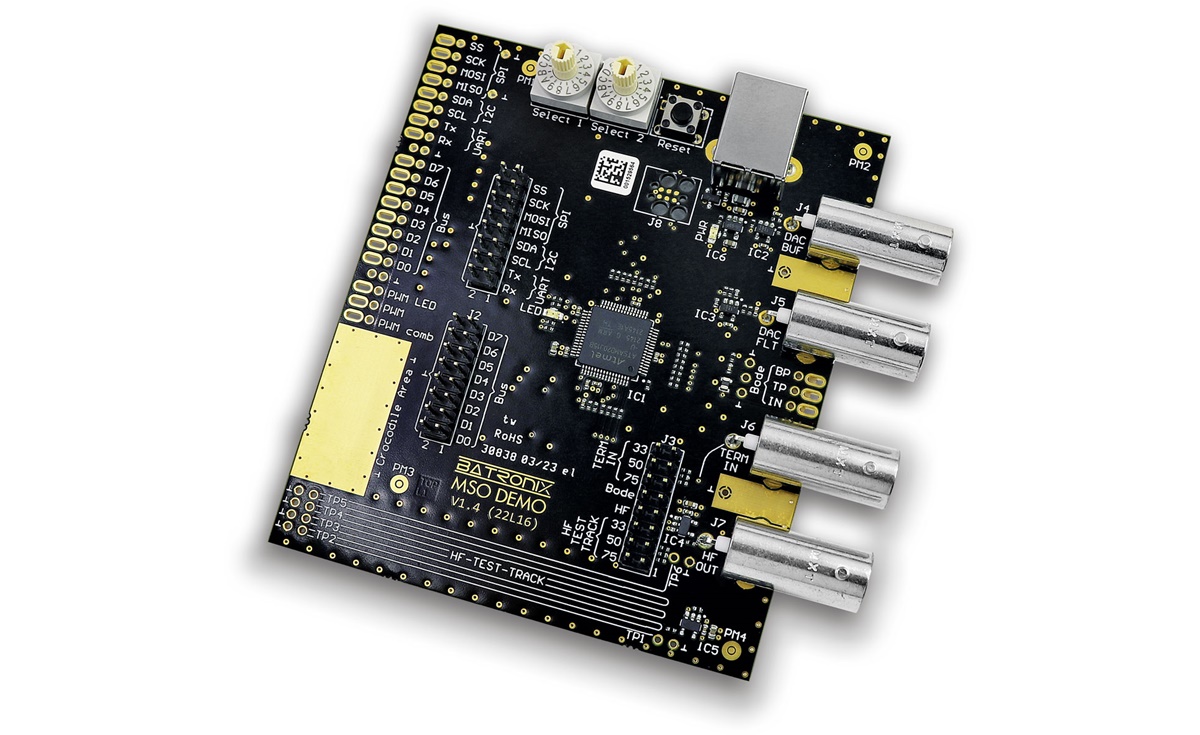

Das Batronix MSO-Demoboard bietet Ihnen viele verschiedene Signale und Experimente zur Demonstration der Funktionen Ihres Oszilloskops oder Logikanalysators gesammelt auf einer kompakten Platine. Es ist damit zusammen mit der Schulungsdokumentation ideal für das Training und die Ausbildung von Anfängern bis hin zu fortgeschrittenen Anwendern.

Der eingebaute kleine Funktionsgenerator mit 16 Frequenzschritten sowie die HF-Signalquelle bieten auch nach dem Training einen anhaltenden Nutzwert für den Entwickleralltag.

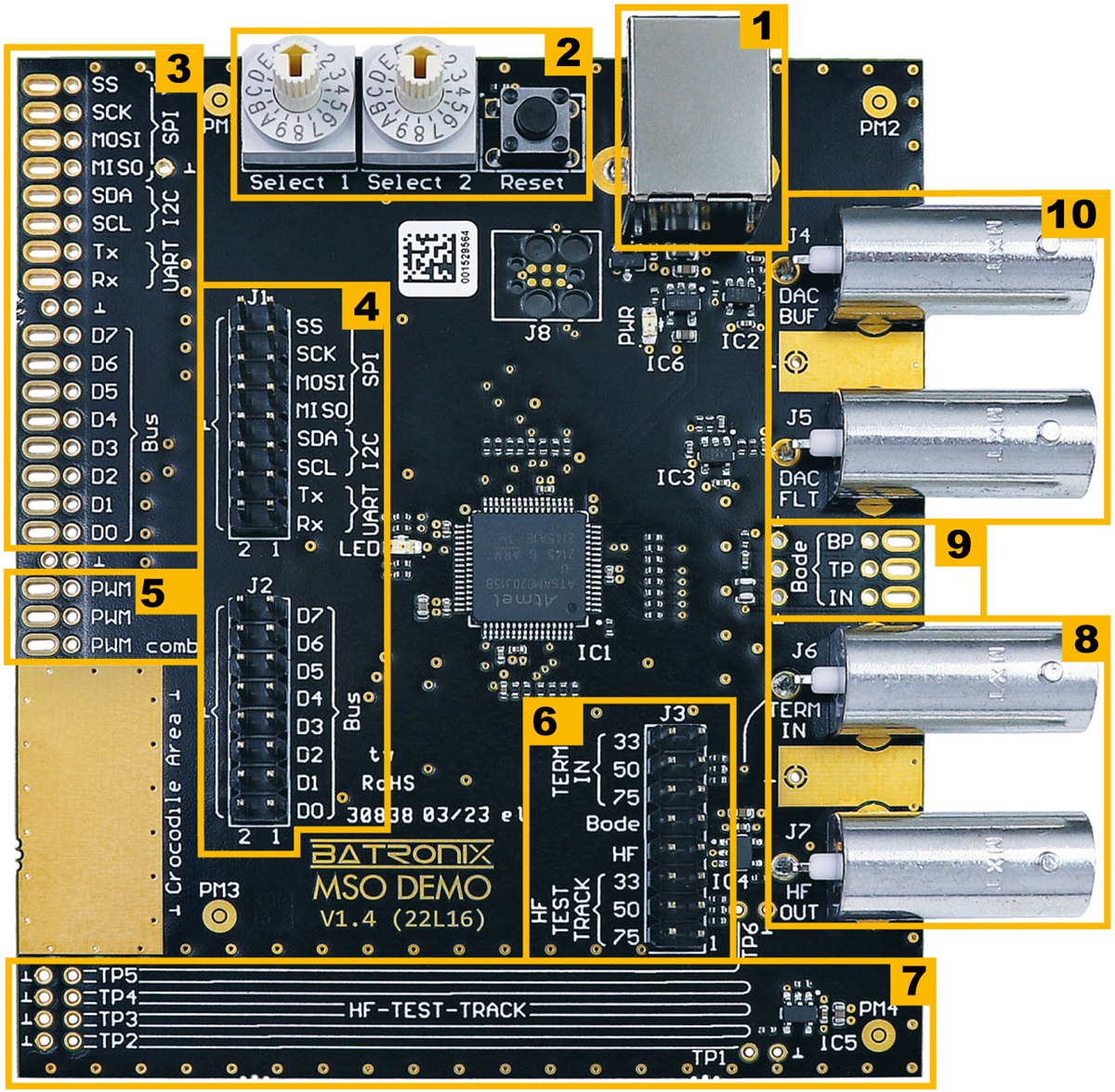

Übersicht

USB Spannungsversorgung (5 V DC)
Zwei Wahlschalter zur Konfiguration der Funktionsgenerator Signalformen, Geschwindigkeiten, der seriellen Kommunikation und weiterer Parameter
Langlöcher zum Abgriff der digitalen Signale mit Tastkopf Klemmhaken
Pinheader (2,54 mm) zum Abgriff der digitalen Signale mit Logik-Analyser Dupont Steckern
Ausgabe von PWM-Signalen
Jumper zur Konfiguration der Terminierungen, des HF-Signales und des Bode-Plot-Demofilters
HF-Test-Track für die Demonstration von HF-Effekten und Terminierungen
HF-Signalausgabe über eine BNC-Buchse (50 Ohm). Eine weitere BNC-Buchse als Eingang mit einstellbarer Terminierung und zugleich als Eingang für den Bode-Plot-Demofilter.
Signalabgriffe des Bode-Plot-Demofilters
Signalausgänge des Funktionsgenerators (50 Ohm, tiefpassgefiltert und ungefiltert)

Funktionsgenerator

Auf dem Demoboard befindet sich ein Funktionsgenerator, der eine Reihe von verschiedenen Signalformen über einen 10 Bit DAC mit 200 kSa/s erzeugen kann.

Sinus, Rechteck, Dreieck und Rampe im Frequenzbereich von 0,2 bis 10000 Hz (in 16 Schritten) einstellbar
Sweep, Burst, AM-Modulation, PWM, DC mit einstellbaren Parametern
Sinus und Rechtecksignale mit Rauschen oder Fehlern (Rauschen / Fehlerhäufigkeit einstellbar in 16 Schritten)
Diverse weitere Testsignale um den u.a. den Nutzen der verschiedenen Oszilloskop-Trigger zu lernen
Die Signale werden über Operationsverstärker tiefpassgefiltert (im Screenshot gelb) auf einer BNC-Buchse und auf einer weiteren BNC-Buchse ungefiltert ausgegeben (im Screenshot grün).

Effektiv triggern

Lernen Sie die Triggermöglichkeiten Ihres Oszilloskops richtig kennen und triggern sie effektiver. Das Demoboard liefert Ihnen passende Signale mit gängigen Signalproblemen und die Schulungsdokumentation zeigt ihnen, wann welcher Trigger hilfreich ist.

Edge-Trigger (Flankentrigger)
Pulse-Width-Trigger (Impulsbreitentrigger)
Interval-Trigger (Periodentrigger)
Dropout- / Timeout-Trigger
Slope- / Slew-Rate- / Rise-Time-Trigger
Window-Trigger
Runt-Trigger
Decoder-Trigger

Den Funktionsumfang des Oszilloskops nutzen

Lernen Sie die Funktionen Ihres Oszilloskops kennen und arbeiten Sie damit effektiver. Heutige Oszilloskope bringen einen gewaltigen Funktionsumfang mit sich und viele Benutzer nutzen nur einen Teil davon.

Cursor
Automatische Messungen
Persistenz
Masken-Tests
Referenzen
Mathematikfunktionen
FFT / Spektrumanalyse
Frequenzgangsanalyse (Bode Plot)
XY-Darstellung

Schnittstellen dekodieren

Lernen Sie, wie sie verschiedene Schnittstellen triggern und dekodieren können. Auf dem Demoboard befinden sich verschiedene Standardschnittstellen (SPI, I2C, UART) mit bidirektionaler Kommunikation sowie ein 7-Bit Parallelbus auf dem auch CAN / CAN-FD und LIN Kommunikationen laufen. Die Signale stehen auf Langlöchern für den Abgriff mit Tastkopf Klemmhaken und auf Pinheadern für den Abgriff mit Logik-Analyser Dupont Stecker zur Verfügung.

SPI, I2C und UART Schnittstellen mit bidirektionaler Kommunikation
16 Schnittstellenkonfigurationen und verschiedene Meldungen
16 Baudraten/Frequenzen
CAN, CAN-FD, LIN und Manchester Kommunikation (mit und ohne Fehler)

HF-Signale sehen und handhaben

Sehen Sie Reflektionen und weitere Effekte schneller Signalflanken. Sehen und lernen Sie, warum ein guter Tastkopf-Masseanschluss wichtig ist und welche Effekte eine unpassende Terminierung mit sich bringt. Auf dem Demoboard befinden sich dafür zwei sehr schnelle Logikgatter, mit denen sich eine Reihe von HF-Effekten, die Notwendigkeit guter Tastkopf-Masseanbindungen und passender Terminierung demonstrieren lassen.

HF-Teststrecke mit 450 ps Anstiegszeit (HF- und Terminierungsdemo auf PCBs)
BNC-Ausgang mit Signal mit 450 ps Anstiegszeit (HF- und Terminierungsdemo mit Kabeln)
BNC-Terminierungseingang mit wählbarer Terminierung (33/50/75/offen)

Schulungsmaterial

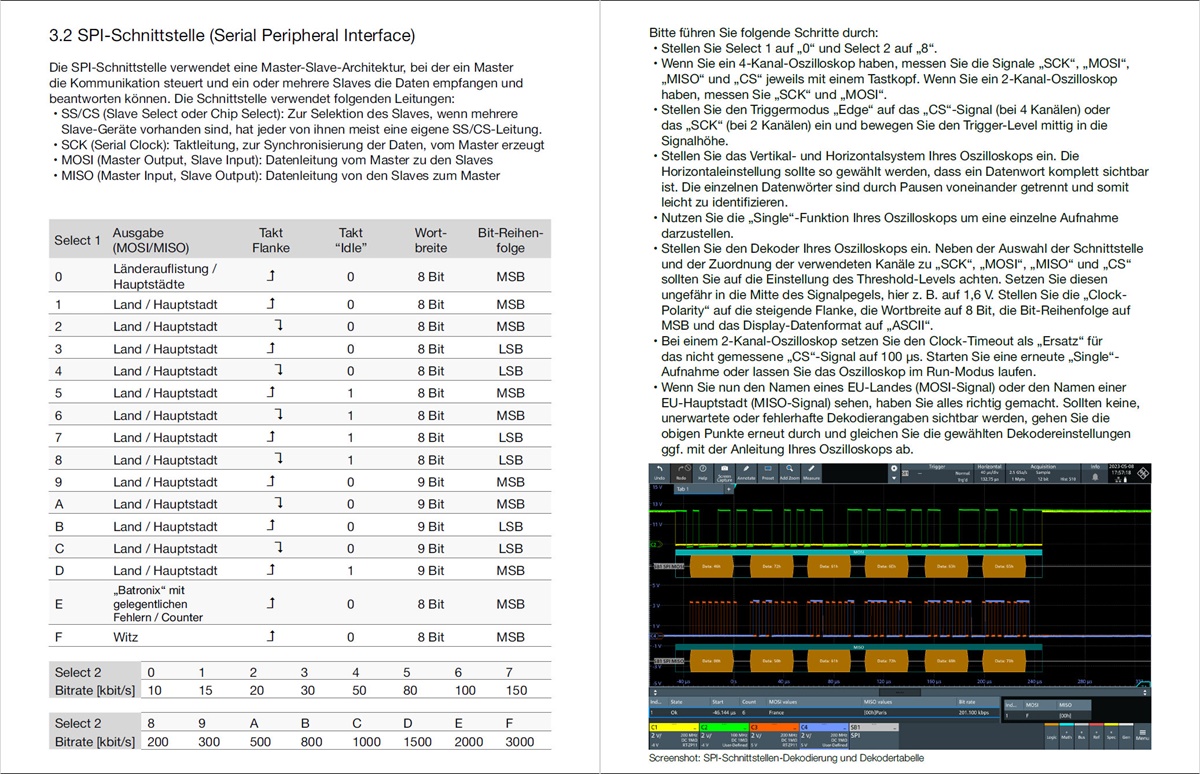

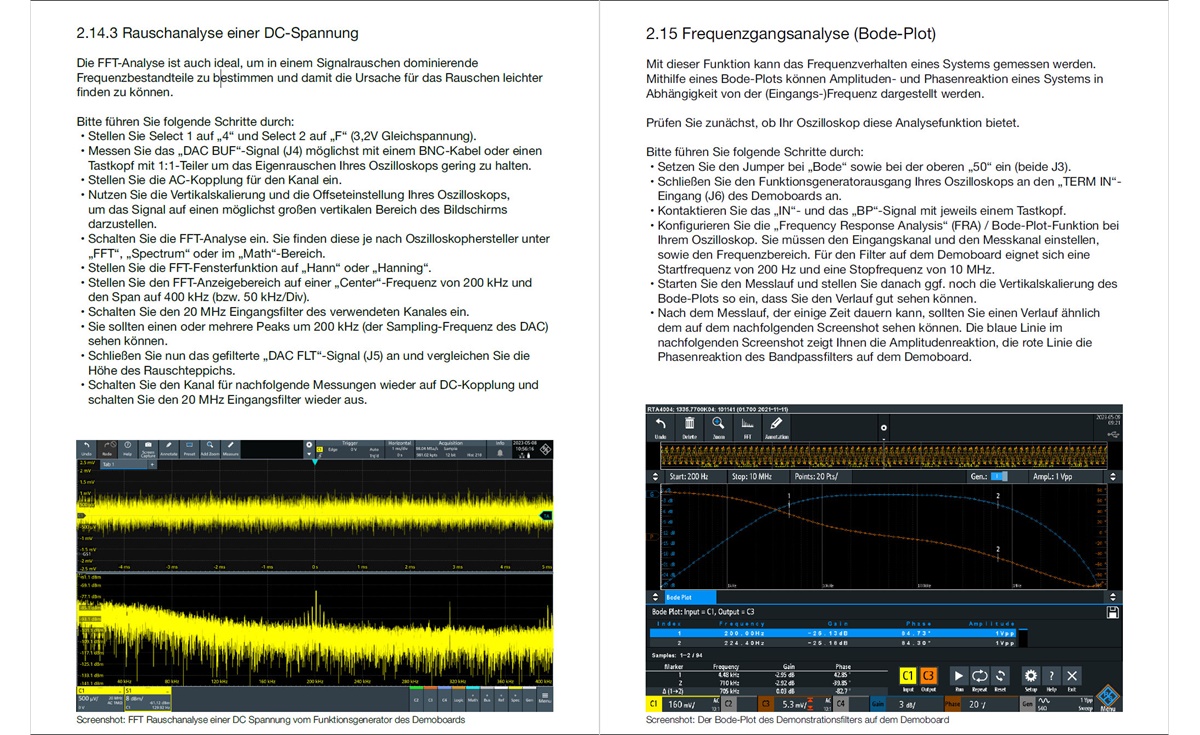

Das Kapitel 1 der Anleitung gibt Ihnen einen Überblick und generelle Informationen zum Demoboard. Der Schulungsbereich beginnt mit Kapitel 2, dass Sie schrittweise die Funktionen Ihres Oszilloskops mit Hilfe des Demoboards kennenlernen lässt. Im Kapitel 3 geht es um die Dekodierung von Schnittstellen und Kapitel 4 behandelt HF-Effekte.

Im Schulungsbereich ist stets Freiraum für die eigene Experimentierfreude gelassen und gleichzeitig wird eine mögliche Lösung für das Experiment präsentiert. Durch die vielen Einstellmöglichkeiten kann jeder Lernende ein individuelles Messerlebnis bekommen.
