Batronix Magnova BMO100-EDU

Name: Batronix Magnova BMO100-EDU
Brand: Batronix
SKU: 04255777500178
Availability: InStock
Rating: 4.9 (10 reviews)

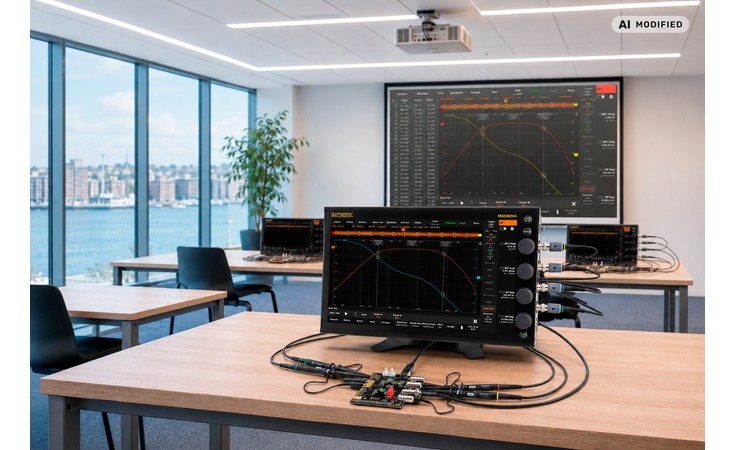

Magnova BMO100-EDU Oszilloskop von Batronix

Serie Magnova BMO von Batronix, Schrägansicht

10 Bewertungen

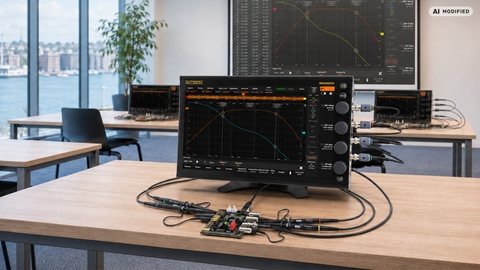

Das BMO100-EDU kombiniert ein 100-MHz-Magnova-Oszilloskop mit dem BMO-AWG- Funktionsgenerator und dem Batronix-Demoboard zu einer vollständigen Ausbildungsplattform für Berufsschulen, Hochschulen und Universitäten. Signalerzeugung, Messung und Analyse greifen nahtlos ineinander und unterstützen die praxisnahe Vermittlung moderner Mess- und Analyseverfahren.

Das Demoboard führt Schritt für Schritt durch die wichtigsten Funktionen moderner Digitaloszilloskope, während der integrierte Funktionsgenerator reproduzierbare Testsignale für Laborübungen, Projektarbeiten und Forschungsaufgaben bereitstellt. So entsteht eine Lernumgebung, die Theorie und praktische Anwendung unmittelbar miteinander verbindet.

Nur für Bildungszwecke.
Das BMO100-EDU kombiniert ein 100-MHz-Magnova-Oszilloskop mit dem BMO-AWG- Funktionsgenerator und dem Batronix-Demoboard zu einer vollständigen Ausbildungsplattform für Berufsschulen, Hochschulen, Universitäten und für Studierende mit gültigem Nachweis.

5 Jahre Garantie

Nr.: BMO100-EDU
EAN: 04255777500178

Versandkostenfrei in alle EU-Länder!
Zzgl. Versand außerhalb der EU

auf Lager

-29% UVP 4.399,13 €

2.588,- € Netto

3.079,72 € inkl. MwSt.

Beschreibung

Der ideale Einstieg in moderne Messtechnik

Das BMO100-EDU wurde speziell für Berufsschulen, Hochschulen, Universitäten und andere Bildungseinrichtungen zusammengestellt. Das Paket kombiniert das Magnova BMO100 mit dem BMO-AWG-Funktionsgenerator und dem Batronix-Demoboard zu einer vollständigen Ausbildungsplattform.

Signalerzeugung, Messung und Analyse greifen dabei nahtlos ineinander. Das Demoboard führt Schritt für Schritt durch die wichtigsten Funktionen moderner Digitaloszilloskope, während der integrierte Funktionsgenerator reproduzierbare Testsignale für praktische Übungen, Laborversuche und Forschungsprojekte bereitstellt. Der BMO-AWG erweitert das Magnova um einen vollwertigen 90-MHz-Funktionsgenerator und automatische Bode-Plot-Messungen innerhalb derselben Arbeitsumgebung.

Mit seinem attraktiven Paketpreis bietet das BMO100-EDU einen besonders einfachen Einstieg in die Magnova-Plattform und schafft optimale Voraussetzungen für Ausbildung, Lehre und angewandte Forschung.

Technische Daten	Magnova BMO100-EDU
Kanäle	4
Bandbreite	100 MHz (aufrüstbar bis 350 MHz)
Abtastrate	1,6 GSa/s bei Nutzung von Kanal 1 und/oder 2 1,0 GSa/s bei zusätzlicher Nutzung von Kanal 3 und/oder 4
Signalerfassungsrate	300.000 wfms/s (12.000.000 wfms/s History Modus)
Speichertiefe	1 Kanal mit 320 Mpts 2 Kanäle mit 160 Mpts 4 Kanäle mit 80 Mpts
Eingebaute Decoder	I²C, SPI, UART, CAN, CAN-FD, LIN und Parallel

Weitere technische Daten der Magnova BMO Serie finden Sie im Datenblatt.

Die wichtigsten Aspekte der BMO100-EDU Sets

Moderne Messtechnik vermitteln

Das Demoboard führt Schritt für Schritt durch die wichtigsten Funktionen moderner Digitaloszilloskope. Messungen, Trigger, Dekoder, FFT und weitere Analysewerkzeuge werden anhand nachvollziehbarer Signale und Aufgabenstellungen vermittelt.

MSO-Demoboard

Signale erzeugen und direkt analysieren

Mit dem integrierten BMO-AWG können Testsignale unmittelbar erzeugt und untersucht werden. Von einfachen Rechteck- und Sinussignalen bis zu Frequenzsweeps und Bode-Diagrammen lassen sich viele typische Laborversuche ohne zusätzliche Geräte durchführen.

BMO-AWG

Ideal für Laborübungen und Projektarbeiten

Signalerzeugung, Messung und Analyse stehen in einem gemeinsamen System zur Verfügung. Dadurch können sich Studierende auf Messaufgaben und Zusammenhänge konzentrieren, statt verschiedene Geräte und Softwareumgebungen miteinander koordinieren zu müssen.

Mehr erfahren

PDF Magnova auf einen Blick

Drei Konfigurationen. Eine Plattform.

Magnova BMO-Sets	Bandbreite	Kanäle	Logikanalysator	Fußschalter	MSO-Demoboard
BMO100-EDU	100 MHz (aufrüstbar bis 350 MHz)	4	Option	Option
BMO200-EMB	200 MHz (aufrüstbar bis 350 MHz)	4		Option	Option
BMO350-LAB	350 MHz	4			Option

Intuitive Bedienung für Ausbildung und Labor

Beim Flex-Encoder®-Bedienkonzept passen sich die vier Drehencoder automatisch an die jeweils genutzte Funktion an. Relevante Parameter und Funktionen werden direkt neben den Encodern auf dem Display angezeigt und können ohne verschachtelte Menüs angepasst werden.

Dadurch bleibt der Fokus auf Messaufgabe und Signalverhalten statt auf der Bedienung des Geräts. Gerade in Laborübungen und Schulungen erleichtert dies den Einstieg und reduziert die Zeit bis zu aussagekräftigen Messergebnissen.

Moderne Analysewerkzeuge direkt integriert

Moderne Messtechnik umfasst weit mehr als die reine Darstellung von Signalen. Trend-Charts, History-Funktionen, Such- und Maskentests, Referenz- und Mathematikkanäle, FFT-Analyse, Protokolldekoder und viele weitere Werkzeuge stehen direkt im Gerät zur Verfügung.

Alle Funktionen sind bereits enthalten und können ohne zusätzliche Softwarelizenzen genutzt werden. So lernen Studierende und Auszubildende moderne Analyseverfahren unmittelbar an einem einzigen System kennen und anwenden.

Ideal für Schulungen und Laborarbeitsplätze

Das große 15,6" Full-HD-Touchdisplay bietet viel Platz für Signale, Messwerte und Analysewerkzeuge. Mehrere Kanäle, Dekoder, FFT-Spektren und Messergebnisse können gleichzeitig dargestellt werden und bleiben jederzeit übersichtlich.

Dank der hohen Auflösung eignet sich das Magnova außerdem hervorragend für Schulungen und Präsentationen. Über DisplayPort können externe Monitore oder Beamer angeschlossen werden, sodass Messergebnisse auch in größeren Gruppen komfortabel verfolgt werden können.

Signale erzeugen und Messungen

Der im BMO100-EDU enthaltene BMO-AWG erweitert das Magnova um einen vollständig integrierten Funktionsgenerator mit bis zu 90 MHz Ausgangsfrequenz. Testsignale können direkt im Gerät erzeugt werden und stehen ohne zusätzliche Verkabelung oder externe Software für Laborübungen und Messaufgaben zur Verfügung.

Neben klassischen Signalformen unterstützt der Generator auch Sweeps, Burst-Signale, Modulationen und viele weitere Funktionen. In Verbindung mit dem Magnova lassen sich außerdem automatisierte Bode-Plot-Messungen durchführen. Dadurch können Frequenzgänge nicht nur theoretisch behandelt, sondern unmittelbar praktisch untersucht und visualisiert werden.

Signale auch im Frequenzbereich verstehen

Die FFT gehört zu den wichtigsten Werkzeugen moderner Signalanalyse. Mit bis zu vier gleichzeitig laufenden FFT-Kanälen, Wasserfallanzeige, Peak-Tabellen, Markern und zahlreichen weiteren Analysefunktionen bietet das Magnova ideale Voraussetzungen für den Einstieg in die Frequenzanalyse.

Signalqualität, Störungen, Oberwellen und Frequenzanteile werden sichtbar und können direkt untersucht werden. Damit lassen sich Zusammenhänge zwischen Zeit- und Frequenzbereich anschaulich vermitteln und nachvollziehen.

Signaldetails sichtbar machen

Im Gegensatz zu vielen Oszilloskopen erfolgt die Triggerung beim Magnova vollständig digital direkt auf den Messdaten. Dadurch können selbst kleinste Signalereignisse präzise erfasst und ausgewertet werden.

Triggerbedingungen werden nachvollziehbar, Signalzusammenhänge leichter verständlich und auch komplexere Messaufgaben lassen sich zuverlässig analysieren. Das macht die digitale Triggerung zu einem wertvollen Werkzeug für Ausbildung, Entwicklung und Forschung.

Signale präzise erfassen und analysieren

Hochwertige 12-Bit-AD-Wandler, die leistungsfähige 16-Bit-Systemarchitektur und ein besonders rauscharmes Frontend sorgen dafür, dass selbst kleine Signaldetails sichtbar bleiben.

Feine Signalanteile, Störungen und kleinste Veränderungen können deutlich dargestellt und untersucht werden. Dadurch eignet sich das Magnova nicht nur für die Visualisierung von Signalen, sondern auch für die Vermittlung wichtiger messtechnischer Zusammenhänge rund um Auflösung, Dynamikbereich und Signalqualität.

Langzeitverhalten und Signalstabilität untersuchen

Mit bis zu vier unabhängigen Counter- und DVM-Instanzen erweitert das Magnova seine Messfunktionen um leistungsfähige Werkzeuge für hochauflösende Langzeitmessungen.

Frequenzstabilität, Drift und kleinste Änderungen lassen sich über lange Zeiträume erfassen und dokumentieren. In Verbindung mit den Trend-Charts werden selbst geringste Abweichungen sichtbar und können im Rahmen von Laborübungen oder Forschungsprojekten systematisch untersucht werden.

Videos

Hier finden Sie die bereits von uns zum Batronix Magnova Oszilloskop veröffentlichten Videos. Sie zeigen verschiedene Funktionen des Magnova – von FFT und Dekodierung bis hin zu Generatorfunktionen und Bode-Plot-Messungen.

Die Videos wurden zumeist direkt über den DisplayPort-Ausgang des Magnova per Video-Capture aufgezeichnet. Sie zeigen das Verhalten und die Darstellung, die auch auf dem Bildschirm des Geräts zu sehen sind. Für die Bedienung verwenden wir in den Videos eine Maus, damit ein gut sichtbarer Mauszeiger vorhanden ist. Die Bedienung über das Touchdisplay des Magnova funktioniert weitgehend identisch.

Die aktuellsten Videos stehen oben in der Liste und zeigen die neuesten Erweiterungen aus den letzten Firmware-Updates.

Magnova Update 1.8.1 vom 31.03.2026

2:53, Vertonung in Englisch und Deutsch

Dieses Video zeigt einige der Neuerungen, die mit dem Firmware-Update 1.8.1 eingeführt wurden:

Counter für Frequenz-, Perioden- und Zählmessungen mit bis zu 15 Stellen, Trenddarstellung und Statistik. Messintervalle von 100 ms bis 100.000 s für Frequenzen von 10 µHz bis über 400 MHz.
Digitalvoltmeter (DVM) für DC-, AC-RMS- und AC+DC-RMS-Messungen.

Magnova Update 1.7.1 vom 16.12.2025

3:10, Vertonung in Englisch und Deutsch

Dieses Video zeigt einige der Neuerungen, die mit dem Firmware-Update 1.7.1 eingeführt wurden:

Protokoll-Dekoder-Tabellen in detaillierter und kompakter Darstellung
Roll-Modus mit automatischen Messungen
Annotationen, Messfenster und Trend-Charts im Roll-Modus
Internes Triggern auf Signale des eingebauten Generators (Signal, Burst, Sweep, Modulationen)

Magnova Update 1.6.9 vom 24.10.2025

3:52, Vertonung in Englisch und Deutsch

Dieses Video zeigt einige der Neuerungen, die mit dem Firmware-Update 1.6.9 eingeführt wurden:

Arbiträre Waveforms des Generators
Wellenform-Editor
Generator-Modulationen und -Rauschen
FFT mit linearer und logarithmischer Frequenzachse
Bode-Plot mit automatischen Messungen von Gain- und Phase-Margin, Grenzfrequenzen und Bandbreite

Batronix BMO-AWG Magnova Generator

1:22, Vertonung in Englisch

Vorstellungsvideo zur Einführung des Generatormoduls:

Grundlegende Generator-Funktionen (inzwischen deutlich erweitert, siehe Update-Video 1.6.9 oben)
Bode-Plot-Funktionalität

XY Oscilloscope Music on Batronix Magnova

6:17, Musik von Marv1994 & DJ_Level_3

Ein unterhaltsames Beispiel für den XY-Modus des Magnova – und gleichzeitig ein guter Eindruck von der Leistungsfähigkeit des Systems:

XY-Oszilloskop-Musik
Parallel zur XY-Darstellung laufende Zeitdarstellung und FFT
Sehr flüssige und präzise XY-Darstellung (beim Magnova sogar im Roll-Modus möglich)
