Innovative Tools. Exzellenter Service.
Die vollständige Magnova-Plattform für Entwicklung und Labor

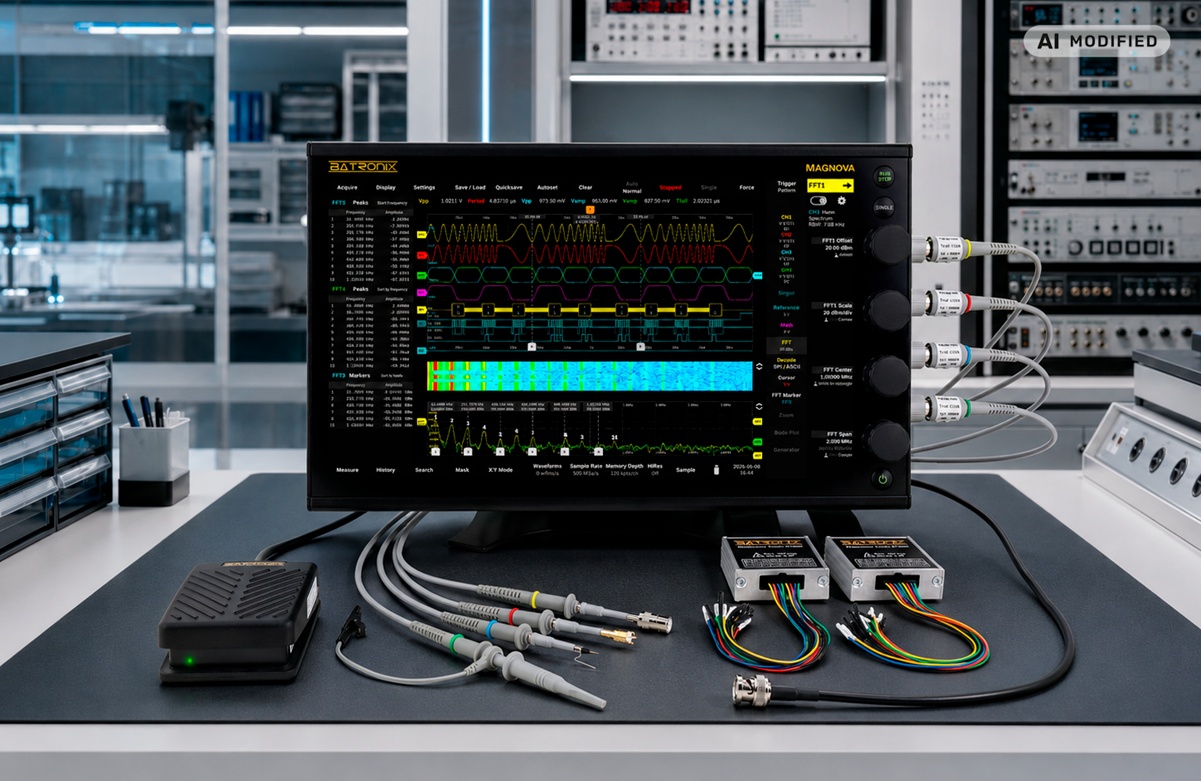

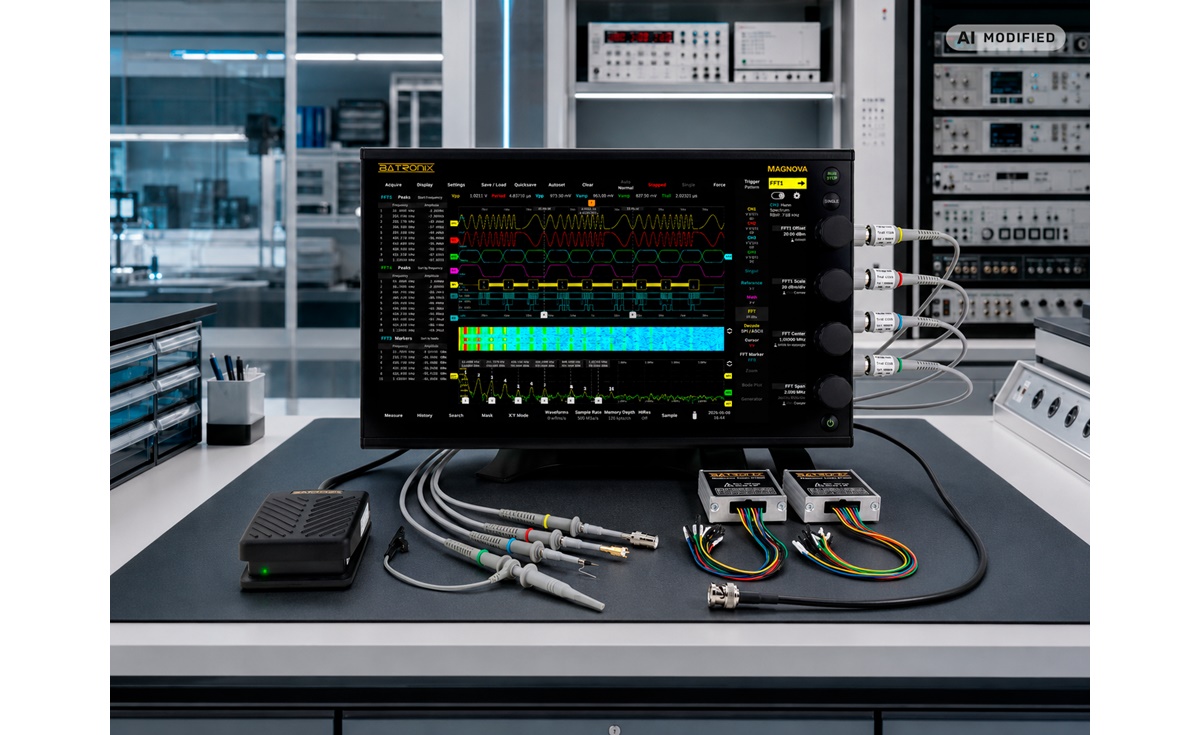

Das BMO350-LAB vereint sämtliche Erweiterungen zu einem leistungsstarken Messplatz für anspruchsvolle Entwicklungs- und Laboraufgaben.
Mit 350 MHz Bandbreite, 16 Digitalkanälen durch zwei BMO-MSO-Logiktastköpfe, dem BMO-AWG-Funktionsgenerator und dem BMO-FS-Fußschalter steht eine außergewöhnlich vielseitige Plattform für Analyse, Charakterisierung und Fehlersuche zur Verfügung. Analoge und digitale Signale, Protokollanalyse, Signalerzeugung und Frequenzganganalyse arbeiten innerhalb einer gemeinsamen Benutzeroberfläche zusammen.
Der zusätzlich enthaltene BMO-FS-Fußschalter unterstützt effiziente Arbeitsabläufe im Laboralltag. Messungen können ausgelöst, gespeichert oder dokumentiert werden, ohne die Hände von Prüfling, Tastköpfen oder Messaufbau nehmen zu müssen.
Das BMO350-LAB richtet sich an Entwicklungsabteilungen, Forschungseinrichtungen und professionelle Labore, die das volle Potenzial der Magnova-Plattform nutzen möchten – in einer Konfiguration, die für maximale Flexibilität und Produktivität ausgelegt ist.
| Technische Daten | Magnova BMO350-LAB |
|---|---|
| Kanäle | 4 |
| Bandbreite | 350 MHz |
| Abtastrate | 1,6 GSa/s bei Nutzung von Kanal 1 und/oder 2 1,0 GSa/s bei zusätzlicher Nutzung von Kanal 3 und/oder 4 |
| Signalerfassungsrate | 300.000 wfms/s (12.000.000 wfms/s History Modus) |
| Speichertiefe | 1 Kanal mit 320 Mpts 2 Kanäle mit 160 Mpts 4 Kanäle mit 80 Mpts |
| Eingebaute Decoder | I²C, SPI, UART, CAN, CAN-FD, LIN und Parallel |
Weitere technische Daten der Magnova BMO Serie finden Sie im Datenblatt.
Die wichtigsten Aspekte der BMO350-LAB Sets
Analyse, Signalerzeugung und Debugging
Das BMO350-LAB kombiniert 350 MHz Bandbreite, 16 Digitalkanäle und den BMO-AWG- Funktionsgenerator in einem System. Mixed-Signal-Analyse, Protokolldekodierung, FFT und Frequenzganganalyse stehen unmittelbar zur Verfügung.
Für anspruchsvolle Entwicklungsaufgaben
Von analogen Schaltungen über Embedded-Systeme bis zur Charakterisierung elektronischer Baugruppen bietet das BMO350-LAB die passenden Werkzeuge für unterschiedlichste Messaufgaben in Entwicklung und Forschung.
Entwickelt für den täglichen Laboreinsat
Mit dem BMO-FS-Fußschalter können Messungen komfortabel ausgelöst werden, während beide Hände frei bleiben. Besonders bei wiederkehrenden Messabläufen, Prüfständen oder der Arbeit an Prototypen erhöht dies Komfort und Effizienz.
Drei Konfigurationen. Eine Plattform.
| Magnova BMO-Sets | Bandbreite | Kanäle | Logikanalysator | Funktionsgenerator | Fußschalter | MSO-Demoboard |
|---|---|---|---|---|---|---|
| BMO100-EDU | 100 MHz (aufrüstbar bis 350 MHz) | 4 | Option | Option | ||
| BMO200-EMB | 200 MHz (aufrüstbar bis 350 MHz) | 4 | Option | Option | ||
| BMO350-LAB | 350 MHz | 4 | Option |
Die vollständige Magnova-Plattform
Das BMO350-LAB vereint die leistungsfähigste Magnova-Konfiguration in einem Paket. Mit 350 MHz Bandbreite, 16 Digitalkanälen, integriertem BMO-AWG-Funktionsgenerator und BMO-FS-Fußschalter stehen Signalerzeugung, Mixed-Signal-Analyse und umfangreiche Messfunktionen in einer gemeinsamen Arbeitsumgebung zur Verfügung.
Entwicklung, Verifikation und Laboranalysen erfolgen ohne Medienbrüche oder zusätzliche Software. Alle Werkzeuge greifen nahtlos ineinander und unterstützen einen durchgängigen Messworkflow – von der ersten Signalerzeugung bis zur abschließenden Analyse.
Schaltungen charakterisieren und verstehen
Der im BMO350-LAB enthaltene BMO-AWG erweitert das Magnova um einen vollständig integrierten Funktionsgenerator mit bis zu 90 MHz Ausgangsfrequenz. Testsignale können direkt erzeugt und unmittelbar mit den leistungsfähigen Analysewerkzeugen des Magnova ausgewertet werden. Neben klassischen Signalformen unterstützt der Generator Arbiträrsignale, Sweeps, Burst-Funktionen und Modulationen. Automatisierte Bode-Plot-Messungen ermöglichen die Untersuchung von Verstärkung, Phase und Frequenzgang direkt innerhalb derselben Benutzeroberfläche. Dadurch lassen sich analoge Schaltungen schnell charakterisieren und Messergebnisse reproduzierbar dokumentieren.
Analoge und digitale Zusammenhänge sichtbar machen
Zwei BMO-MSO-Logiktastköpfe erweitern das Magnova auf insgesamt 16 Digitalkanäle. Analoge Signale, Kommunikationsschnittstellen und digitale Steuerleitungen können gleichzeitig dargestellt, dekodiert und ausgewertet werden.
Gerade bei modernen Entwicklungsprojekten entstehen viele Fragestellungen erst durch das Zusammenspiel analoger und digitaler Signale. Das BMO350-LAB macht diese Zusammenhänge innerhalb desselben Zeitbezugs sichtbar und unterstützt eine effiziente Fehlersuche über Systemgrenzen hinweg.
Auch komplexe Messaufbauten im Blick behalten
Das große 15,6" Full-HD-Touchdisplay bietet ausreichend Platz für analoge Kanäle, Digitalkanäle, Decoder, FFT-Spektren, Bode-Diagramme und umfangreiche Messergebnisse.
Auch komplexe Messaufbauten bleiben übersichtlich. Mehrere Analysewerkzeuge können gleichzeitig genutzt werden, ohne zwischen verschiedenen Ansichten wechseln zu müssen. Dadurch eignet sich das Magnova gleichermaßen für Entwicklung, Labor und Forschung.
Effizient am Laborarbeitsplatz arbeiten
Die vier Flex-Encoder® passen sich automatisch an die jeweils aktive Funktion an. Relevante Parameter stehen jederzeit direkt neben den Encodern zur Verfügung und lassen sich ohne Menüwechsel verändern. Zusammen mit dem BMO-FS-Fußschalter entsteht ein besonders effizienter Arbeitsablauf. Messungen können ausgelöst, dokumentiert oder gespeichert werden, während beide Hände an Prüfling, Tastköpfen oder Messaufbau bleiben. So lassen sich auch umfangreiche Messreihen komfortabel und reproduzierbar durchführen.
Messereignisse präzise erfassen
Die vollständig digitale Triggerung arbeitet direkt auf den Messdaten und ermöglicht eine besonders präzise Erfassung selbst kleinster Signalereignisse.
Gerade bei komplexen Messaufgaben mit analogen und digitalen Signalen profitieren Entwickler von einer hohen Triggergenauigkeit, einstellbarer Hysterese und reproduzierbaren Messergebnissen. Auch selten auftretende Ereignisse lassen sich zuverlässig erfassen und analysieren.
Kleinste Signaldetails sichtbar machen
Hochwertige 12-Bit-AD-Wandler, die leistungsfähige 16-Bit-Systemarchitektur und ein besonders rauscharmes Frontend sorgen für eine ausgezeichnete Signaldarstellung über den gesamten Dynamikbereich.
Kleine Signalanteile, Störungen und feine Details bleiben sichtbar und ermöglichen präzise Messungen sowohl im Zeit- als auch im Frequenzbereich. Damit schafft das Magnova die Grundlage für anspruchsvolle Entwicklungs-, Forschungs- und Laboraufgaben.
Schaltungen im Zeit- und Frequenzbereich analysieren
Mit bis zu vier gleichzeitig laufenden FFT-Kanälen, Wasserfallanzeige, Peak-Tabellen und Markern bietet das Magnova umfangreiche Werkzeuge für die Frequenzanalyse.
In Verbindung mit dem integrierten BMO-AWG entstehen zusätzlich automatisierte Bode-Diagramme zur Untersuchung von Verstärkung und Phase. Zeit-, Frequenz- und Übertragungsverhalten lassen sich innerhalb einer gemeinsamen Arbeitsumgebung analysieren und miteinander vergleichen.
Langzeitverhalten zuverlässig dokumentieren
Mit bis zu vier Counter- und DVM-Instanzen sowie integrierten Trend-Charts unterstützt das Magnova hochauflösende Langzeitmessungen und die Beobachtung von Frequenzen, Spannungen und Signalstabilität.
Drift, Alterungseffekte und sporadische Ereignisse lassen sich über lange Zeiträume dokumentieren und auswerten. Damit eignet sich das BMO350-LAB ebenso für Entwicklungsaufgaben wie für Validierung, Dauerläufe und Forschungsprojekte.
Hier finden Sie die bereits von uns zum Batronix Magnova Oszilloskop veröffentlichten Videos. Sie zeigen verschiedene Funktionen des Magnova – von FFT und Dekodierung bis hin zu Generatorfunktionen und Bode-Plot-Messungen.
Die Videos wurden zumeist direkt über den DisplayPort-Ausgang des Magnova per Video-Capture aufgezeichnet. Sie zeigen das Verhalten und die Darstellung, die auch auf dem Bildschirm des Geräts zu sehen sind. Für die Bedienung verwenden wir in den Videos eine Maus, damit ein gut sichtbarer Mauszeiger vorhanden ist. Die Bedienung über das Touchdisplay des Magnova funktioniert weitgehend identisch.
Die aktuellsten Videos stehen oben in der Liste und zeigen die neuesten Erweiterungen aus den letzten Firmware-Updates.
Magnova Update 1.8.1 vom 31.03.2026
2:53, Vertonung in Englisch und Deutsch
Dieses Video zeigt einige der Neuerungen, die mit dem Firmware-Update 1.8.1 eingeführt wurden:
- Counter für Frequenz-, Perioden- und Zählmessungen mit bis zu 15 Stellen, Trenddarstellung und Statistik. Messintervalle von 100 ms bis 100.000 s für Frequenzen von 10 µHz bis über 400 MHz.
- Digitalvoltmeter (DVM) für DC-, AC-RMS- und AC+DC-RMS-Messungen.
Magnova Update 1.7.1 vom 16.12.2025
3:10, Vertonung in Englisch und Deutsch
Dieses Video zeigt einige der Neuerungen, die mit dem Firmware-Update 1.7.1 eingeführt wurden:
- Protokoll-Dekoder-Tabellen in detaillierter und kompakter Darstellung
- Roll-Modus mit automatischen Messungen
- Annotationen, Messfenster und Trend-Charts im Roll-Modus
- Internes Triggern auf Signale des eingebauten Generators (Signal, Burst, Sweep, Modulationen)
Magnova Update 1.6.9 vom 24.10.2025
3:52, Vertonung in Englisch und Deutsch
Dieses Video zeigt einige der Neuerungen, die mit dem Firmware-Update 1.6.9 eingeführt wurden:
- Arbiträre Waveforms des Generators
- Wellenform-Editor
- Generator-Modulationen und -Rauschen
- FFT mit linearer und logarithmischer Frequenzachse
- Bode-Plot mit automatischen Messungen von Gain- und Phase-Margin, Grenzfrequenzen und Bandbreite
Batronix BMO-AWG Magnova Generator
1:22, Vertonung in Englisch
Vorstellungsvideo zur Einführung des Generatormoduls:
- Grundlegende Generator-Funktionen (inzwischen deutlich erweitert, siehe Update-Video 1.6.9 oben)
- Bode-Plot-Funktionalität
XY Oscilloscope Music on Batronix Magnova
6:17, Musik von Marv1994 & DJ_Level_3
Ein unterhaltsames Beispiel für den XY-Modus des Magnova – und gleichzeitig ein guter Eindruck von der Leistungsfähigkeit des Systems:
- XY-Oszilloskop-Musik
- Parallel zur XY-Darstellung laufende Zeitdarstellung und FFT
- Sehr flüssige und präzise XY-Darstellung (beim Magnova sogar im Roll-Modus möglich)
Batronix Magnova – Einzigartig, präzise, schnell, leise
3:35, Vertonung in Englisch
Allgemeiner Überblick über das Gerät und seine Funktionen bei der Einführung:
- Außenansicht und Design
- Gesamtüberblick über Bedienkonzept und Funktionen
- Automatische Messungen, Annotationen und Trend-Charts
- Protokoll-Dekodierung
- History-Mode
- FFT und Wasserfall-Darstellung
- XY-Modus
