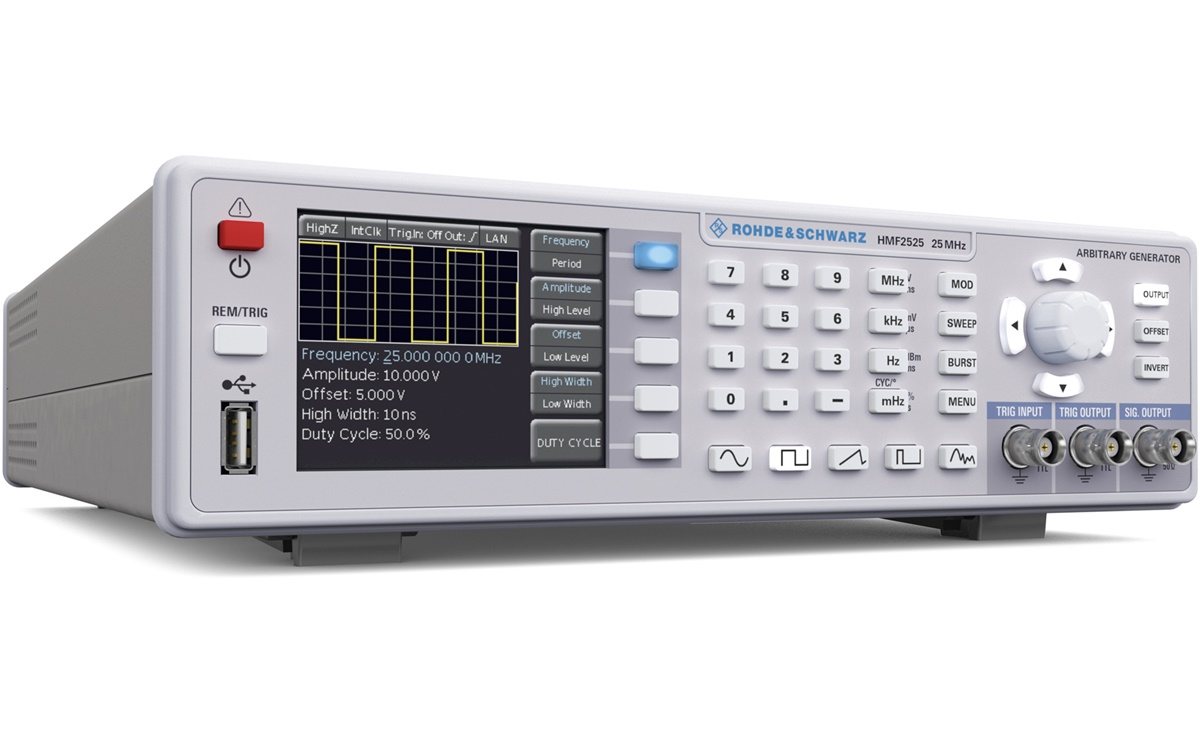

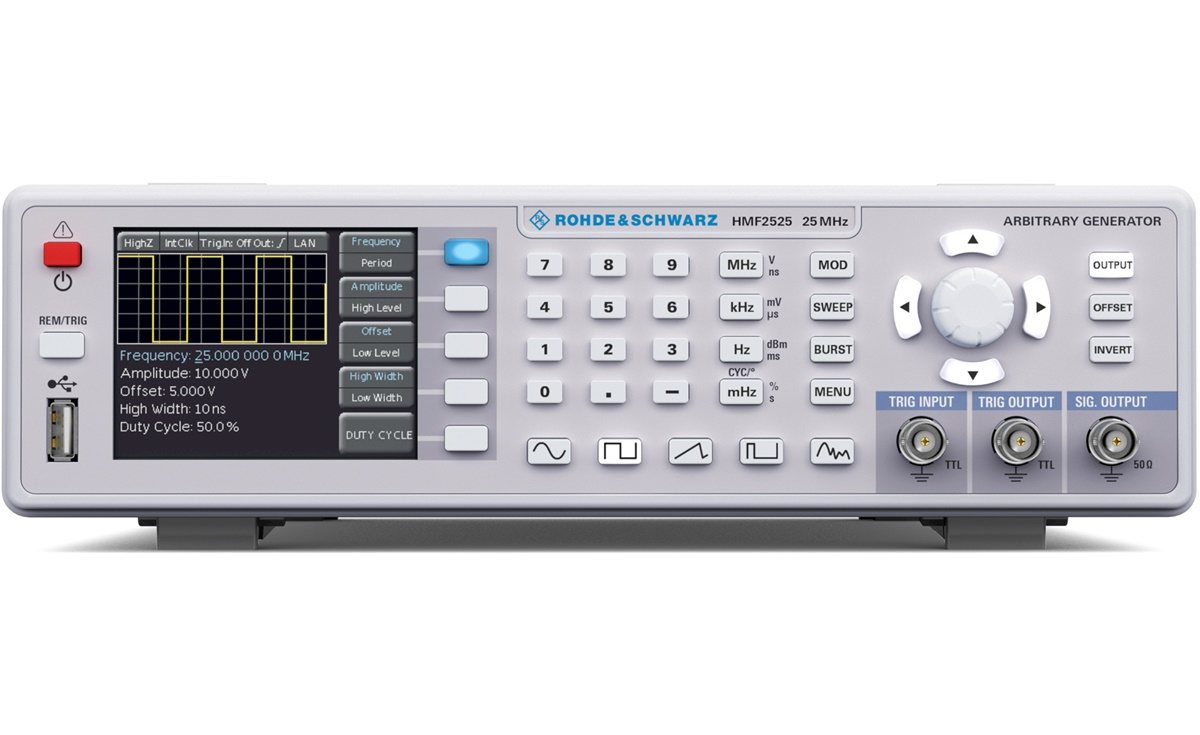

Mit der HMF2500 Serie bietet Rohde & Schwarz Premium Funktionsgeneratoren, die nach dem DDS Prinzip verschiedenste Signalformen wie Sinus, Rechteck, Puls und Dreieck in hoher Qualität erzeugen können. Desweiteren können auch frei definierbare arbiträre Signale mit einer Signallänge von bis zu 256 k generiert werden.
Alle nötigen Informationen können bequem vom 8,9 cm großen TFT Display abgelesen werden und das lüfterlose Design sorgt für eine ruhige Arbeitsumgebung.
| Modellübersicht | HMF2525 | HMF2550 |
|---|---|---|
| Max. Frequenz | 25 MHz | 50 MHz |
| Abtastrate | 250 MSa/s | 250 MSa/s |
| Auflösung | 1 µHz | 1 µHz |
| Ausgänge (Kanäle) | 1 | 1 |
Besondere Eigenschaften
- Frequenzbereich 10 µHz bis 25 MHz / 50 MHz
- Dreieck und Rampen-Signal bis zu 10 MHz
- Puls: Frequenzbereich von 100 µHz bis 12.5MHz / 25 MHz
- Ausgangsspannung: 5 mVPP bis 10 VPP (in 50 Ω Last)
- DC Offset: ± 5 mV bis 5 V
- Ausgangsimpedanz stufenlos anpassbar von 1 Ω bis 10 kΩ
- Harmonische Gesamtverzerrung: 0.04% (f < 100 kHz)
- Wellenformen: Sinus, Rechteck, Puls, Dreieck, Rampe und arbiträre Signale
(inkl. standard Kurven: weißes Rauschen, rosa Rauschen, Kardiac, exponentieller Anstieg/Abfall, etc.) - Modulationsmodus: AM, FM, Puls, PWM, FSK (intern und extern)
- Arbiträrer Funktionsgenerator: 250 MSa/s, 14bit, 256 kSa
- Einfache Wellenform Erstellung über Standard PC Software
- Oszillographische Signalanzeige

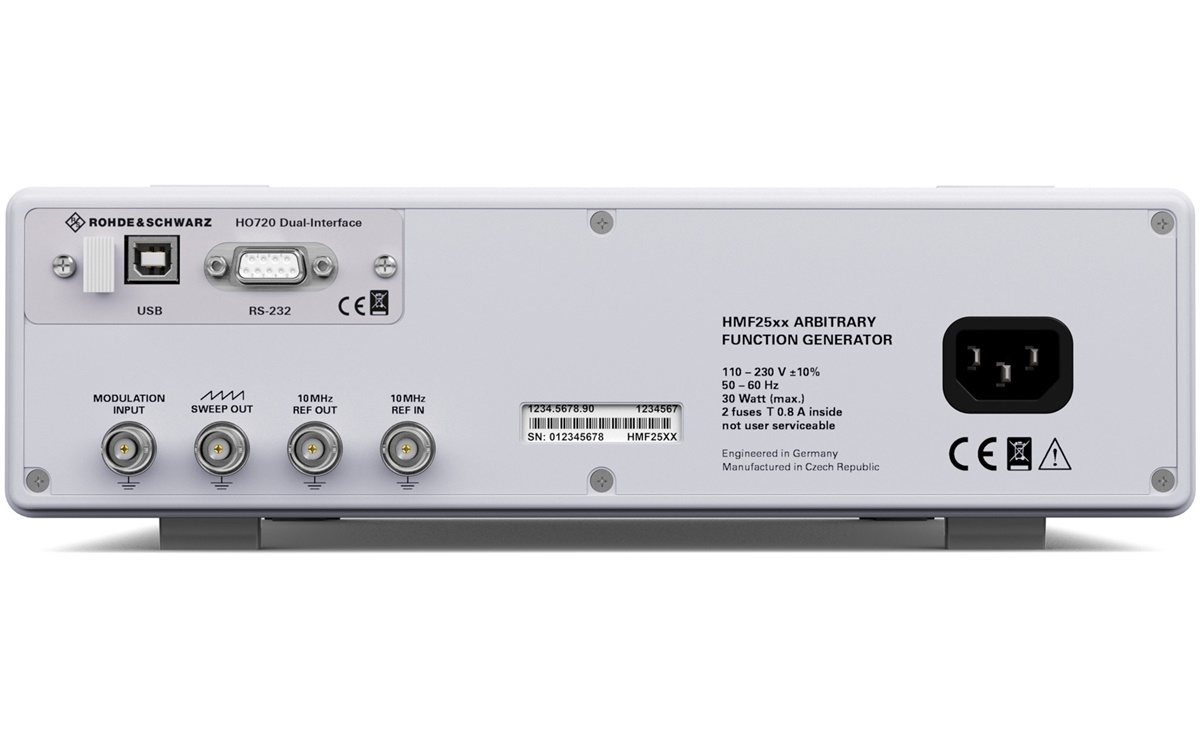

- Front USB Anschluß zum einfachen Speichern und Laden von Signalen und Einstellungen, RS-232/USB dual Schnittstelle für Fernsteuerung, LAN optional
- BNC Schnittstellen: Modulationseingang, Sweep Ausgang, Trigger (Eingang, Ausgang), 10 MHz Referenz (Eingang, Ausgang, ±1 ppm TCXO)
- Lüfterloses Design
Downloads
Datenblatt
Rohde & Schwarz HMF2525 Datenblatt
Sprache: Englisch
Version: V 2
Dateigröße: 462.52 KiB
Erscheinungsdatum: 21.06.2016
Rohde & Schwarz HMF2525 Datenblatt
Sprache: Deutsch
Version: V 02
Dateigröße: 473.11 KiB
Erscheinungsdatum: 21.06.2021
Anleitung
Rohde & Schwarz HMF25XX Anleitung
Sprache: Deutsch, Englisch
Version: V 05
Dateigröße: 5.73 MiB
Erscheinungsdatum: 27.01.2021
