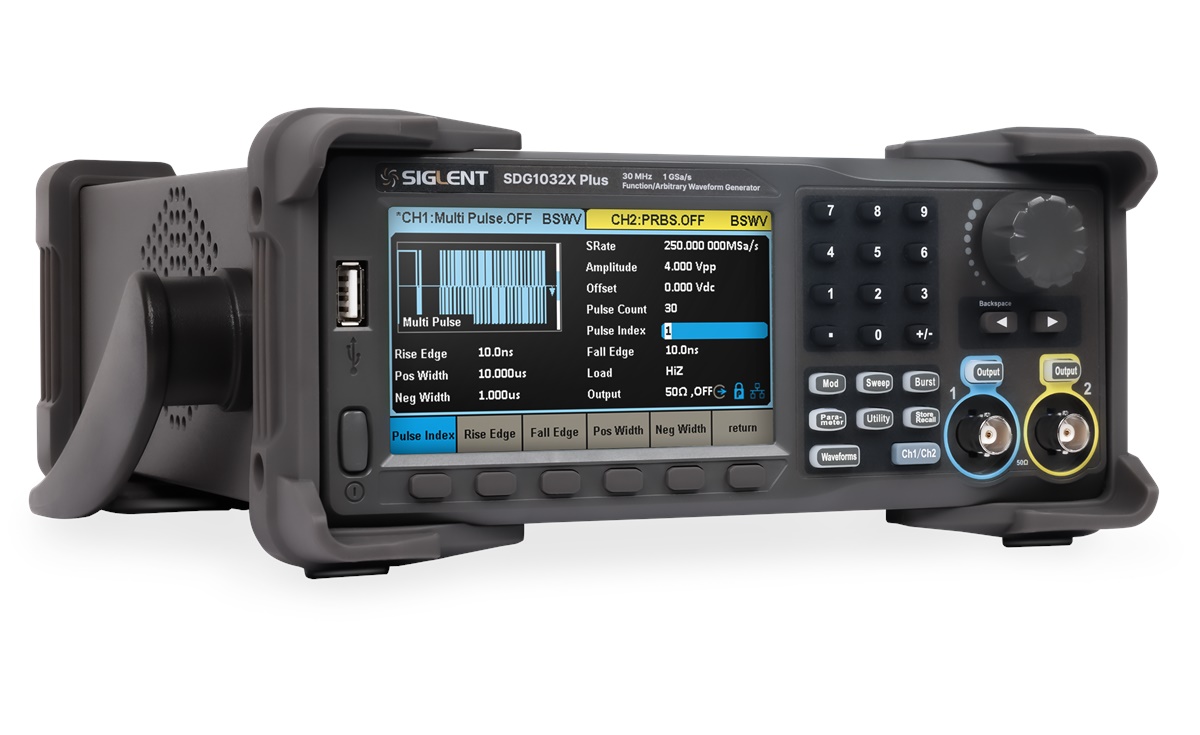

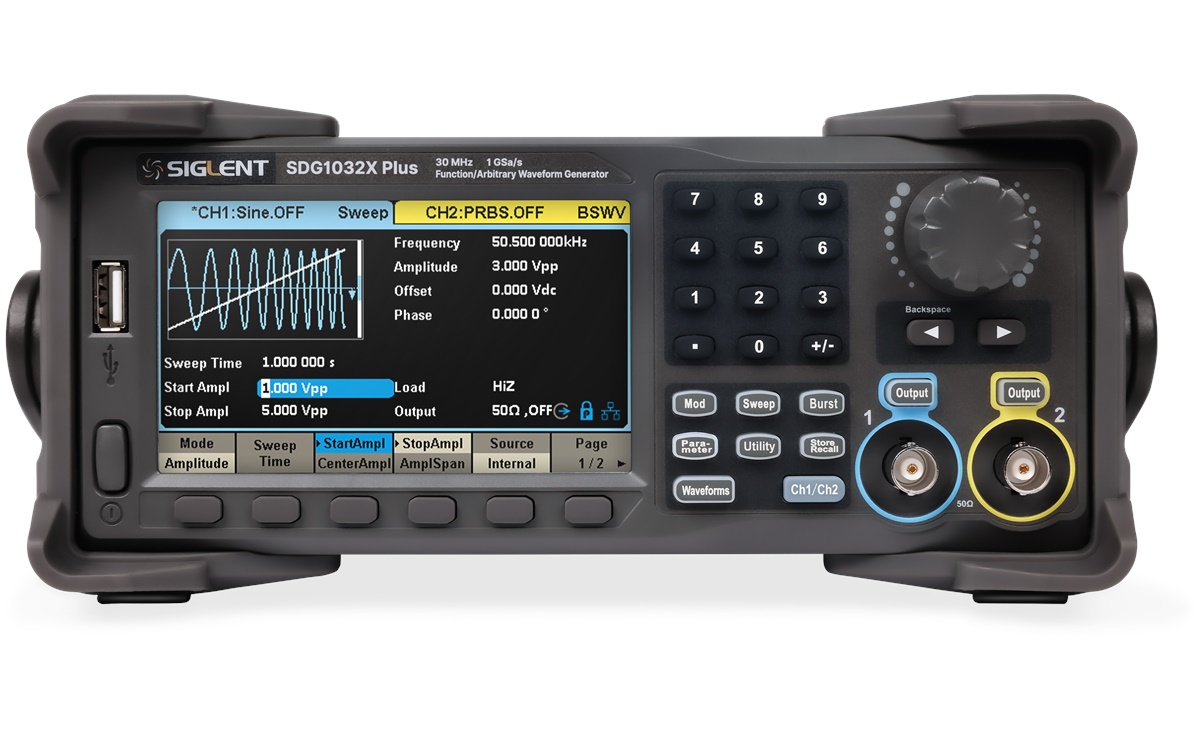

Name: Siglent SDG1032X Plus
Brand: Siglent
SKU: 726634158923
Availability: InStock
Rating: 5.0 (4 reviews)

Beschreibung

Das Siglent SDG1032X Plus ist ein Zweikanal-Funktionsgenerator (Arbitrary Waveform Generator) zur Erzeugung hochwertiger Ausgangssignale bis 30 MHz (Sinus). Neben den analogen Ausgängen verfügen die Geräte über eine USB-Host, eine USB-Device und eine LAN Schnittstelle. Die Siglent Funktionsgeneratoren besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung auf dem Display einfach bedienbar.

Modellübersicht	SDG1022X Plus	SDG1032X Plus	SDG1062X Plus
Max. Frequenz	25 MHz	30 MHz	60 MHz
Vertikale Auflösung	16 Bits	16 Bits	16 Bits
Abtastrate	1 GSa	1 GSa	1 GSa
Max. Amplitude	± 10 V	± 10 V	± 10 V
Frequenzzähler	bis zu 200 MHz	bis zu 200 MHz	bis zu 200 MHz
Kanäle	2	2	2

Alle technischen Daten finden Sie im Datenblatt

Besondere Eigenschaften

Zweikanalig, maximale Ausgangsfrequenz 30 MHz, maximale Ausgangsamplitude 20 Vss
Abtastrate des Digital-Analog-Wandlers 1 GSa/s, 16-bit vertikale Auflösung
Innovative TrueArb-Technologie, basierend auf einer Punkt-für-Punkt-Architektur, unterstützt jede 24pts ~ 8Mpts Arb Wellenform mit einer Abtastrate im Bereich von 1 μSa/s ~ 250 MSa/s
Unterstützt die Funktion zur Wiedergabe von Sequenzwellen, maximale Speichertiefe pro Kanal 8 Mpts
Innovative EasyPulse-Technologie, die in der Lage ist Rechteck- oder Impulswellenformen mit geringerem Jitter zu erzeugen, bietet eine große Bandbreite und extrem hohe Präzision bei der Einstellung von Impulsbreite und Anstiegs-/Abfallzeiten
Die Multi-Puls-Ausgangsfunktion kann verwendet werden zur Messung der Schaltparameter von Leistungsgeräten und zur Bewertung ihrer dynamischen Eigenschaften
Unterstützt PRBS bis zu 40 Mbps
Zahlreiche analoge und digitale Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM
Sweep- und Burst-Funktion
Harmonische Funktion
Wellenform-Kombinationsfunktion
Hochpräziser Frequenzzähler
196 eingebaute Arbiträrwellenformen
Eingebauter WebServer unterstützt die Gerätesteuerung über Webbrowser
Standard-Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11)
4,3“ LCD-Anzeige

Easy Pulse Technologie

Die innovative EasyPulse Technologie ermöglicht die Erzeugung von Rechteck oder Puls Signalen mit sehr geringem Jitter und hochpräzisen Pulsbreiten und genau einstellbaren Anstiegs- und Abfallzeiten. Wenn ein Rechteck oder Pulssignal per normalem DDS Verfahren erzeugt wird gibt es in den meisten Fällen ein Jitter mit einer Länger eines Taktes, wenn die Abtastrate nicht ein ganzes Vielfaches der Ausgangsfrequenz ist. Die SDG1000X EasyPulse Technologie überwindet diese Schwachstelle des DDS Verfahrens erfolgreich und erzeugt so Wellenformen mit sehr geringem Jitter.

Viele Modulationsarten

Es wird eine große Auswahl an verschiedenen digitalen und analogen Modulationsarten unterstützt, inklusive "interner" und "externer" Modulation. Unterstützte Modulationsarten: AM/DSB-AM/ FM/ PM/ ASK/ FSK/ PSK/ PWM Optionale interne und externe Modulationsquellen.

Burst Funktion

Burst Signale für Sinus, Rechteck, Rampe (Dreieck), Puls oder arbiträren Wellenformen können erzeugt werden. Neben den Burst Modi "N cycle" und "Gated” werden Phasenverschiebungen von 0° to 360° und Burstzeiten von 1 µs bis 1000 s unterstützt.

Sweep Funktion

Unterstützt zwei Sweep-Modi, Frequenz und Amplitude, um Frequenz- und Amplitudensweep einfach zu implementieren. Unterstützt zwei Sweep-Typen: linear und logarithmisch, und drei Richtungen: aufwärts, abwärts und auf_abwärts. Drei Triggerquellen sind verfügbar: intern, extern und manuell.

Frequenzzähler

Die Geräte besitzen einen eingebauten präzisen Frequenzzähler mit einem Frequenzbereich von 0,1 Hz bis 200 MHz. Durch einen gesonderten Eingang auf der Geräterückseite kann der Frequenzzähler unabhängig von den beiden analogen Ausgangskanälen genutzt werden.
