Beschreibung

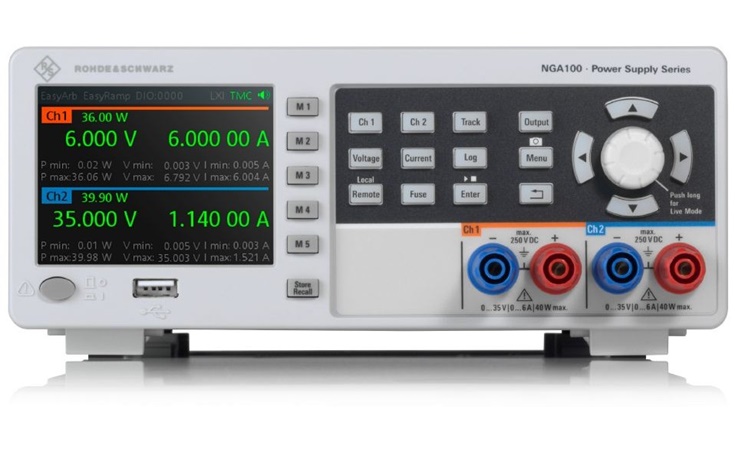

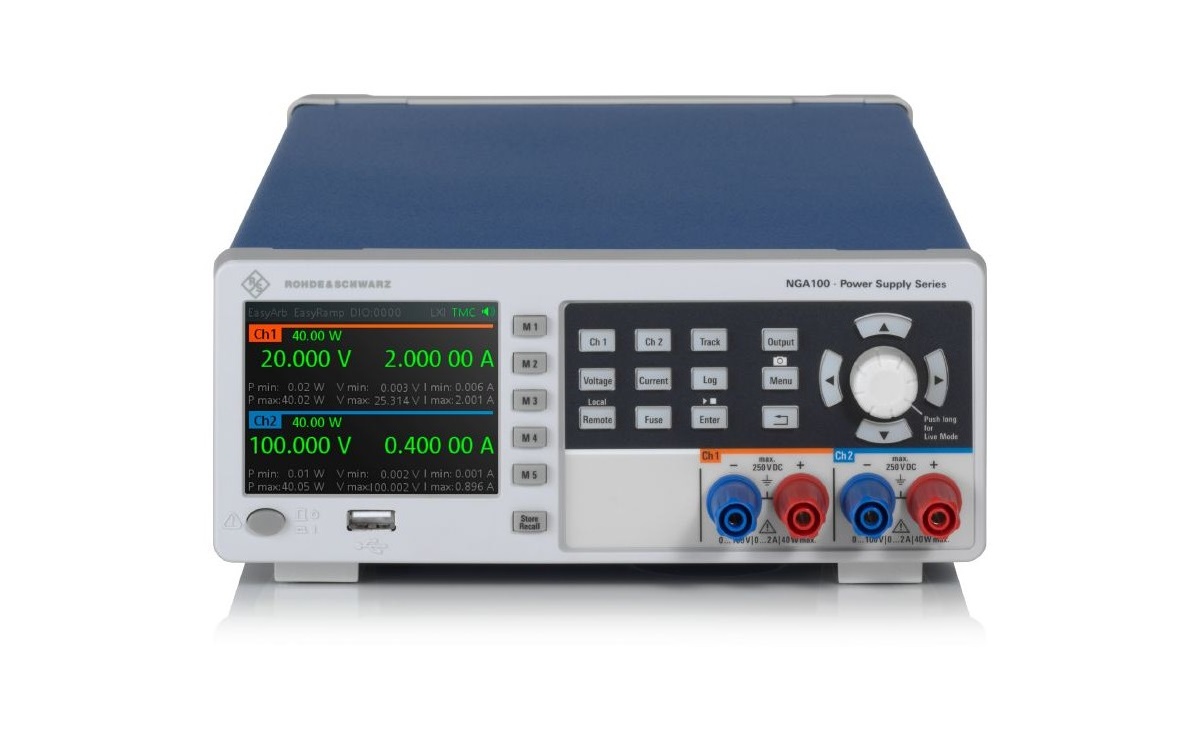

Die Gerätefamilie R&S® NGA100 besteht aus vier Modellen mit einer maximalen Gesamtleistung von bis zu 80 W und einem durchgehenden Spannungsbereich von 0 V bis 100 V. Das Ein-Kanal-Modell R&S® NGA101 liefert maximal 6 A, das Zwei-Kanal-Modell R&S® NGA102 maximal 2 A pro Kanal. Bei den Zwei-Kanal-Modellen sind die Ausgänge parallel oder in Serie schaltbar, um die Spannungen beziehungsweise Ströme zu erhöhen. Die Ausgänge der Kanäle sind galvanisch isoliert und vom Schutzleiter getrennt.

Die Spannungs-, Strom- und Leistungswerte werden auf einem brillanten QVGA-Display angezeigt.

Nützliche Funktionen, wie das versetzte Einschalten der Kanäle, direkt am Gerät programmierbare EasyArb- und EasyRamp-Funktionen, ein Analogeingang zum externen Steuern von Spannungswerten, ein externer Trigger-Eingang zum Schalten von Kanälen und Arbitrary-Schritten, umfangreiche Logging-Funktionen und ein integriertes Energiemeter sind für Entwickler und Industrieanwender wichtig.

Die R&S® NGA141 Netzgeräte bieten eine Reihe von Schutzfunktionen, um das Gerät und die Messobjekte vor Schäden zu bewahren. Der Anwender kann für jeden Kanal separat den Maximalstrom (elektronische Sicherung, Overcurrent Protection/OCP), die Maximalspannung (Overvoltage Protection/OVP) oder die Maximalleistung (Overpower Protection/OPP) festlegen. Bei Erreichen eines solchen Grenzwerts schaltet der betroffene Kanal ab. Der Übertemperaturschutz (Overtemperature Protection, OTP) verhindert das Überhitzen des Geräts. Die Switching-Technologie sorgt für einen hohen Wirkungsgrad bei minimaler Wärmeabgabe selbst unter Volllast.

In industriellen Anwendungen werden Netzgeräte häufig in 19"-Racks installiert. Hierfür steht der R&S®HZN96 Gestelleinbausatz zur Verfügung, der sogar zwei Geräte dieser Klasse nebeneinander aufnehmen kann.

Auf der Geräterückseite befinden sich zusätzliche Anschlüsse für alle Kanäle (inklusive der Sense-Leitungen), die den Einsatz in Systemschränken vereinfachen.

Die Netzgeräte können über LAN oder USB gesteuert werden.

Modell	NGA101	NGA141	NGA102	NGA142
Ausgangskanäle	1	1	2	2
Max. Gesamtleistung	40 W	40 W	80 W	80 W
Max. Gesamtleistung/Kanal	40 W	40 W	40 W	40 W
Ausgangsspannung pro Kanal	0...35 V	0...100 V	0...35 V (70 V Serien-Modus)	0...100 V (200 V Serien-Modus)
Max. Ausgangsstrom pro Kanal	6 A	2 A	6 A (12 A Parallel-Modus)	2 A (4 A Parallel-Modus)

Das NGA142COMB ist zusätzlich mit der Option R&S®NGA-K103 DIGITAL TRIGGER I/O ausgestattet

Ausgangsmessungen	Funktionen: Spannung, Strom, Leistung; Rückleseauflösung Spannung 1 mV/Strom 100 µA/Low-Current-Messbereich (≤200 mA Ausgangsstrom) 1 µA
Schutz	OVP (Überspannungsschutz), OPP (Überleistungsschutz), OCP (Überstromschutz, elektronische Sicherung), OTP (Übertemperaturschutz)
Arbiträrfunktion	Parameter: Spannung, Strom, Zeit, max. 128 Punkte
Datenlogging	10 Samples/s auf externes USB-Laufwerk
Anzeige	3,5"/8,89 cm QVGA
Schnittstellen	Standard USB-TMC, USB-CDC (virtueller COM-Port), LAN, Option WLAN (NGA-K102)
