Beschreibung

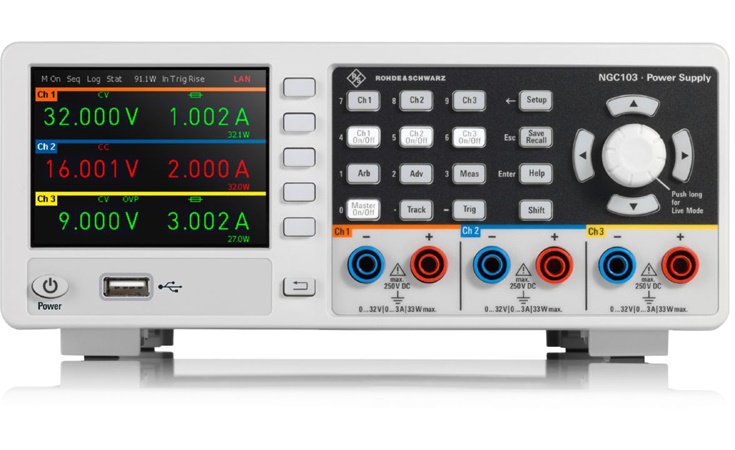

Die Gerätefamilie R&S® NGC100 besteht aus drei Modellen mit einer maximalen Gesamtleistung von bis zu 100 W und einem durchgehenden Spannungsbereich von 0 V bis 32 V. Das Ein-Kanal-Modell R&S® NGC101 liefert maximal 10 A, das Zwei-Kanal-Modell R&S® NGC102 maximal 5 A und das Drei-Kanal-Modell R&S® NGC103 maximal 3 A pro Kanal. Bei den Zwei- und Drei-Kanal-Modellen sind die Ausgänge parallel oder in Serie schaltbar, um die Spannungen beziehungsweise Ströme zu erhöhen.

Dazu sind die Ausgänge galvanisch voneinander getrennt, erdfrei sowie überlastungs- und kurzschlussfest.

Die Spannungs-, Strom- und Leistungswerte werden auf einem brillanten QVGA-Display angezeigt.

Nützliche Funktionen, wie das versetzte Einschalten der Kanäle, direkt am Gerät programmierbare EasyArb- und EasyRamp-Funktionen, ein Analogeingang zum externen Steuern von Spannungswerten, ein externer Trigger-Eingang zum Schalten von Kanälen und Arbitrary-Schritten, umfangreiche Logging-Funktionen und ein integriertes Energiemeter sind für Entwickler und Industrieanwender wichtig.

Die R&S® NGC103-G Netzgeräte bieten eine Reihe von Schutzfunktionen, um das Gerät und die Messobjekte vor Schäden zu bewahren. Der Anwender kann für jeden Kanal separat den Maximalstrom (elektronische Sicherung, Overcurrent Protection/OCP), die Maximalspannung (Overvoltage Protection/OVP) oder die Maximalleistung (Overpower Protection/OPP) festlegen. Bei Erreichen eines solchen Grenzwerts schaltet der betroffene Kanal ab. Der Übertemperaturschutz (Overtemperature Protection, OTP) verhindert das Überhitzen des Geräts.

Die Switching-Technologie sorgt für einen hohen Wirkungsgrad bei minimaler Wärmeabgabe selbst unter Volllast.

In industriellen Anwendungen werden Netzgeräte häufig in 19"-Racks installiert. Hierfür steht der R&S®HZC95 Gestelleinbausatz zur Verfügung, der sogar zwei Geräte dieser Klasse nebeneinander aufnehmen kann.

Auf der Geräterückseite befinden sich zusätzliche Anschlüsse für alle Kanäle (inklusive der Sense-Leitungen), die den Einsatz in Systemschränken vereinfachen.

Die Netzgeräte können über LAN, USB oder bei den Modellen R&S®NGC100-G auch über eine GPIB-Schnittstelle gesteuert werden.

Modellübersicht	NGC101	NGC101-G	NGC102	NGC102-G	NGC103	NGC103-G
Kanäle	1	1	2	2	3	3
Max. Ausgangsleistung	100 W	100 W	100 W	100 W	100 W	100 W
Ausgangsleistung pro Kanal	max. 100 W	max. 100 W	max. 50 W	max. 50 W	max. 33 W	max. 33 W
Ausgangsspannung pro Kanal	0 V bis 32 V	0 V bis 32 V	0 V bis 32 V	0 V bis 32 V	0 V bis 32 V	0 V bis 32 V
Ausgangsstrom pro Kanal	0 A bis 10 A	0 A bis 10 A	0 A bis 5 A	0 A bis 5 A	0 A bis 3 A	0 A bis 3 A
GPIB-Schnittstelle
