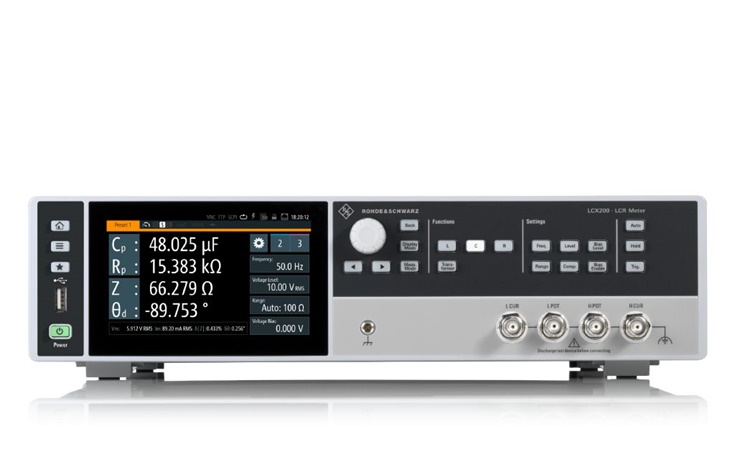

Die R&S® LCX LCR-Meter sind vielseitig einsetzbar und messen äußerst genau und schnell. Daher sind sie perfekt für anspruchsvolle Anwendungen in Forschung, Entwicklung und Produktion geeignet. Mit zwei Gerätemodellen und verschiedenen Optionsmöglichkeiten werden Anwendungen bis zu 10 MHz Messfrequenz abgedeckt.
Interne und externe Bias-Funktionen, umfassende Analysemöglichkeiten und vielseitige Testadapter runden das breite Einsatzspektrum ab.
Das R&S® LCX100 LCR-Meter deckt den Frequenzbereich von 4 Hz bis 300 kHz ab. Das R&S® LCX200 hingegen bietet eine obere Grenzfrequenz von 500 kHz und ist, falls erforderlich, mittels Softwareoptionen auf 1 MHz oder 10 MHz erweiterbar.
Alle Geräte führen auch Gleichstrommessungen durch. Intern erzeugte Spannungen von bis zu 10 V decken die meisten Anwendungen ab. Optional können extern Bias-Spannungen von bis zu 40 V angelegt werden. Mit einer schnellen Logging-Funktion können alle Messwerte bis zu zehnmal pro Sekunde aufgezeichnet werden. Dynamische Impedanzmessungen sind mit der erweiterten Analysefunktion durchführbar.
Bei diesen Sweep-Messungen werden die Impedanzwerte bei einer Reihe von Frequenzwerten oder anderen Parametern ermittelt. Über digitale Ein/Ausgänge können Messungen extern getriggert und gesteuert werden. Die Binning-Funktion erlaubt es, die gemessenen Bauelemente entsprechend ihrer Werte in bis zu acht Kategorien zu sortieren.
Der großflächige, kapazitive Touchscreen ist das zentrale Element für die moderne und intuitive Bedienung der Geräte. Die Messergebnisse können dabei auch grafisch dargestellt werden. Die Fernsteuerbarkeit und der Rackeinbau prädestinieren das R&S® LCX für den Systemeinsatz.
Hauptmerkmale
| Modell | R&S LCX100 | R&S LCX200 |
|---|---|---|
| Testsignal-Frequenz | DC, 4 Hz bis 300 kHz | DC, 4 Hz bis 10 MHz (Option) |
| Testsignal-Spannung | 100 mV bis 10 V | < 1 MHz: 100 mV bis 10 V,
|
Gemeinsame Merkmale
| Modell | R&S LCX100 / LCX200 |
|---|---|
| Grundgenauigkeit (Impedanzmessung) | 0,05 % |
| Messbereich | 100 mΩ bis 100 MΩ |
| DC-Bias-Spannung (intern) | 0 V bis +10 V |
| DC-Bias-Strom (intern) | 0 mA bis 200 mA |
| Externe DC-Bias-Spannung, Eingang | 0 V bis +40 V |
| Quellenimpedanz | 100 Ω, 10 Ω |
| Unterstützte Messungen |
|
Weitere technische Daten der LCX finden Sie im LCX Datenblatt.
Besondere Features
-06-1200x720-White-min.jpg)
Anzeige
Neben einer Vielfalt von Impedanzmessungen verfügen die beiden R&S®LCX LCR-Meter über die Möglichkeit, Widerstände bei Gleichspannung und Transformatoren zu vermessen. Das Display kann gleichzeitig bis zu vier Messparameter darstellen.-05-1200x720-White-min.jpg)

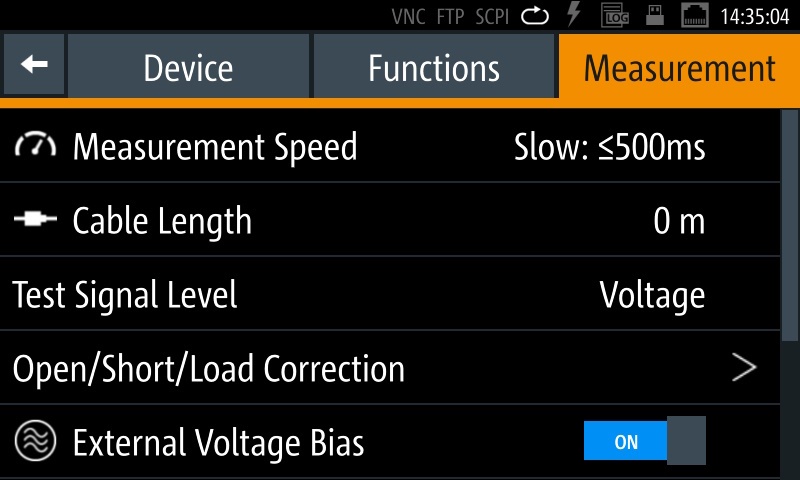

Testsignale
Testsignale und Messfunktionen können nach Bedarf eingestellt werden-07-1200x1313-White-min.jpg)

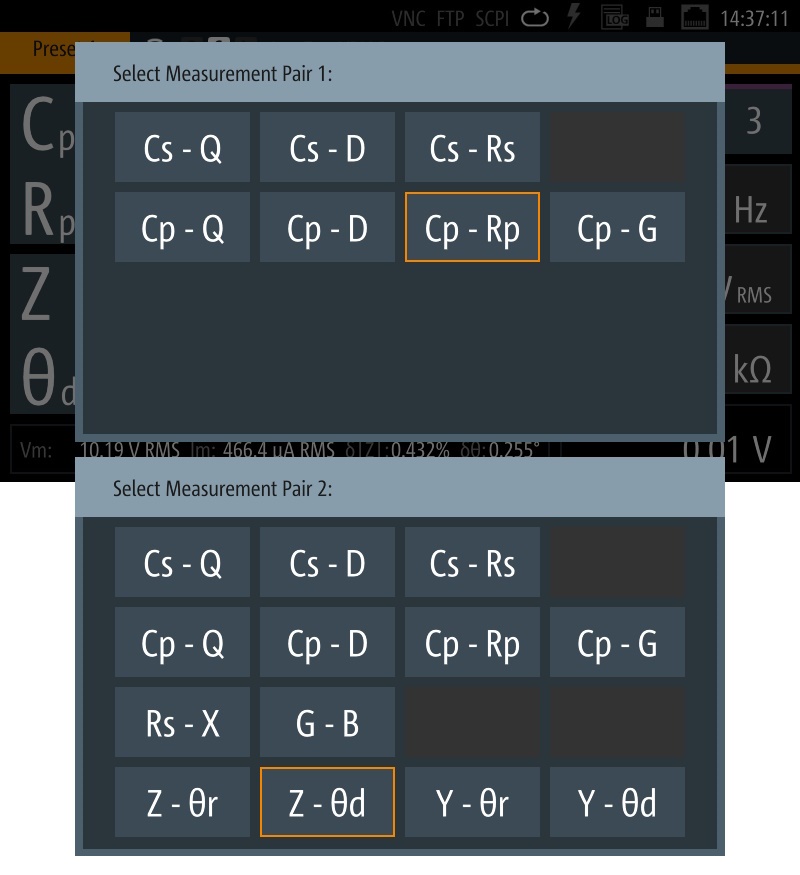

Messfunktionen
Messsfunktionen sind paarweise wählbar-08-1200x611-White-min.jpg)
Digitale Ein-/Ausgänge und Binning
Eine weitere Option für die R&S®LCX100//LCX200 Messgeräte ist ein Satz digitaler Ein-/Ausgänge. Dieser enthält einen Trigger-Eingang (als BNC-Anschluss ausgeführt) und acht Datenleitungen für die sogenannte Binning-Funktion. Dafür können die ermittelten Messergebnisse in bis zu acht Toleranzbereiche eingeteilt und die gemessenen Bauelemente gemäß ihrer Werte (gesteuert über diese Digitalleitungen) in vom Kunden installierte Sortierbehälter aufgeteilt werden. Die Hardware der Option R&S®LCX-K107 ist bereits installiert; die Funktion lässt sich über einen Keycode freischalten.-10-1200x720-White-min.jpg)
Touchscreen mit hoher Auflösung
Der großflächige, kapazitive Touchscreen ist das zentrale Element in der Bedienung der R&S®LCX Messgeräte. Durch kurzes Antippen eines Zahlenwertes erscheint eine virtuelle Tastatur, über die der gewünschte Wert eingegeben wird. Alternativ können Spannung, Strom und Frequenzwerte mit dem Drehknopf eingestellt werden. Alle weniger häufig genutzten Funktionen werden über Menüs aufgerufen und bedient. Mit seiner hohen Auflösung setzt das Display neue Maßstäbe bei LCR-Metern. Große, kontrastreiche Anzeigefelder für alle Messwerte ermöglichen gute Lesbarkeit, auch bei größerer Entfernung. Außerdem lassen sich vielfältige Zusatzinformationen wie Einstellwerte oder Statistikwerte darstellen. Über den Status eingestellter Spezialfunktionen wird der Anwender durch entsprechende Icons informiert.-12-1200x720-White-min.jpg)
Grafische Darstellung der Messungen
Das große Display kann auch für grafische Darstellungen verwendet werden. Bis zu vier Messfunktionen können gewählt und über der Zeitachse dargestellt werden. Minimum- und Maximumwerte können zusätzlich aufgezeichnet werden.-13-1201x778-White-min.jpg)
Speichern und Laden von Geräteeinstellungen
Häufig benutzte Einstellungen lassen sich einfach über die Save- und Recall-Funktionen speichern und abrufen. Drei Geräteeinstellungen sind direkt über den Touchscreen zugänglich. Weitere Einstellungen können beliebig abgespeichert werden.-21-1200x763-White-min.jpg)
Fernsteuerung der Gerätefunktionen
Für den Einsatz in Testsystemen können die R&S®LCX Geräte ferngesteuert werden. Folgende Schnittstellen stehen zur Verfügung: ► USB- und LAN-(Ethernet)-Schnittstellen sind standardmäßig eingebaut; alle Geräteparameter sind darüber fernsteuerbar. ► IEEE-488-(GPIB)-Schnittstelle (Option R&S®NG-B105): Die Schnittstelle R&S®NG-B105 mit IEEE-488-(GPIB)-Anschluss ist durch den Anwender auch nachträglich einbaubar.
Zugeschnitten für den Einsatz in Laboren und Systemracks
Die R&S®LCX Messgeräte sind Spezialisten für anspruchsvolle Anwendungen. Sie werden in Forschungs- und Entwicklungslaboren eingesetzt und in Produktionstestsystemen integriert. Mit dem R&S®ZZA-GE23 Rackadapter können die Geräte in 19"-Racks installiert werden. Die kompakte Bauweise ist ein wichtiges Kriterium beim Einsatz in Prüfsystemen.-19-1200x970-White-min.jpg)
Testadapter
Mit den LCR-Metern von Rohde & Schwarz können ganz unterschiedliche Komponenten vermessen werden. Je nach Bauform werden hierfür passende Messadapter eingesetzt. Das Messprinzip der selbstabgleichenden Messbrücke (Kelvin-Schaltung) erfordert, dass das jeweilige Messleitungspaar bis zum zu messenden Bauelement geführt wird (Vier-Draht-Messung). Alle Messadapter stellen dies sicher und sind damit ein wesentlicher Bestandteil für genaue Messungen und die Minimierung parasitärer Impedanzen. Die Adapter lassen sich mit den Arretierungshebeln bequem an das Grundgerät anschließen.Downloads
