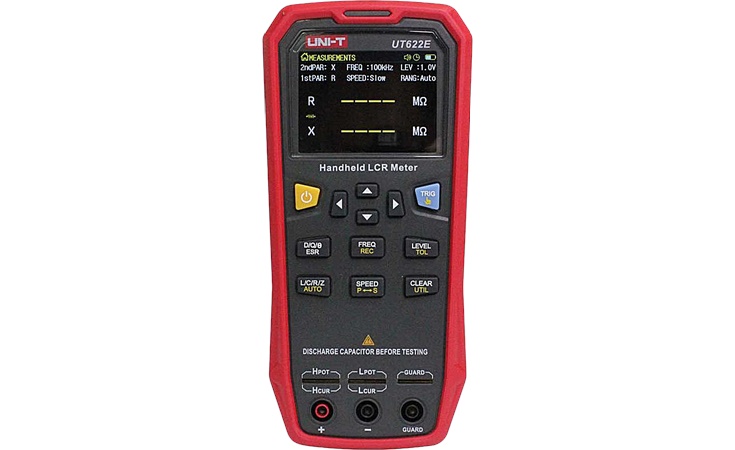

UNI-T UT622E

LCR-Meter für Messungen bis zu 10 MΩ, 100 mF und 100 H, DCR bis 20 MΩ sowie vielen weiteren Kenngrößen. Sehr hohe Grundgenauigkeit bis zu 0,1 %, Testfrequenzen von 100 Hz bis 100 kHz sowie DC, Testspannungen von 0,1 bis 1 Vrms.

2 Jahre Garantie

Nr.: UT622E
EAN: 6935750562239

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

auf Lager

€ 269,- Netto

€ 320,11 inkl. MwSt.

Beschreibung

Die UT622-Baureihe bietet leistungsstarke, tragbare Bauteilmessgeräte (LCR-Meter), die Induktivitäten, Widerstände und Kondensatoren sowie deren sekundäre Kenngrößen D (Verlustfaktor), Q (Gütefaktor), Θ (Phasenwinkel in Grad), Θ (Phasenwinkel in Bogenmaß) und ESR (Serien- oder Parallel-Ersatzwiderstand) messen können.

Die Parameter der Komponenten werden durch eine Wechselspannung mit einer wählbaren Frequenz von 100, 120, 1.000, 10.000 oder 100.000 Hz und einer wählbaren Amplitude von 0,1 Vrms, 0,3 Vrms, 1,0 Vrms gemessen. Die Ausgangsimpedanz der Signalquelle beträgt 100 Ω. Dabei beträgt die maximale Messgenauigkeit 0,1 %. Auf dem 2,8" TFT-LCD-Display des Gerätes können alle Messungen exakt angezeigt werden.

Die UT622 sind perfekt für professionelle Anwender geeignet, die ein hochwertiges und genaues LCR-Meter (Komponententester) suchen. Sie erfüllen alle EU-Sicherheitsstandards.

Eigenschaften

manuelles LCR-Messgerät für primäre und sekundäre Parameter von Komponenten
automatische Bauteilidentifikation
Messung mit Wechselspannung 100, 120, 1.000, 10.000 oder 100.000 Hz
großes hintergrundbeleuchtetes TFT-LCD-Display mit 10 Helligkeitsstufen
der Anzeigebereich beträgt maximal 99999 Zähler
maximale Genauigkeit 0,1 %
Möglichkeit, Komponenten gemäß vorgegebener Toleranzen auszuwählen
wählbare Amplitude Messspannung 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
äquivalente Modusauswahl (für Z <100 Ω seriell, für Z < 10 kΩ parallel)
Mini-USB Schnittstelle zur Datenübertragung zum PC / zum Laden des Geräts
eingebauter Akku mit hoher Kapazität: 1800 mAh
Stromversorgung: Akku oder Netzgerät
Laufzeit mit einer Akkuladung: ca. 8 Stunden
Funktionen im Aufzeichnungsmodus und Datenstatistik: AVG (Durchschnitt), MAX, MIN
Automatische Abschaltung: nach 5, 15, 30, 60 Minuten
akustischer und optischer Alarm zum Vergleich der Toleranzergebnisse
Unterbrechungs- oder Kurzschlusstester zurücksetzen: ja
Einstellung des Toleranzwerts vom Nennwert: 1 % bis 20 %, Standard 5 %
Komponentenzählung: alle, konform, nicht konform

Lieferumfang:

Gerät UT622 (A, C oder E)
USB-Schnittstellenkabel
zweipolige Prüfkabel mit Krokodilklemmen UTR-002 (UT622A)
vierpoliges Kelvin-Testkabel UTR-L100k-H (UT622C und UT622E)
vergoldete Kurzschlussbrücke UTR-001

Modellübersicht

Modell	UT622A	UT622C	UT622E
Max Testfrequenz	10 kHz	100 kHz	100 kHz
Genauigkeit	0,1 %	0,1 %	0,1 %
Max. Testrate	20x/s	20x/s	20x/s
DCR	Nein	Nein	Ja
Anschluss	Mini USB	Mini USB	Mini USB
Display	2,8" TFT LCD	2,8" TFT LCD	2,8" TFT LCD

Funktion
Messparameter	Primärer Parameter: L/C/R/Z/DCR (UT622E) Sekundäre Parameter: D/Q/X/B-Deg/G-Rad/ESR
Äquivalenzmodus	Seriell/Parallel
Parameter und äquivalenter Modus	Manuell/Auto
Bereich	Auto/Hold
Konfiguration der Prüfklemmen	2+1, 4+1
Prüfgeschwindigkeit	Schnell (20 mal/s), Mittel (5 mal/s) oder Langsam (2 mal/s)
Löschkorrektur	Offen/Kurzschluss-Löschung
Aufzeichnung und Datenstatistik	Durchschnittswert, Höchstwert und Mindestwert (Min)
Toleranzvergleicher
Sollwert	Einstellbar, nur für den primären Parameter
Toleranz	1 % - 20 %
Akustischer und optischer Alarm	Einstellbar
Zähler	bestandene Prüfungen, nicht bestandene Prüfungen, Gesamtzahl
Prüfsignal
Testpegel	0,1 Vrms / 0,3 Vrms / 1,O Vrms
DCR-Testpegel	DC1 V (UT622E)
Ausgangsimpedanz der Signalquelle	100 f
Anzeige
Hintergrundbeleuchtung	Einstellbare 10-stufige Helligkeit
Messungsanzeige	Maximale Ablesung des Primärparameters 99999
	Mindestauflösung des Sekundärparameters 0/0/B: 0,0001

Features der UT622-Serie

Menüanzeige

Beschriftung und Statusleiste: einschließlich Eingabeaufforderung und Status-Symbol
Parameterbereich: Anzeige der wichtigsten eingestellten Parameter
Hauptparameter-Messanzeige: zeigt hauptsächlich die Hauptparameter L/C/R und Testdaten an
Äquivalent-Modus: Anzeige des aktuellen Äquivalenzmodus: Serienmodus oder Parallelmodus
Anzeigebereich für die Messung der sekundären Parameter: Zeigt hauptsächlich die Daten des Sekundärparameters D/Q/0/ESR-Test an

Signalfrequenz u. -bereich

Verschiedene Frequenzen sind verfügbar: Signalfrequenz: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz (nur UT622C und UT622E)
Signalpegel: 0,1 Vrms, 0,3 Vrm, 1 Vrms

Stromversorgung

Stromversorgung Die UT622-Serie verfügt über zwei Stromversorgungsmethoden: Stromversorgung über Lithium-Polymer-Akku und Stromversorgung über USB-Netzteil. Zwischen den beiden Stromversorgungsmodi kann das Gerät automatisch den unterbrechungsfreien Stromversorgungsmodus basierend auf dem Prinzip der externen Strompriorität umschalten. Die UT622-Serie kann zur Stromversorgung und zum Aufladen über ein MiniUSB-Ladekabel an einen externen USB-Netzadapter oder zum Aufladen und zur Kommunikation über ein MiniUSB-Kabel direkt an einen USB-Anschluss eines Computers angeschlossen werden.

Messanschlüsse

Unterstützt die einfache Prüfung mit drei Anschlüssen, die Endlosprüfung an der Stirnseite und die Erweiterung der Kelvin-Testlinie. Ermöglicht sowohl einfache als auch hochpräzise Prüfungen.
