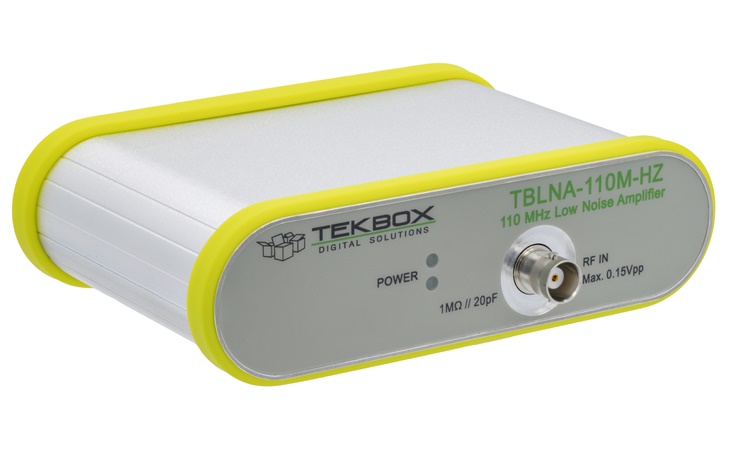

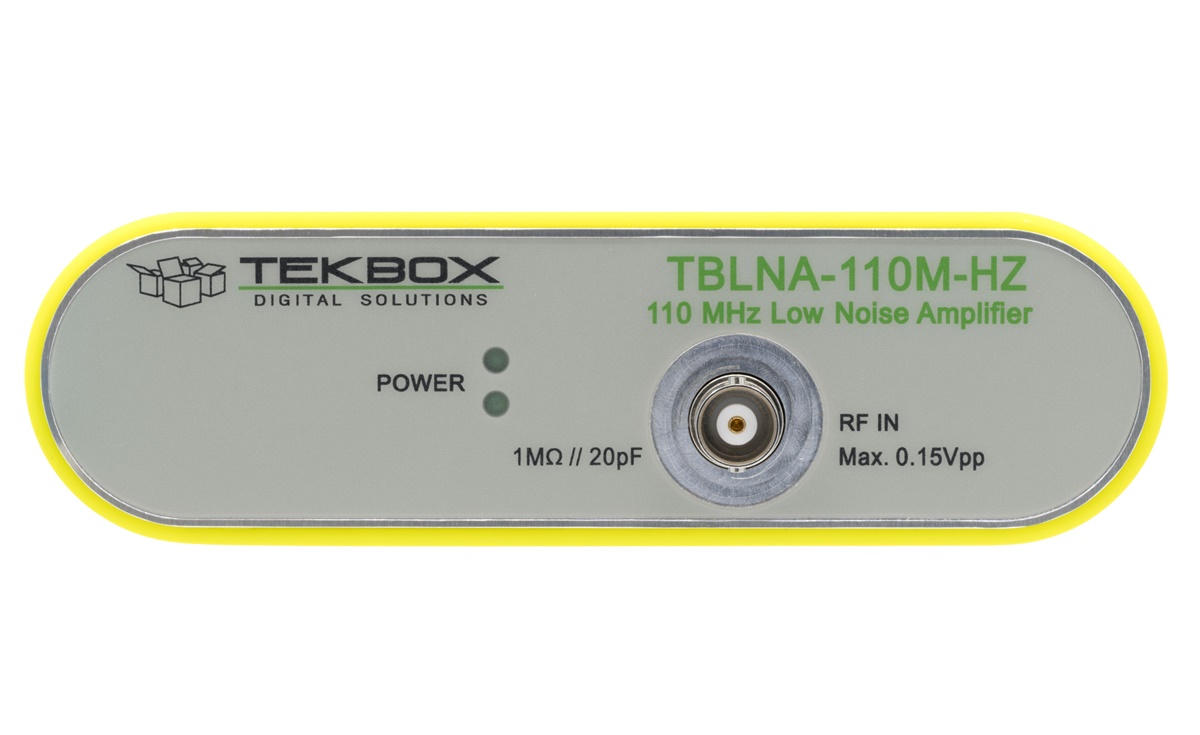

TekBox TBLNA-110M-HZ

Der TBLNA-110M-HZ ist ein DC-gekoppelter Impedanzwandler von 1 MΩ bis 50 Ohm mit einem flachen Frequenzgang im Bereich von DC bis 110 MHz und einer 3-dB-Bandbreite von DC bis 500 MHz. Einer der beiden separaten Ausgänge des Impedanzwandlers hat eine Verstärkung von 0 dB, während der andere eine Verstärkung von 20 dB aufweist. Wenn der TBLNA110M-HZ mit einer 1:10-Oszilloskopsonde verwendet wird, entspricht dies einer Verstärkung von -20 dB oder 0 dB.

Anwendung

In-Circuit-Messungen in 50-Ohm-Systemen unter Verwendung von Standard-Oszilloskop-Sonden.

Hochohmiges Frontend für Spektrumanalysatoren und andere HF-Geräte mit 50-Ohm-Eingängen.

Technische Daten

Allgemeine Spezifikationen

• Flacher Frequenzbereich: DC – 110 MHz, typ.
• 3-dB-Frequenzbereich: DC – 500 MHz, typ.
• Nutzbarer Frequenzbereich: DC – 1 GHz
• Verstärkung: 0 dB, 20 dB
• HF-Anschlüsse: BNC-Buchse

Eingangsspezifikationen

• Eingangsimpedanz: 1 MΩ // 20 pF
• Eingangsrauschspannung: >2 MHz: typ. <10 nV/√Hz; Details siehe Kapitel 3.3
• Maximaler Eingangspegel für linearen Ausgang:
• 150 mVpp für Ausgangssättigung bei 20 dB Verstärkung, 1:1
• 1,5 Vpp für Ausgangssättigung bei 20 dB Verstärkung, 1:10
• 1,5 Vpp für Ausgangsübersteuerung bei 0 dB Verstärkung, 1:1
• 15 Vpp für Ausgangsübersteuerung bei 0 dB Verstärkung, 1:10
• Maximale Nennwerte: 50 Vpp AC

Ausgangsspezifikation

• Ausgangsimpedanz: 50 Ω, detaillierte Diagramme in Kapitel 3.2

• Ausgangsrückflussdämpfung: > 25 dB, detaillierte Diagramme in Kapitel 3.2

• P1dBout :

  • +8,6 dBm ( 1,7 Vpp ), 20 dB Verstärkungsausgang
  • +8,6 dBm ( ≙ 1,7 Vpp ), 0 dB Verstärkungsausgang

• IP3out :

  • +19 dBm, 20 dB Verstärkungsausgang
  • +19 dBm, 0 dB Verstärkungsausgang

• DC-Offset: < 10 mV Ausgangs-Offset

Versorgungsspezifikation

• Stromanschluss: Koaxial-Strombuchse; 2 mm / 5,5 mm; positiver Mittelleiter
• Anzeige-LEDs: Strom eingeschaltet, Stromversorgung in Ordnung
• Betriebsspannung: 12 V; externe Stromversorgung 100 V – 240 V, 50/60 Hz
• Stromverbrauch: 275 mA
• Betriebstemperaturbereich: -20 °C bis +50 °C
• Abmessungen: B 135 mm x H 40 mm x L 110 mm;
• Gewicht: 350 g
