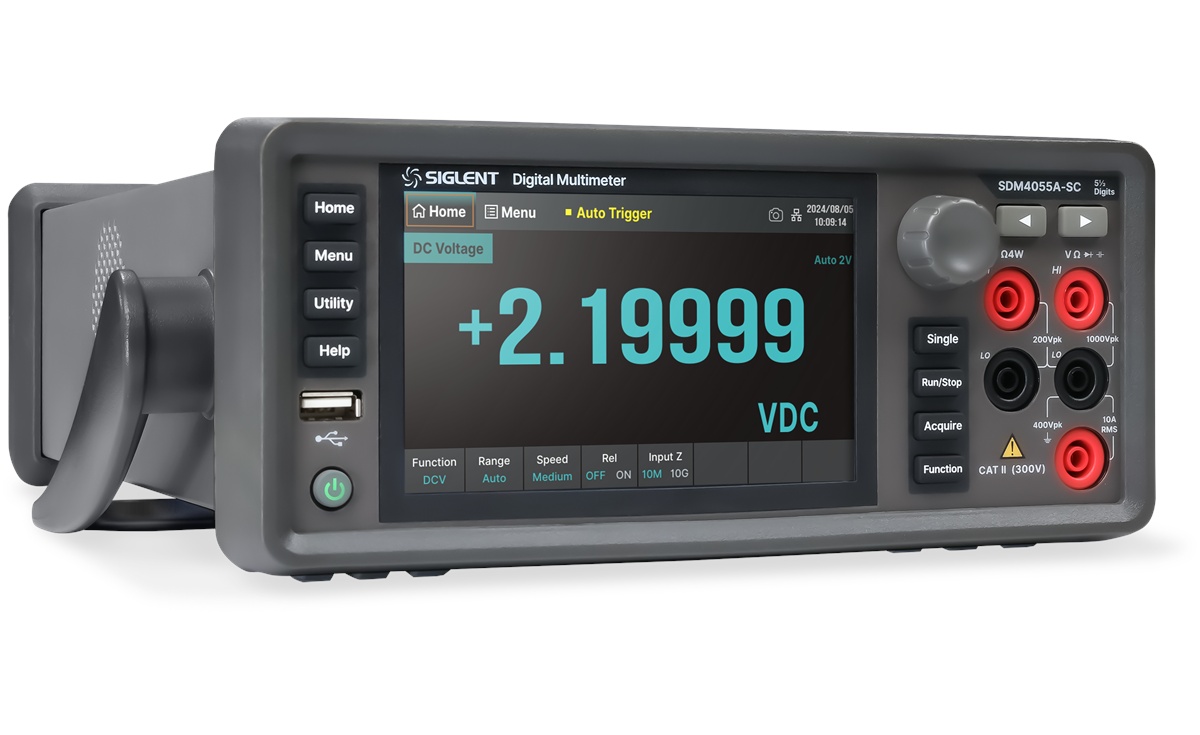

Das Siglent SDM4055A-SC ist ein hochwertiges digitales Tischmultimeter mit einer Abtastrate von max. 4.800 Sa/s. Die Siglent Multimeter besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet.
Die Menüführung ist sehr intuitiv zu verwenden. Das Gerät verhilft Ihnen so in vielen Einsatzgebieten zu präzisen Messergebnissen. Das LCD Touch Display mit seinen 800 x 480 Pixeln ist sehr gut ablesbar und bietet so eine gute Übersicht über die vielen einzelnen Funktionen. Es hat eine maximale Auflösung von 5½ Digits (maximaler Anzeigewert 240.000).
| Modellübersicht | SDM4055A | SDM4055A-SC | SDM4065A | SDM4065A-SC |
|---|---|---|---|---|
| max. Auflösung | 5½ Stellen | 5½ Stellen | 6½ Stellen | 6½ Stellen |
| max. Anzeigewert | 240.000 | 240.000 | 2.200.000 | 2.200.000 |
| max. Abtastrate | 4.800 Sa/s | 4.800 Sa/s | 50.000 Sa/s | 50.000 Sa/s |
| Speichertiefe | 2M readings of history records | 2M readings of history records | 2M readings of history records | 2M readings of history records |
| Interfaces | USB Client, USB Host, LAN, GPIB (optional) | USB Client, USB Host, LAN, GPIB (optional) | USB Client, USB Host, LAN, GPIB(optional) | USB Client, USB Host, LAN, GPIB(optional) |
| Scanner Card (nicht nachrüstbar) |
Scanner Card
| SC1016 Scanner Card | Spezifikationen |
|---|---|
| max. AC Spannung | 125 rms oder 175 V peak, 100 kHz, 0.3 A switched, 125 VA (resistive Last) |
| Kontakt Lebenszyklus |
|
| Kontakt Wiederstand | 75 mΩ (maximum bei 6 VDC, 1 A) |
| Wechselzeit zwischen Kanälen | 280 ms (typical) |
| max. Wechsel Spannung | 250 VAC, 220 VDC |
| max. Wechsel Leistung | 62.5 VA / 30 W |
| Insulationswiederstand | Minimum 1 GΩ |
| Anschluss Typ | Klemmanschluss, #24 AWG Kabelgröße |
Weitere technische Daten der Siglent SDM4055A Serie finden Sie im SDM4055A Datenblatt.
Besondere Features
Data Logging Funktion
Ideal für langfristige Datenerfassungsanwendungen.
Wichtige Spezifikationen:
- Aufnahme-Interval: 0.1 s bis 3600 s
- Max interner Speicher: 2 Mpts
- Max Dateispeicher: 360 Mpts
- Max Dauer: 100 Std
Messbare Parameter: DCV, DCI, ACV, ACI, Ω, Frequenz, Periode, Temperatur.
Digitizer Funktion
Vorteile:
- Übertrifft Oszilloskope und Spektrumanalysatoren bei der hochpräzisen Abtastung niedriger Frequenzen.
- Ideal für Anwendungen wie digitale Präzisionsabtastung und Digitalisierung von Audiosignalen.
Wichtige Spezifikationen:
- Max Abtastrate: 50 kSa/s
- Einzelne Erfassungskapazität: 2 Mpts
- Bandbreite: 10 kHz
Statistik Funktion
Berechnet Max, Min, Average, Peak-to-Peak, Standard Deviation, Sample Count.
Bar Meter
Unterstützt horizontale Skalierungsmodi: Standard, Manuell oder Limit-basiert.
Numerisches Display
Beobachten Sie Messdatenänderungen intuitiv.
Histogram
Zeigt die Messdaten in einem Verteilungsformat an.

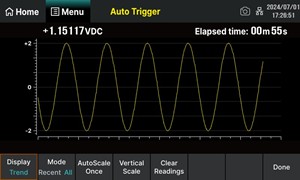

Trend Chart
Zeigt Datentrends über die Zeit im kontinuierlichen Messmodus an.
Probe Hold
Stabilitätsalarm: Löst einen Summer aus, wenn stabile Messwerte erkannt werden, und zeigt den Wert automatisch auf dem Display an der Vorderseite an. Eigenschaften: * Speichert die letzten 8 Messwerte auf dem Bildschirm. * Unterstützt mehrere Messarten (z. B. DCV, ACV, Widerstand). * Ermöglicht es dem Benutzer, historische Daten einzusehen oder angezeigte Messwerte jederzeit zu löschen.

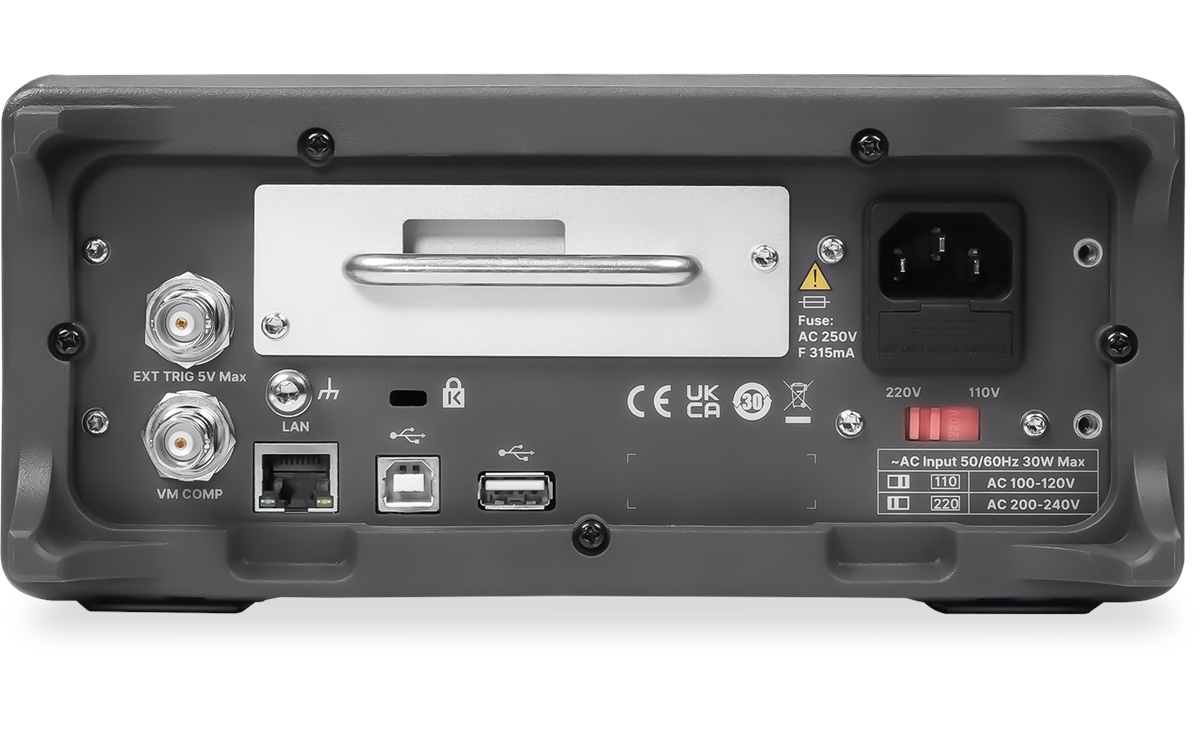

Scan Card
Die SDM4000A - SC Versionen sind mit der 16 - Kanal SC1016 Scan Card ausgestattet, die aus 12 Multifunktionskanälen und 4 Stromkanälen besteht. Die Multifunktionskanäle bieten eine breite Palette von Messmöglichkeiten, wie Spannung, Widerstand, etc. Diese Kombination von Kanälen bietet ein hohes Maß an Flexibilität für unterschiedliche Prüfanforderungen. Diese Option kombiniert hochpräzise Messfunktionen mit flexiblem Signalrouting und bietet umfassende Testlösungen. Sie ermöglicht automatisierte Messungen über mehrere Prüfpunkte oder Geräte hinweg, was die Effizienz und Genauigkeit der Prüfung erheblich verbessert. Mit der Unterstützung der PC-Software können die Benutzer das Gerät und die Scankarte bequem verwalten, wodurch der Automatisierungsgrad des Prüfprozesses weiter erhöht wird. Das bedeutet, dass komplexe Testsequenzen einfach programmiert und ausgeführt werden können, was eine nahtlose Integration in verschiedene Testumgebungen ermöglicht.Downloads
Datenblatt
SDM4055A Datenblatt
Sprache: Englisch
Version: EN01A
Dateigröße: 1.11 MiB
Erscheinungsdatum: 18.03.2025
Anleitung
SDM4055A Anleitung für Fernzugriff
Sprache: Englisch
Version: EN01A
Dateigröße: 1.89 MiB
Erscheinungsdatum: 11.10.2024
SDM4055A Benutzerhandbuch
Sprache: Englisch
Version: EN01A
Dateigröße: 5.12 MiB
Erscheinungsdatum: 28.03.2025
SDM4055A Schnellstartanleitung
Sprache: Englisch
Version: EN01A
Dateigröße: 1.34 MiB
Erscheinungsdatum: 10.08.2024
