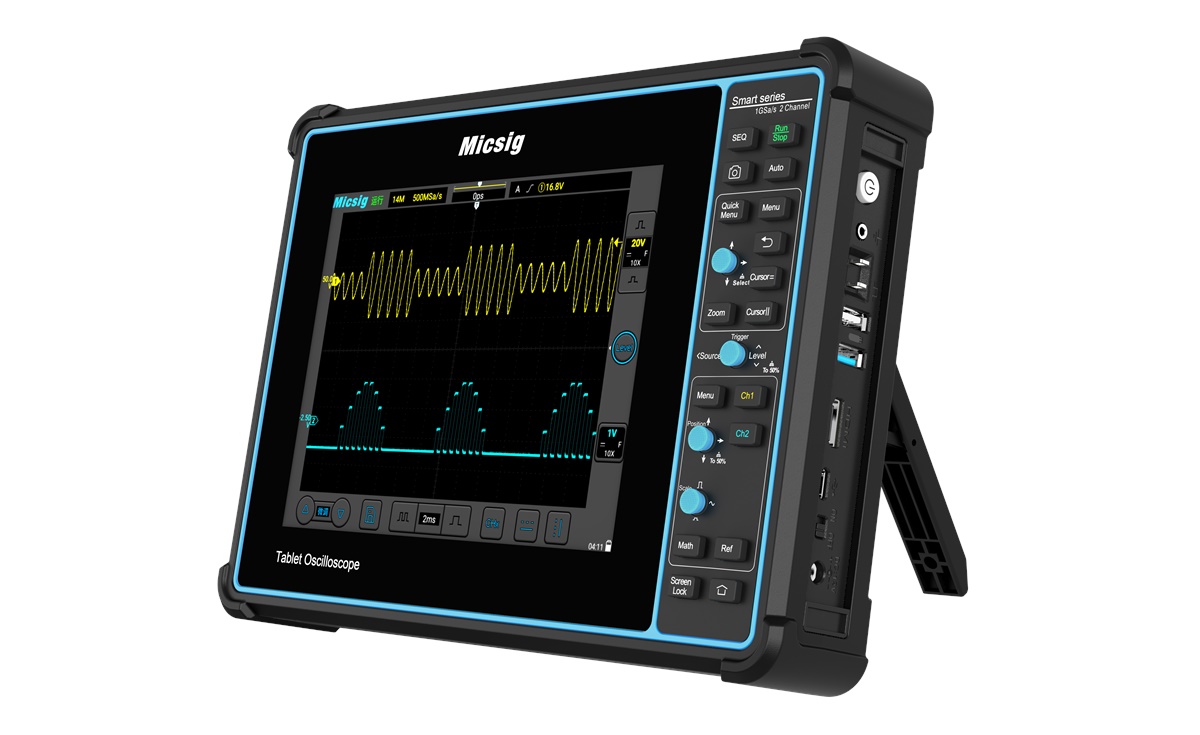

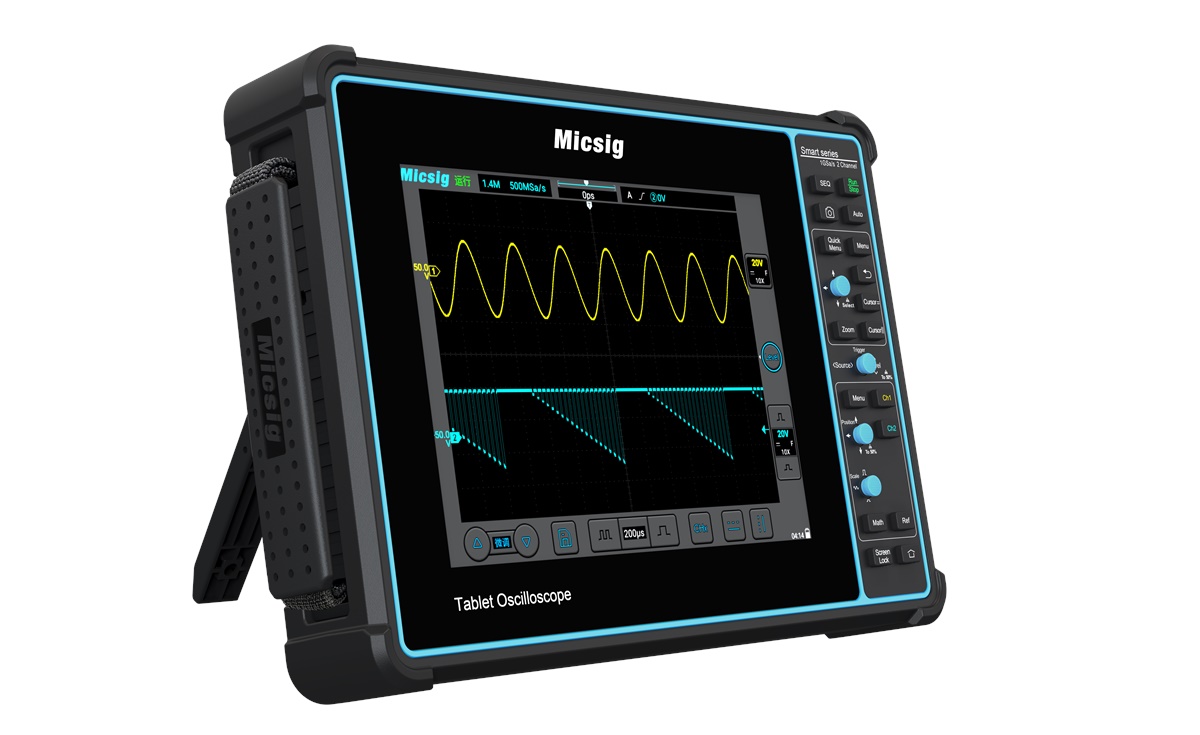

Micsig STO2002

4 Bewertungen

Mobiles 2 Kanal Tablet-DSO mit 200 MHz Bandbreite, 1 GSa/s Abtastrate und 70 Mpts Speichertiefe. Serielle Dekoder für I²C, SPI, UART, CAN und LIN sind bereits enthalten!

3 Jahre Garantie

Nr.: STO2002 Plus

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

auf Lager

€ 409,- Netto

€ 486,71 inkl. MwSt.

Beschreibung

Die Micsig STO/SATO Smart Serie bietet die neueste integrierte Touchscreen-Technologie. Das Micsig STO2002 bietet 4 analoge Kanäle, bis zu 200 MHz Bandbreite eine maximale Abtastrate von bis zu 1 GSa/s, eine Speichertiefe von 70 Mpts und eine Signalerfassungsrate von bis zu 130.000 wfms/s.

Die SATO-Modelle sind für den automotiven Einsatz konzipert und bieten Test für Stromkreise, Sensoren, Stellantriebe, Zündung, Bordnetz sowie kombinierte Tests.

Mit einem großen kapazitiven 8-Zoll-Touchscreen mit 800 x 600 Pixeln kann das Micsig STO2002 in 3 Betriebsarten verwendet werden: Fulltouch-Bedienung, physisches Tastenbedienfeld und eine Mischung aus beidem.

Das Micsig STO2002 ist mit einem hochsensiblen digitalen Triggersystem ausgestattet und unterstützt die Triggerung und Dekodierung über den seriellen Bus.

Es verfügt außerdem über umfangreiche Mess- und Mathematikfunktionen und ist standardmäßig mit einem digitalen Filtermodul ausgestattet.

Modellübersicht	STO1004	STO2002
Bandbreite	100 MHz	200 MHz
Kanäle	4	2
Abtastrate	1 GSa/s	1 GSa/s
Speichertiefe	70 Mpts	70 Mpts
Signalerfassungsrate	130.000 wfm/s	130.000 wfm/s
Screen	8" TFT LCD	8" TFT LCD
Drehencoder

Optionen	STO1004	STO2002	SATO1004	SATO2002
Batterie (7.500 mAh)
WIFI
HDMI
Video Recording
High-/Lowpass Filter
Display Schutzfolie
Tragegurt
Serielle Busdekoder
Sensortests
Kommunikationstests
Drucktests
Navigationsknopfleiste

Weitere technische Daten der Micsig STO1000 Serie finden Sie im STO1000 Datenblatt.

Unübertroffenes Bedienerlebnis

Kapazitiver 8-Zoll-TFT-LCD-Touchscreen mit einer Auflösung von 800 * 600, der eine neue Generation von Hardware- und Softwaretechnologien integriert

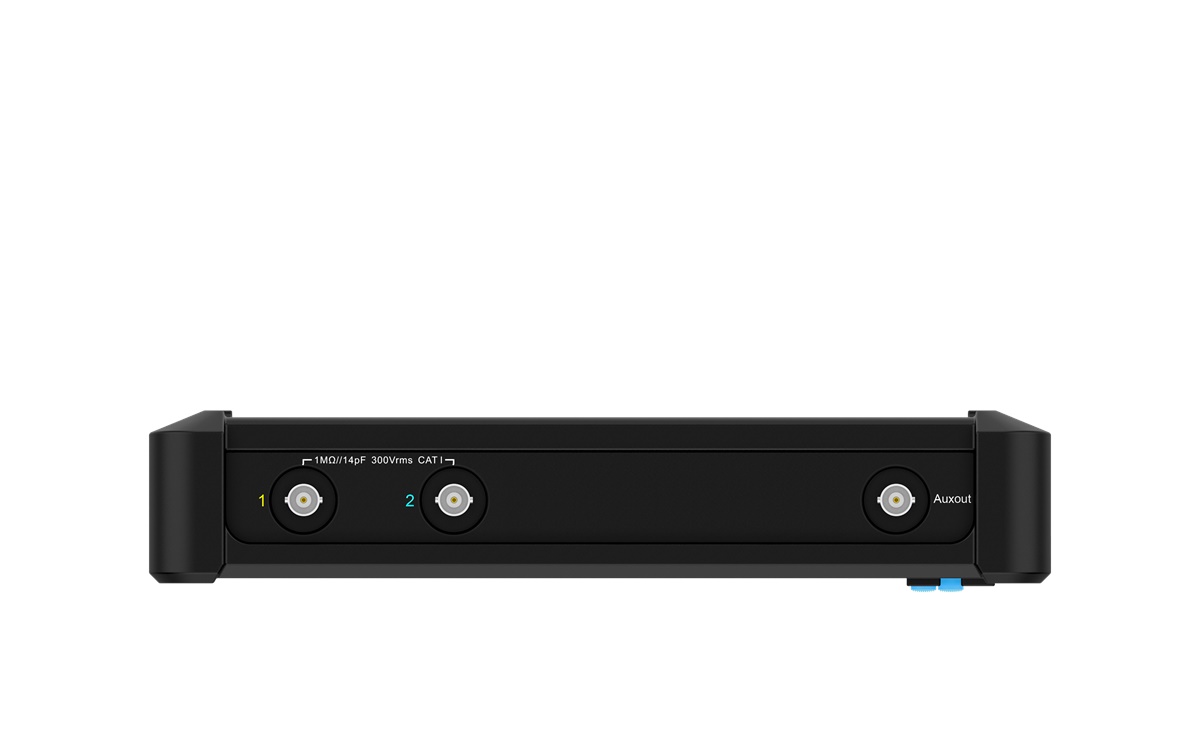

Vielfältige Anschlüsse

Ausgestattet mit Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Erdung, HDMI und Trigger Out Schnittstellen

Große Speichertiefe

Die hardwarebasierte Zoom-Technologie und maximale Speichertiefe von 70 Mpts ermöglichen es dem Benutzer, Wellenformen viel einfacher zu bewegen und zu durchsuchen und schnell zu zoomen, um sich auf den gewünschten Bereich zu konzentrieren.

Serielle Bus-Dekodierfunktion (Standard)

Unterstützt UART, CAN, LIN, SPI und I2C, kann die dekodierten Daten auch im Textmodus oder im CSV-Format ausgeben, gleichzeitig Wellenform und Daten anzeigen.

Leistungsstarke Trigger-Funktionen

Unterstützt Flanken-, Impuls-, Logik-, N-Flanken-, Runt-, Slope-, Timeout-, Video- und serielle Trigger, intuitivste Trigger, schnelle Triggerquellenumschaltung.

Integriertes Bedienfeld

Innovative Multifunktions-Navigationstasten, die eine schnelle und präzise Steuerung ermöglichen.

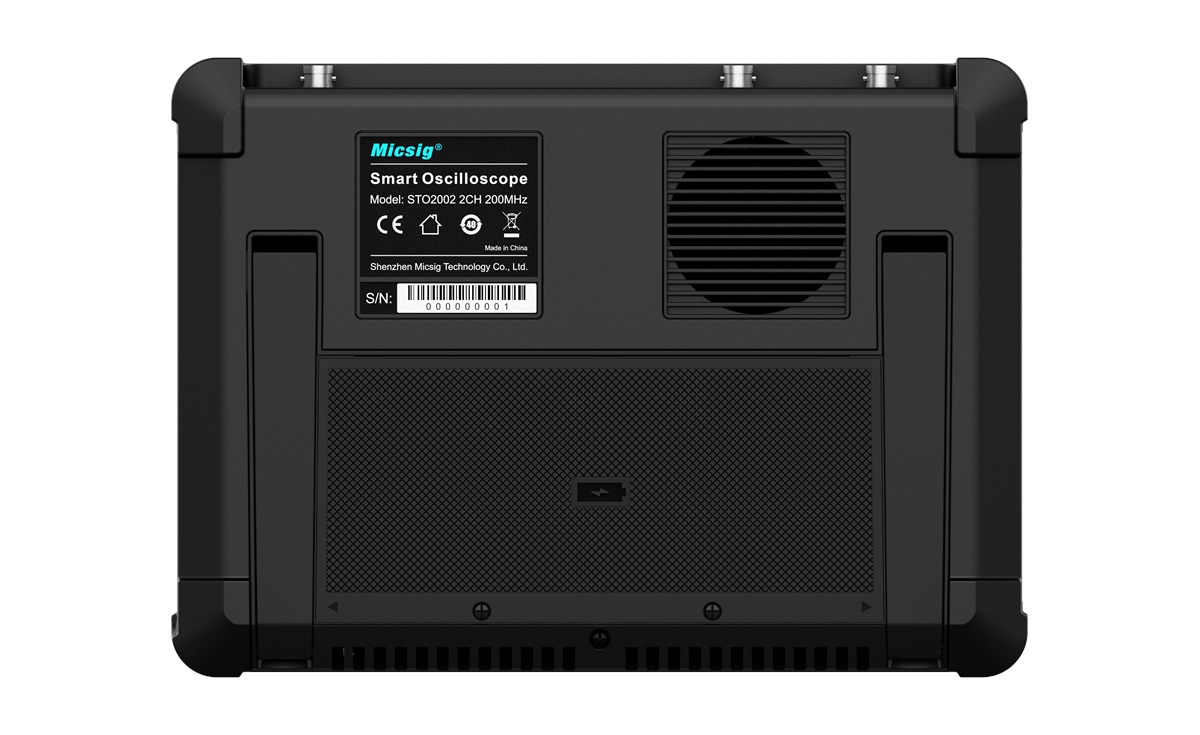

Tragbar und für den Labortisch

Eingebauter 7500 mAh Li-Ionen-Akku für 4/5 Stunden Arbeit im Feld, Abschaltsperre für sicheren Transport und Aufbewahrung; Dreiecksständer auf der Rückseite sorgt für einen festen Sitz auf dem Tisch.

Android-Betriebssystem

Mit dem weltweit ersten Android-basierten Betriebssystem bietet das Smart STO eine hervorragende Benutzererfahrung und vielversprechende Anwendungen.

Großer interner 32-GB-Speicher

Ermöglicht das Speichern von und den Zugriff auf Massendateien, wie z. B. Wellenformen, Screenshots und aufgezeichnete Videos.

Signalerfassungsrate

Mit einer Wellenformerfassungsrate von maximal 130.000 wfms/s kann die STO-Serie problemlos ungewöhnliche oder seltene Ereignisse erfassen.

31 Automatische Messungen

Alle 31 Arten von automatischen Messungen können auf einem Bildschirm angezeigt werden, ein Tastendruck zum Löschen, die beste automatische Messung auf dem Markt.

Unterstützung der Funktion Farbtemperatur

Das Auftreten von Kurven wird durch verschiedene Farben dargestellt.

Die rote Farbe steht für häufiger auftretende Ereignisse, während die blaue Farbe für seltener auftretende Punkte verwendet wird, was dem Benutzer hilft, gelegentliche Wellenformen zu erfassen und so die Auslösebedingungen bequemer festzulegen.

Bandbreitenfilter

Die Hochpass-/Tiefpassfilterfunktion hilft Ingenieuren, unbedeutende Frequenzen auszuschließen, um Störungen zu beseitigen und den wahren Zustand des Signals zu beobachten.

Kanalbeschriftung

Bei der Messung auf mehreren Kanälen können die Benutzer unterschiedliche Beschriftungen für die verschiedenen Quellen verwenden, um Beobachtung und Ablesung zu erleichtern.

Fernsteuerung und Präsentationen

Unterstützt PC-Software + Handy-App (Android / iOS) Fernbedienung über Verbindungen von Wi-Fi, USB, in der Lage, Internet für Online-Upgrade zugreifen, kann es auch durch HDMI-Anschluss für Demonstrationen für die Ausbildung und Bildung Zweck projiziert werden.
