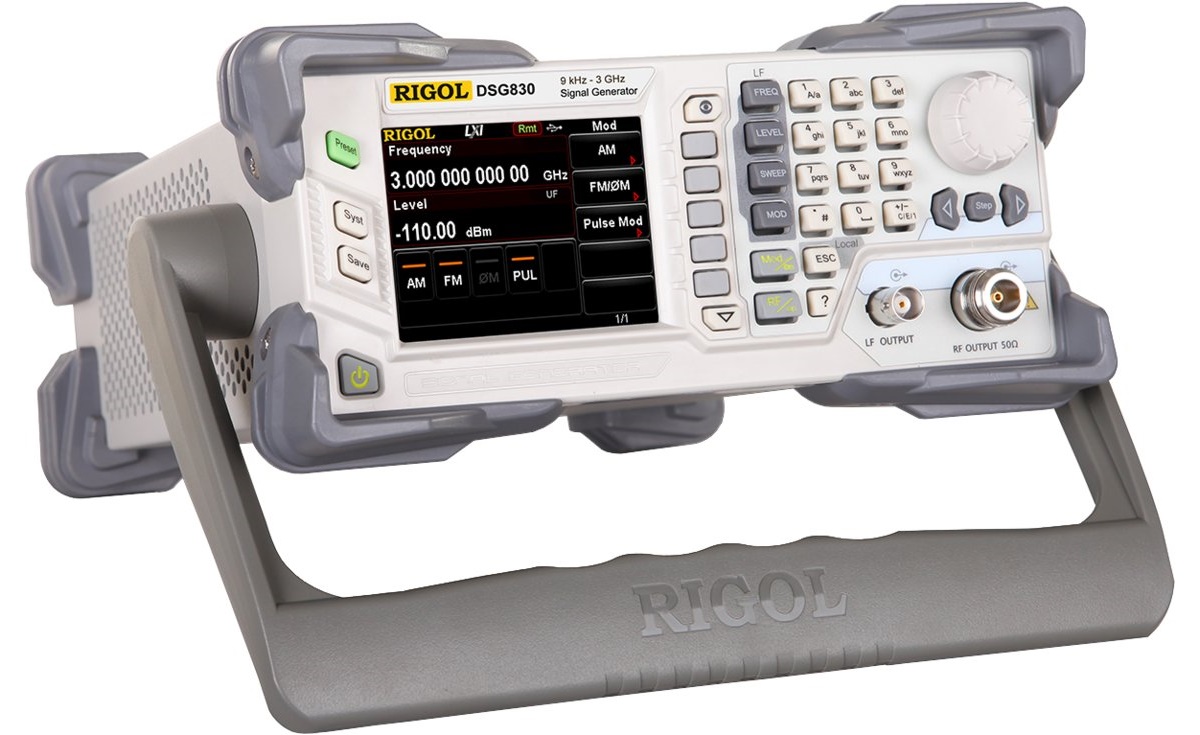

Name: Rigol DSG815
Brand: Rigol
Availability: Discontinued
Rating: 5.0 (1 reviews)

Beschreibung

Der DSG815 RF Signalgenerator bietet die Analogmodulationsarten AM/FM/ØM bei einer maximalen Frequenz von 1,5 GHz. Besonders hervorzuheben sind die hohe Signalreinheit mit einem Phasenrauschen von <-105 dBc/Hz @ 20 kHz (typisch) und eine weite Ausgangsspanne von -110 dBm bis +13 dBm. Der DSG800 RF Signalgenerator hat eine optionale Pulsmodulation mit einem Puls- / Pausenverhältnis bis zu 70 dB, ein optionaler Impulsfolgegenerator ist ebenfalls verfügbar.

Die Geräte der DSG800 Serie sind RF Signal Generatoren mit sehr hoher Performance und bieten umfassende Modulationslösungen wie z.B.: Pulsmodulation mit einstellbaren Pulsfolgen und die analogen Standardmodulationsarten AM/FM/ØM. Alle Modulationsarten unterstützen interne und externe Modulationssignalquellen. Um die Anforderungen an eine Produktionsumgebung zu erfüllen, wurde beim Design der DSG800 Geräte besonders auf hohe Stabilität und Verlässlichkeit geachtet.

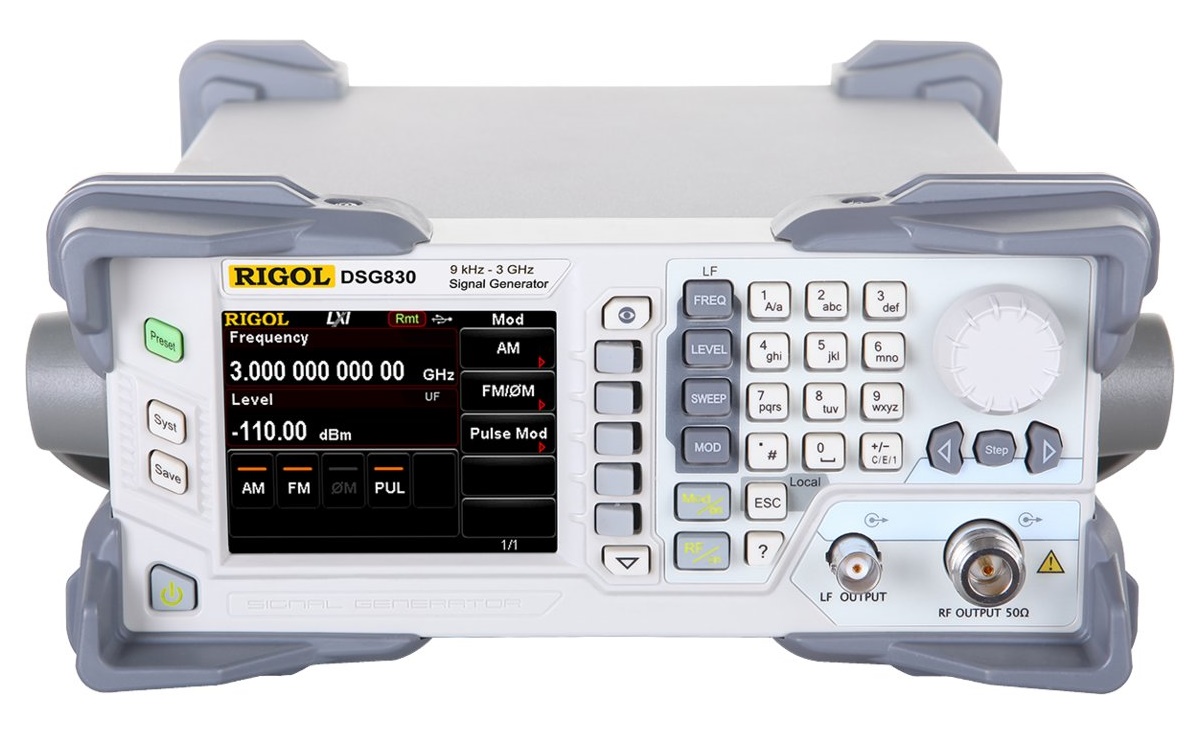

Die Serie bietet ein klares Benutzerinterface bei kleiner Baugröße und geringem Gewicht. Es ist einfach anzuwenden und erzeugt stabile, präzise und reine Signale. Es ist ein ideales Werkzeug für verschiedene Anwendungsgebiete in der Kommunikation, Entwicklung, Ausbildung, Produktion und Wartung.

Modellübersicht	DSG815	DSG830
Max. Frequenz	1,5 GHz	3 GHz
Frequenz Auflösung	0,01 Hz	0,01 Hz

Besondere Features

Höchste Frequenz: 1,5 GHz / 3 GHz
Amplituden-Genauigkeit: bis zu <0,5 dB typ.
Ausgangs-Amplitudenbereich: -110 dBm bis +13 dBm
Hohe Signalreinheit, Phasenrauschen: <-105 dBc/Hz bei 20kHz typ.
Standard <2 ppm interner Takt; optionaler 5 ppb hoch-stabiler Takt mit Quarzofen
Standard AM/FM/ΦM Analogmodulation
Pulsmodulation optional erhältlich; Puls-Pausenverhältnis bis zu 70dB
optionaler Pulsfolgegenerator
Alle Modulationsarten unterstützen interne und externe Modulationsquellen
Platzsparendes Design; Rack-Einbausatz erhältlich (2 HE)
Fernbedienbar über Standard USB/LAN/GPIB Interfaces, unterstützt SCPI Befehlsatz
Verschleißfreie elektronische Abschwächung

Verfügbare Optionen

Diese Optionen sind nicht im Grundgerät vorhanden und müssen eingebaut oder freigeschaltet werden.

Pulsmodulation (DSG800-PUM)

Diese Firmware-Option fügt den Geräten der DSG800 Serie eine Pulsmodulation hinzu Diese Option kann nachinstalliert werden.

Pulsfolge-Generator (DSG800-PUG)

Mit dieser Softwareoption ist es möglich Pulsfolgelisten zu erstellen. Jede Pulsfolge besteht aus einer bestimmten Anzahl von Pulsen mit einstellbaren Puls- / Pausenverhältnis, was in einer bestimmten Haltezeit (Dwell time) resultiert. Mehrere verschiedene Pulsfolgen können zu einer Liste hinzugefügt werden, um bestimmte Pulssequenzen erzeugen zu können. Diese Option kann nachinstalliert werden.

Hochstabile OCXO Referenz-Takterzeugung (Quarzofen) (OCXO-B08)

Diese Hardwareoption fügt dem DSG800 einen hochstabilen, temperaturkompensierter Quarzoszillator mit einer Frequenz von 10 MHz hinzu. Mit dieser Option steigt die Temperaturstabilität von < 2 ppm auf < 5 ppb an. Diese Option kann später vom Anwender nachinstalliert werden.

Technische Daten

Die komplette Liste der technischen Details ist im Kapitel "Specifications" des Datenblatts zu finden.

Frequenz	RF Signal Generator DSG815
Frequenzbereich	9 kHz to 1,5 GHz
Frequenz Auflösung	0,01 Hz
Frequenz Umschaltgeschwindigkeit	< 10 ms (typical)
Phasen Offset	Einstellbar in 0,01° Schritten (nominal)
SSB Phasenrauschen	bis zu < -105 dBc/Hz

Interne Referenztakterzeugung	RF Signal Generator DSG815
Referenz Frequenz	10 MHz
Temperatur Stabilität	im Temperaturbereich 0 °C to 50 °C	< 2 ppm
	mit OCXO-B08 Option	< 5 ppb
Alterungsrate		< 1 ppm / Jahr
	mit OCXO-B08 Option	< 30 ppb / Jahr

Frequenzdurchlauf	RF Signal Generator DSG815
Operationsmodus	Schrittweise (lineare oder logarithmische Schrittweite) Listendurchlauf (nach einer Liste von arbiträren Frequenzschritten)
Durchlaufmodus	Einzeldurchlauf, Fortlaufend
Durchlaufbereich	gesamter Frequenzbereich
Durchlauf-Form	Dreieck, Rampe
Schrittänderung	Linear oder Logarithmisch
Laufzeit (Dwell Time Range)	20 ms bis 100 s
Triggerung	Auto, trigger key, extern, bus (USB, LAN)

Ausgangsleistung	RF Signal Generator DSG815
Maximaler Ausgangspegel	9 kHz ≤ f <100 kHz 100 kHz ≤ f <1,5 GHz	+5 dBm +13 dBm
Minimaler Ausgangspegel	9 kHz ≤ f <100 kHz 100 kHz ≤ f ≤ 1,5 GHz	-110 dBm -110 dBm
Einstellungsauflösung	0,01 dB
