Innovative Tools. Exzellenter Service.
Die SIGLENT Signalgeneratoren der Serie SSG3000X Plus besitzen einen Frequenzbereich von 9 kHz bis 2,1 GHz / 3,2 GHz. Sie bieten normale analoge Modulation wie z.B. AM, FM und PM, als auch Pulsmodulation und einen Pulsfolgegenerator.
Mit Hilfe eines SDG6000X Funktionsgenerators können außerdem IQ-modulierte Signale erzeugt werden(nur -IQE Version).
Aufgrund der hohen Genauigkeit und reinen Ausgaben, ist die SSG3000X Plus Serie die richtige Wahl für F&E-Abteilungen, Ausbildung und Fertigung.
| Modellübersicht | SSG3021X Plus | SSG3032X Plus | SSG3021X Plus-IQE | SSG3032X Plus-IQE |
|---|---|---|---|---|
| Frequenzbereich | CW MODE 9 kHz~2,1 GHz | CW MODE 9 kHz - 3,2 GHz | CW MODE 9 kHz - 2,1 GHz IQ MODE 10 MHz - 2,1 GHz | CW MODE 9 kHz - 3,2 GHz IQ MODE 10 MHz - 3,2 GHz |
| Frequenzauflösung | 0,01 Hz | 0,01 Hz | 0,01 Hz | 0,01 Hz |
| Amplitudenauflösung | 0,01 dB | 0,01 dB | 0,01 dB | 0,01 dB |
| Lever Genauigkeit | 0,7 dB (typ.) | 0,7 dB (typ.) | 0,7 dB (typ.) | 0,7 dB (typ.) |
| Phasenrauschen | -117 dBc/Hz @1 GHz offset 20 kHz (typ.) | -117 dBc/Hz @1 GHz offset 20 kHz (typ.) | -117 dBc/Hz @1 GHz offset 20 kHz (typ.) | -117 dBc/Hz @1 GHz offset 20 kHz (typ.) |
| Display | 22,9 cm Touch-Display, RGB (800*480) | 22,9 cm Touch-Display, RGB (800*480) | 22,9 cm Touch-Display, RGB (800*480) | 22,9 cm Touch-Display, RGB (800*480) |
Weitere technische Daten der Siglent SSG3000X Plus Serie finden Sie im SSG3000X Plus Datenblatt.

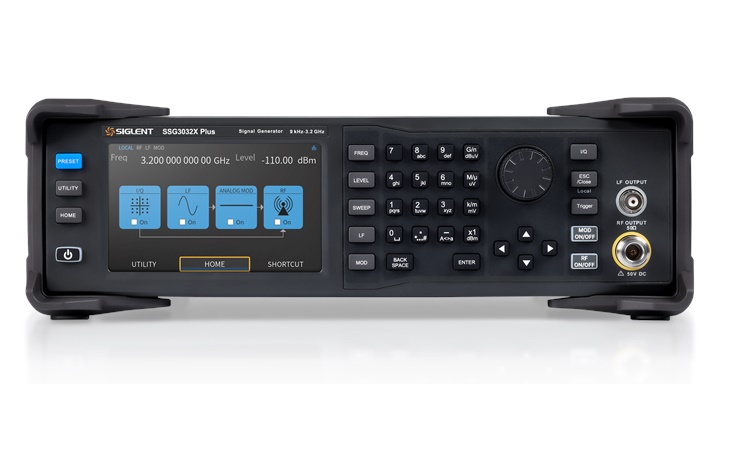

Frontansicht
Die Siglent SSG3000X Plus Signalgeneratoren bieten eine klar strukturierte Bedienoberfläche und zeigen jederzeit wichtige Informationen zu Status und System auf dem Touch-Display an.
Rückansicht
Zahlreiche Anschlüsse stehen für die Steurung und Synchronisation der Signale zur Verfügung. Hier findet auch das hochstabile OCXO-Referenzmodul seinen Platz (optional).

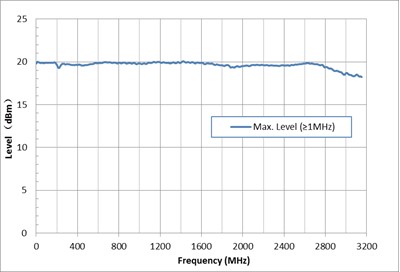

+20 dBm Ausgangsleistung
Breiter Ausgangsbereich: -110 dBm bis +20 dBm
Pegelgenauigkeit: ≤ ±0,7 dB (typ.)
Pegelauflösung: 0,01 dB
Phasenrauschen
Das Phasenrauschen ist ein wichtiger Indikator für die Signalreinheit Das geringe Phasenrauschen macht das Gerät ideal für Empfindlichkeitsprüfungen von Empfängern und digitale Modulation Oberwellen < -30 dBc, Störsignale < -60 dBc; die hohe spektrale Reinheit reduziert Störungen am Prüfling
Analoge Modulation
AM-/FM-/PM-Modulation
Modulationsquellen:
Intern: Gemeinsam mit LF genutzt, erzeugt Sinus-, Rechteckwellen usw.
Intern + extern: Unterstützt Zweiklang- oder komplexe Modulation
Extern: Akzeptiert beliebige Wellenformen, Modulationstiefe wird durch den Pegel des externen Signals gesteuert (EXT MOD INPUT)

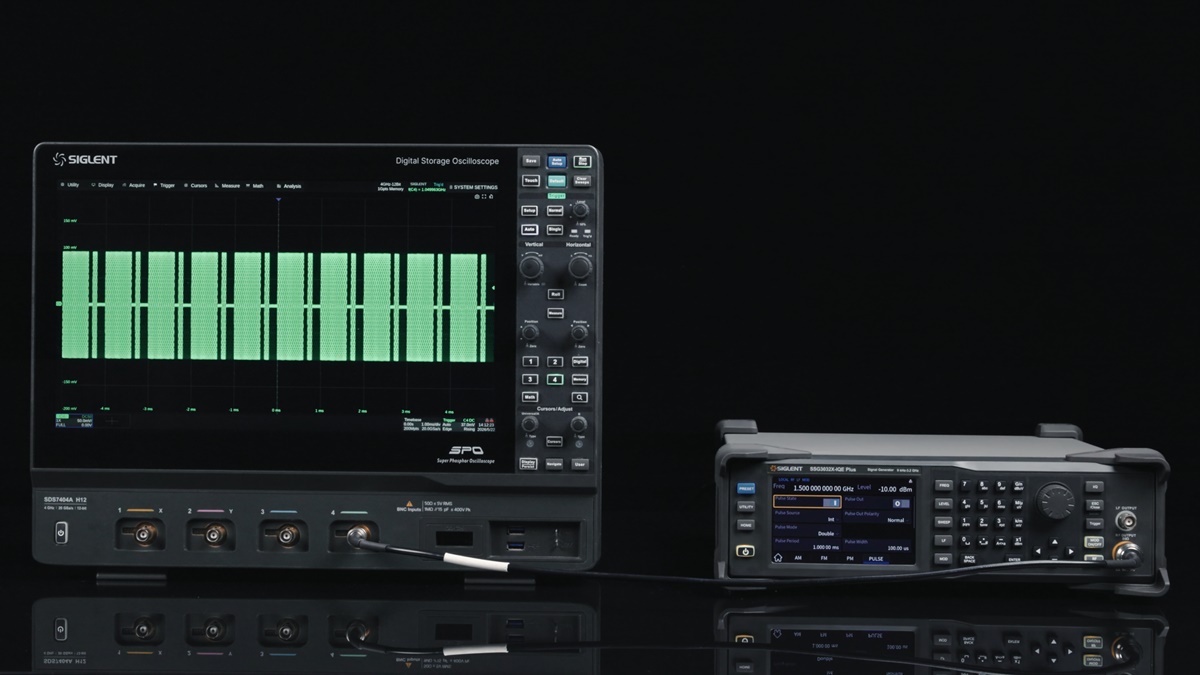

Pulsmodulation
Pulsmodulation:
Pulsquelle: Interner Generator oder extern (PULSE IN/OUT)
Pulstypen: Einzelimpuls, Doppelimpuls, Impulsfolge (PT-Option)
Pulsparameter: Periode, Breite, Breite Nr. 2, Doppelimpulsverzögerung usw.
Triggermodi:
Auto, Manuell, Bus, Externer Trigger, Externer Gated-Trigger Triggerverzögerung, Triggerflanke (steigend/fallend), Triggerpolarität (positiv/negativ)
Pulsfolgengenerator
Grafische Darstellung der Pulssequenz mit Zoomfunktion für Wellenformdetails . Freie Anpassung der positiven/negativen Pulsbreite und der Wiederholungszahl für jeden Puls. Umfassende Bearbeitung von Pulsfolgen mit Unterstützung zum Laden/Speichern als *.PULSTRN-Dateien.
Externe IQ-Modulation
Nur fürIQE-Modelle
Arbeitet mit externen IQ-Basisbandquellen (z.B. SDG6000X) Erzeugt Vektorsignale (32QAM usw.) und Mehrtonsignale zur Bewertung der Linearität aktiver Geräte

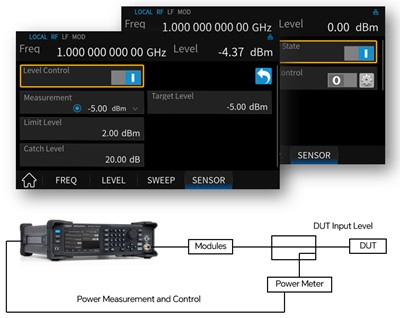

Leistungsmessung
Zeigt den aktuellen Messwert des Leistungsmessers mit wählbaren Einheiten an (dBm, dBμV usw.)
Statistiken: Mittelwert, Min, Max, Anzahl
Regelkreis: Passt die Ausgangsleistung automatisch an, um eine stabile Leistung des Prüflings aufrechtzuerhalten, und kompensiert dabei Kabelverluste, Verstärkung und Frequenzgang
