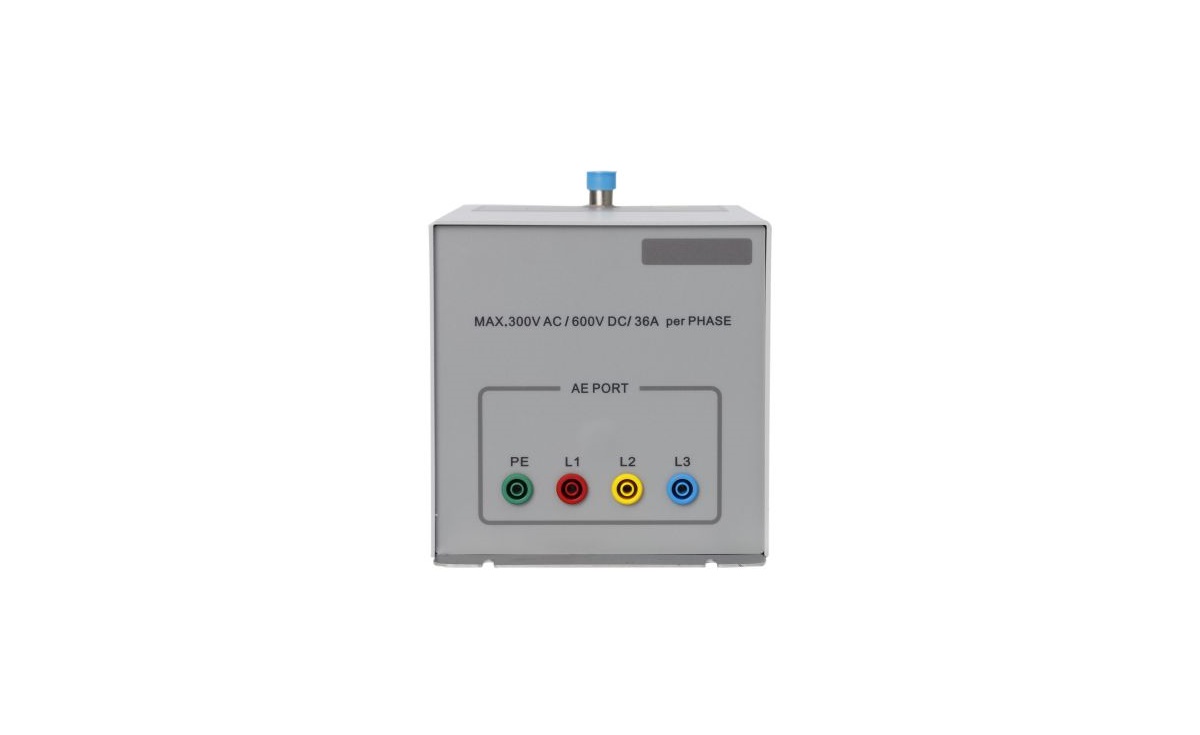

Das TBCDN-M4 ist ein Kopplungs-Entkopplungsnetzwerk für die Prüfung der leitungsgebundenen Störfestigkeit gemäß IEC 61000-4-6.
Das TBCDN-M4 ist konform mit IEC 61000-4-6 Anhang D2. Es ist für die Einkopplung von Gleichtaktstörsignalen im Frequenzbereich von 150 kHz bis 230 MHz in ungeschirmte AC- und DC-Versorgungsleitungen ausgelegt.
SPEZIFIKATIONEN
- Maximale Versorgungsspannung: 300 V AC, 600 V DC
- Maximale Stromstärke: 36 A
- Frequenzbereich: 150 kHz - 230 MHz
- Maximale HF-Eingangsleistung: 6,5 W CW
- Maximale HF-Eingangsspannung: 32 V
- Gleichtaktimpedanz: 150 kHz - 24 MHz: 150 Ω ± 20 Ω / 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω / 80 MHz - 230 MHz: 150 Ω ± 60 Ω
- Spannungsteilungsverhältnis: 150 kHz - 80 MHz: 9,5 dB ± 1 dB / 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
- RF-Eingangsstecker: N - Buchse
- EUT / AE-Anschlüsse: 4 mm Bananenbuchsen mit Sicherheitsfunktion, 4 mm Schlitze in der Grundplatte für GND-Anschluss
- Gehäusematerial: pulverbeschichtetes Aluminium, Grundplatte aus Edelstahl
- Inklusive: individuelles Prüfprotokoll mit Spannungsteilungsverhältnis
Optionales Zubehör:
- 30 mm Adapterplatte mit Kurzschlussbrücken und N-Stecker
- 50 Ω auf 150 Ω N-Stecker auf N-Buchse Adapter
- Kalibrierungssatz
Downloads
Anleitung
TBCDN-M4 Anleitung
Sprache: Englisch
Version: V1.3
Dateigröße: 939.51 KiB
Erscheinungsdatum: 03.10.2023
