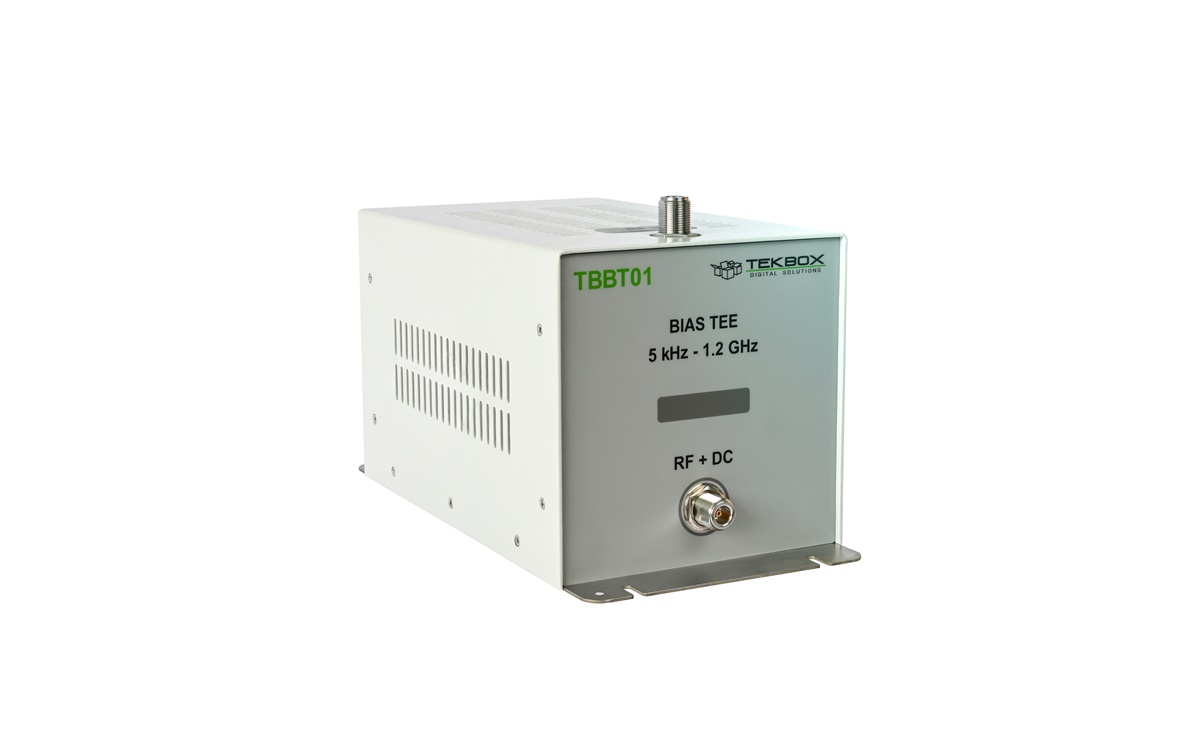

TekBox TBBT01 HC Bias-Tee

Das TBBT01 ist ein Bias-Tee zur Messung der Sättigungseffekte von Leistungsinduktivitäten und der Auswirkungen der Vorspannung auf Kondensatoren. Die meisten für die Prüfung von Leistungsinduktivitäten erhältlichen Bias-Tees arbeiten bei niedrigen Frequenzen, was sie für die Prüfung von Entkopplungs-/Bias-Induktivitäten von HF-Leistungsverstärkern oder EMV-Filtern ungeeignet macht. HF-Bias-Tees haben in der Regel eine begrenzte Strombelastbarkeit und können nicht im unteren Frequenzbereich eingesetzt werden. Das TBBT01 kann sowohl hohe Bandbreiten als auch hohe Ströme messen.

Leistungsinduktivitäten unterliegen magnetischen Sättigungseffekten, da sie häufig Ferritkerne besitzen. Noch bevor der in den Datenblättern der Induktivitäten angegebene magnetische Sättigungsstrom erreicht wird, beginnt die Induktivität abzufallen und die HF-Eigenschaften des Bauteils verschlechtern sich.

Der Einfluss des Gleichstroms wird bei der Auslegung von EMV-Filtern häufig unterschätzt und der Filter arbeitet nicht wie vorgesehen. Hochstrom-Bias-Tees für die Stromeinspeisung sind erforderlich, um den Frequenzgang eines EMV-Filters unter Lastbedingungen zu bewerten.

Hochstrom-Bias-Tees können für eine Vielzahl weiterer Anwendungen eingesetzt werden. Überall dort, wo Induktivitäten zur Entkopplung und Filterung in Gleichstrompfaden eingesetzt werden, ist es die beste Methode, die Induktivität unter Laststrombedingungen zu messen. Das gleiche gilt für Impulsübertrager, die mit Vorspannungsstrom betrieben werden.

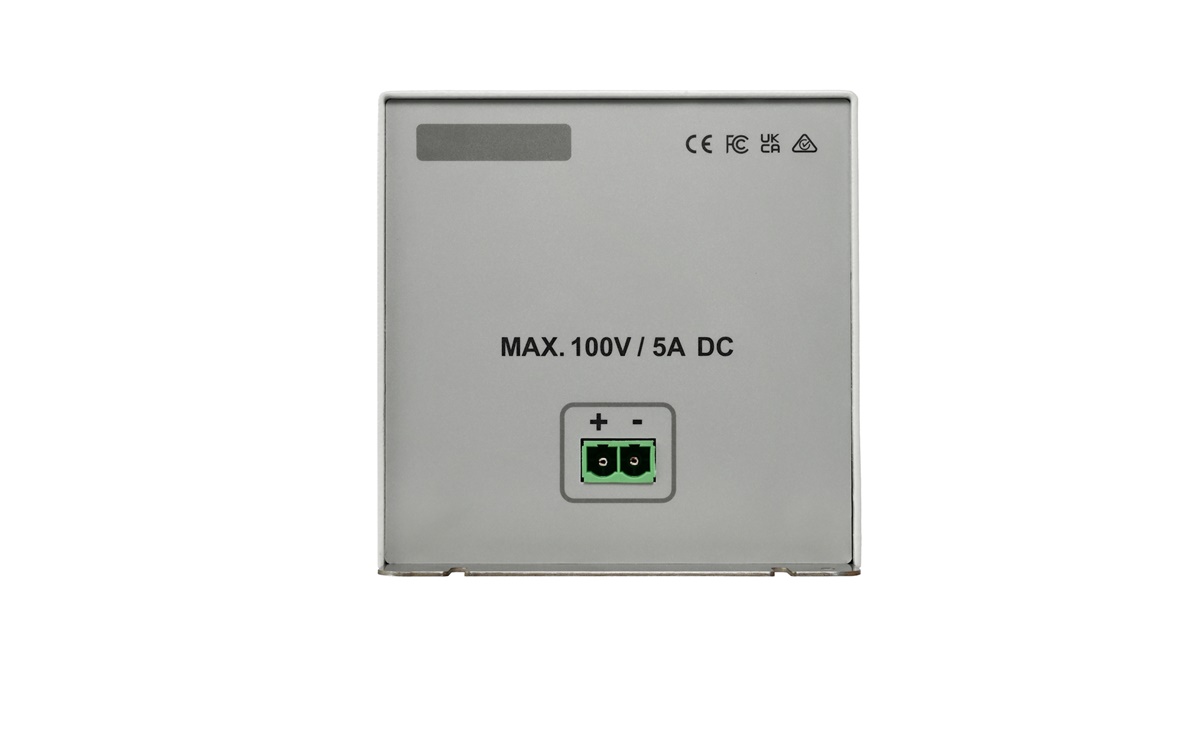

Das TBBT01 kann bis zu 10 A Gleichstrom in einen 50 Ohm HF-Pfad einspeisen und arbeitet bei Frequenzen zwischen 5 kHz und 1,5 GHz.

Die Einfügedämpfung des TBBT01 ist unabhängig vom Einspeisestrom.
