Besondere Eigenschaften

Misst Temperatur und Widerstand

Hohe Auflösung und Genauigkeit

Funktioniert mit PT100- und PT1000-Sensoren

Unterstützt 2-, 3- und 4-Draht-Sensoren

Keine Spannungsversorgung erforderlich

USB- und Ethernet-Schnittstellen

Betrieb mehrerer Geräte an einem einzigen PC

Technische Daten

Eingang/Ausgang

Typ

Temperatur

Widerstand

Spannung

Sonde

PT100, PT1000

nicht zutreffend

Bereich

-200 bis +800 °C

0 bis 375 Ω
0 bis 10 kΩ

0 bis 115 mV
0 bis 2,5 V

Genauigkeit (Einheit bei 23 ±2 °C)

0,015 °C
+0,01 % des Wertes

50 ppm bei 100 Ω

0,4 %

Temperaturkoeﬃzient

5 ppm/°C

100 ppm/°C

Effektives Rauschen mit Filter

0,01 °C

10 ppm

Auﬂösung

0,001 °C

1 µΩ

0,156 µV

Überlastungsschutz

±30 V

Anzahl der Eingänge

Auﬂösung des Umwandlers

24 Bit

Umrechnungszeit

720 ms pro Kanal

Eingangsverbinder

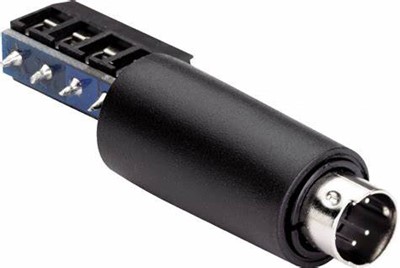

4-poliger Mini-DIN

Eingangsimpedanz

> 1 MΩ

Ein erweiterbares Datenerfassungssystem mit vier Kanälen

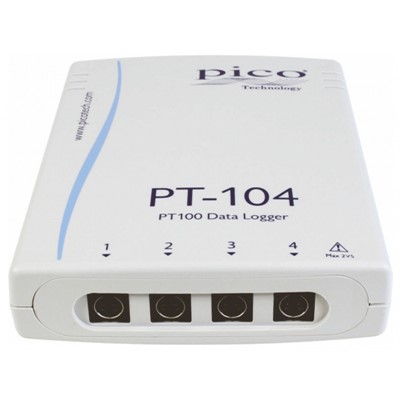

Der PT-104 ist ein hochauflösender Vierkanal-Temperaturdatenlogger zur Verwendung mit Platin-Widerstandsthermometern (PRT) vom Typ PT100 und PT1000 Platin-Widerstandsthermometern (PRTs). Er kann zur Messung von Temperatur und Widerstand verwendet werden.

Genauigkeit und Auflösung

In den Modi PT100, PT1000 und Widerstand kann das Gerät eine Zwei-, Drei- oder Vierleiterschaltung verwenden. Vier-Draht Messung bietet die höchste Genauigkeit.

Temperatur

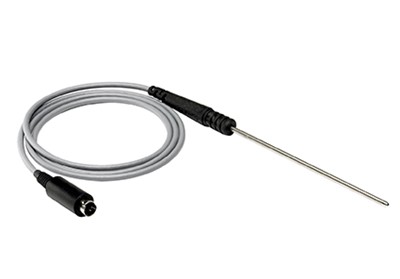

Der PT-104 misst die Temperatur mit Platin-Widerstandsthermometern (PRTs). Es werden beide gängigen Industriestandards (PT100 und PT1000) unterstützt. Das Gerät ist mit Zwei-, Drei- und Vier-Draht-Sensoren kompatibel (Vier-Draht-PT100-Sensoren werden für genaue Messungen empfohlen). Eine breite Palette von PT100-Sensoren ist für den Einsatz mit dem PT-104 erhältlich.

PicoLog Software

Alle Pico-Datenerfassungsprodukte werden mit PicoLog 6 ausgeliefert. Mit dieser leistungsstarken und dennoch flexiblen Datenerfassungssoftware können Sie Daten erfassen, bearbeiten, analysieren, anzeigen und exportieren.

PicoLog 6 wurde von Grund auf so konzipiert, dass es von Anfang an intuitiv bedienbar ist. Mit nur wenigen Mausklicks können Sie den Logger einrichten und mit der Aufzeichnung beginnen, unabhängig davon, wie viel Erfahrung Sie in der Datenerfassung haben.

Von hier aus ist es ganz einfach, eine Aufzeichnung zu starten: Schließen Sie den Logger an, fügen Sie einen Kanal hinzu, drücken Sie auf Aufzeichnen, und die Aufzeichnung beginnt! PicoLog 6 enthält außerdem eine Reihe zusätzlicher Funktionen für fortgeschrittene Datenaufzeichnungsanforderungen.

Verwendung mehrerer Geräte

Mit dem PT-104 können Sie bis zu 4 Kanäle gleichzeitig messen. Sie benötigen mehr Kanäle? Kein Problem! Mit PicoLog können Sie bis zu 20 PT-104 an einen PC anschließen und erhalten so einen potenziellen 80-Kanal-PT100-Datenlogger. Alternativ können Sie Ihren PT-104-Datenlogger mit bis zu 19 anderen Pico-Datenloggern, wie z. B. dem Mehrkanal-Datenlogger PicoLog 1000, verwenden, um Ihr eigenes, individuelles Datenerfassungssystem zu erstellen.
