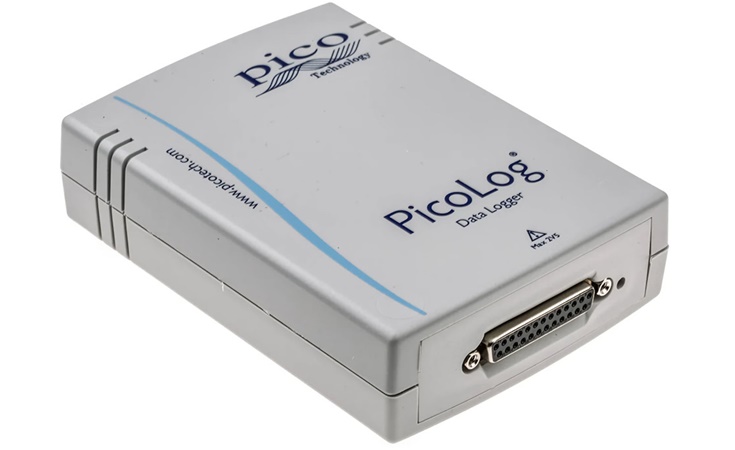

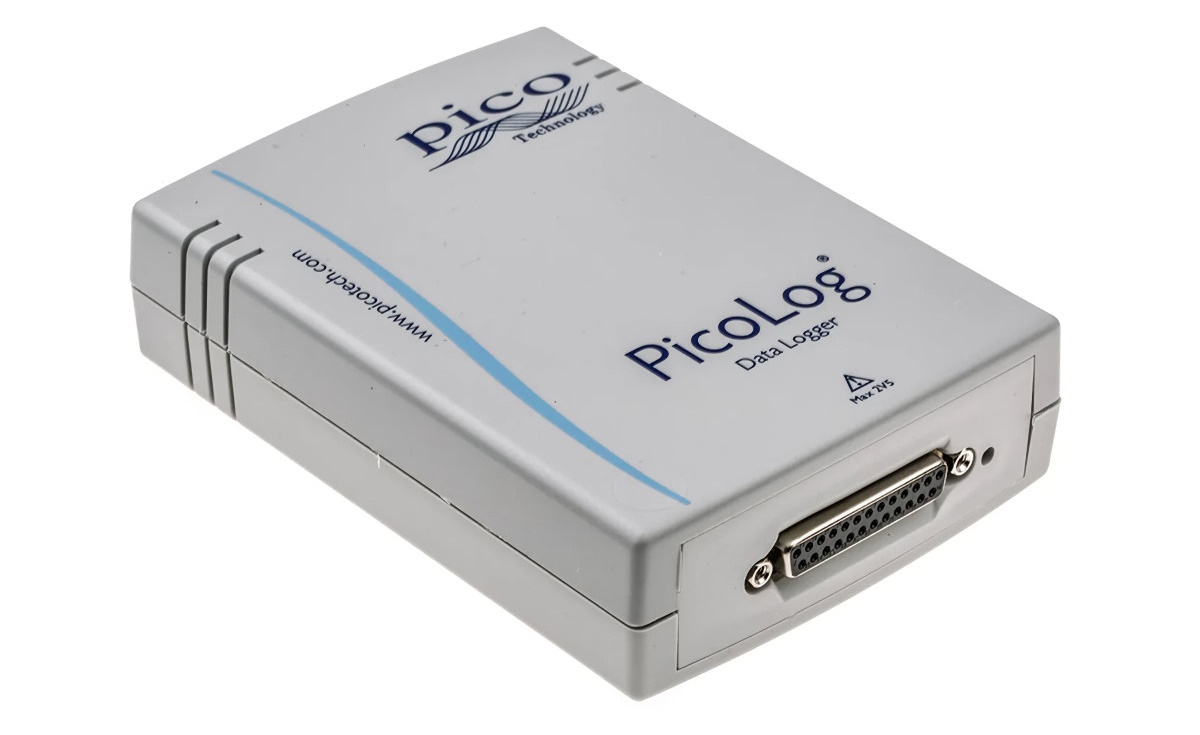

Die Mehrkanal-Messgeräte der Serie PicoLog 1000 sind für eine Vielzahl von allgemeinen Spannungs-, Sensor- und Messwertaufzeichnungsanwendungen konzipiert und verfügen über unabhängige, per Software konfigurierbare Skalierungs- und Steuerausgänge, eine externe Anschlussplatine für kundenspezifische Front-End-Schaltungen und eine ADC-Auflösung von 12 Bit.
Besondere Eigenschaften
- 16 Eingangskanäle pro Datenlogger
- 12 Bit ADC-Auflösung
- 4 Ausgangskanäle pro Datenlogger
- 1 Pulsbreiten- Modulations- Ausgang
- Abtastrate bis zu 1 MSa/s
- Anschluss und Spannungsversorgung über die USB - Schnittstelle
- Datenlogger- Software und Software- Programmierschnittstelle im Lieferumfang
| Modell | PicoLog 1216 |
|---|---|
| Eingabe | |
| Analoge Eingänge | 16 |
| Auflösung | 12 Bit |
| Genauigkeit | 0,5 % des gesamten Messbereichs |
| Maximale Abtastraten: | |
| PicoScope | 1 MSa/s[1] |
| PicoLog | 1 kSa/s[2] |
| PicoSDK (Blockmodus) | 1 MSa/s[1] |
| PicoSDK (Streaming) | 100 kSa/s[1] |
| Aufzeichnungsspeicher | |
| PicoScope (und PicoSDK im Blockmodus) | |
| Abtastraten über 100 kSa/s: | 8000 Abtastungen [1] |
| Niedrige Abtastraten: | 1 Million Abtastungen [1] |
| PicoLog (und PicoSDK im Streaming- | |
| Modus): | Bis zum verfügbaren PC-Speicher |
| Analoge Bandbreite (-3 dB) | DC bis 70 kHz |
| Eingangstyp | Einendig, einpolig |
| Eingangsspannungsbereich | 0 bis +2,5 V |
| Überspannungsschutz | ±30 V an Masse |
| Eingangskopplung | DC |
| Eingangsimpedanz | 1 MΩ |
| Ausgänge | |
| Digitale Ausgänge (D0…D3) | 4[3] |
| Digitale Ausgänge (PWM) | 1 |
| Periode | 100 µs bis 1800 µs |
| Arbeitszyklus | Einstellbar von 0 % bis 100 % in 1 %-Schritten |
| Digitale Ausgänge (alle) | |
| Low-Pegel | 100 mV (typisch) |
| High-Pegel | 3,3 V |
| Stromgrenze | 1-kΩ-Widerstände in Serie mit Ausgängen |
| Leistungsabgabe für Sensoren | 2,5 V bei 10 mA, Strombegrenzung |
- [1]Gemeinsam von den aktivierten Kanälen genutzt.
- [2]Pro aktivem Kanal
- [3]Mit Ausnahme im ADC-11 Kompatibilitätsmodus. Siehe das Benutzerhandbuch der PicoLog 1000-Serie.
-1200x1093-White-min.jpg)
Ein erweiterbares Datenerfassungssystem mit mehreren Kanälen
Das leistungsstarke Modell PicoLog 1216 verfügt über 16 Eingangskanäle und eine Auflösung von 12 Bit. Sie benötigen mehr Kanäle? Kein Problem. Mit der neuen PicoLog-Software können Sie bis zu 20 Datenlogger von Pico an einen PC anschließen - sodass ein potenzielles 320-Kanal-Datenerfassungssystem der PicoLog 1000-Serie entsteht oder der Datenlogger PicoLog 1000 mit anderen Geräten wie dem Datenlogger TC-08 für Thermoelemente verwendet werden kann.
Externe Anschlussplatte
Die externe Anschlussplatte, die in den 25-poligen Stecker des Aufzeichnungsgeräts eingesteckt wird, verfügt über Schraubanschlüsse, damit die Sensorkabel ohne Löten am Datenlogger befestigt werden können. Die Anschlussplatte verfügt auch über Anschlüsse für Widerstände, um die Eingangsbereiche des Aufzeichnungsgeräts verschieben und erweitern zu können.
-1201x365-White-min.jpg)
Intuitive Geräte und Kanäle
Über die Ansicht Geräte können Sie mit der Option, bis zu 20 unterschiedliche Datenlogger von Pico gleichzeitig zu verwenden, ganz einfach ein Erfassungssystem mit mehrere Kanälen einrichten. PicoLog zeigt Ihnen ein Bild jedes verbundenen Geräts an. Somit können Sie Kanäle schnell und einfach aktivieren und deaktivieren sowie deren Eigenschaften einstellen. Auf der Abbildung sehen Sie die Geräteeinstellung für einen PicoLog 1216 und einen TC-08 Temperatur-Datenlogger.
-1200x675-White-min.jpg)
PicoLog Software
PicoLog ist ein komplettes Softwarepaket zur Datenerfassung für die Datenlogger der PicoLog 1000-Serie und mit Windows, macOS und Linux vollständig kompatibel. Durch sein klares und benutzer- freundliches Layout, das ideal für den Einsatz einer Maus oder eines Touchscreens geeignet ist, können Sie das Aufzeichnungsgerät mit PicoLog einstellen und die Aufzeichnung – unabhängig von Ihrer jeweiligen Erfahrung mit Datenerfassungen – mit wenigen Mausklicks starten. Richten Sie einfache oder erweiterte Erfassungen schnell ein und zeichnen Sie Ihre Daten bequem auf, zeigen Sie diese an und analysieren Sie sie.
Downloads
Anleitung
PicoLog 1000 Terminal Board Benutzerhandbuch
Sprache: Englisch
Version: DO161-3
Dateigröße: 245.74 KiB
Erscheinungsdatum: 15.03.2013
PicoLog 1216 Benutzerhandbuch
Sprache: Deutsch
Version: pl1000.de r2
Dateigröße: 1.71 MiB
Erscheinungsdatum: 27.06.2013
Die Datenaufzeichnungsgeräte der PicoLog 1000-Serie sind mehrkanalige Spannungseingangsgeräte mit mittlerer Geschwindigkeit zur Erfassung von Analogdaten mithilfe eines PCs. Dieses Handbuch beschreibt die physischen Eigenschaften der Aufzeichnungsgeräte.
PicoLog 1216 Benutzerhandbuch
Sprache: Englisch
Version: pl1000.en r3
Dateigröße: 2.03 MiB
Erscheinungsdatum: 26.04.2016
Die Datenaufzeichnungsgeräte der PicoLog 1000-Serie sind mehrkanalige Spannungseingangsgeräte mit mittlerer Geschwindigkeit zur Erfassung von Analogdaten mithilfe eines PCs. Dieses Handbuch beschreibt die physischen Eigenschaften der Aufzeichnungsgeräte.
PicoLog 1216 Kurzanleitung
Sprache: Deutsch, Englisch, Chinesisch, Spanisch
Version: DO112-10
Dateigröße: 2.38 MiB
Erscheinungsdatum: 27.06.2022
Diese Anleitung erläutert die Installation der PicoLog 6-Software sowie den Anschluss des Datenloggers. Sie enthält darüber hinaus wichtige Sicherheitsinformationen und Hinweise zu Bedienungsanleitungen und dem technischen Support.
PicoLog 1216 Programmierhandbuch
Sprache: Deutsch
Version: pl1000pg r7
Dateigröße: 1.14 MiB
Erscheinungsdatum: 26.04.2018
In diesem Handbuch wird erklärt, wie Sie mit Hilfe der Anwendungsprogrammierschnittstelle eigene Programme zur Steuerung des Geräts zu schreiben.
Datenblatt
PicoLog 1216 Datenblatt
Sprache: Deutsch
Version: MM020.de-9
Dateigröße: 1.23 MiB
Erscheinungsdatum: 27.06.2019
Dieses Datenblatt beschreibt die technischen Eigenschaften der Aufzeichnungsgeräte.
PicoLog 1216 Datenblatt
Sprache: Englisch
Version: MM020.en.dis-8
Dateigröße: 1.02 MiB
Erscheinungsdatum: 27.06.2018
Dieses Datenblatt beschreibt die technischen Eigenschaften der Aufzeichnungsgeräte.
