Beschreibung

Hochpräziser Datenlogger

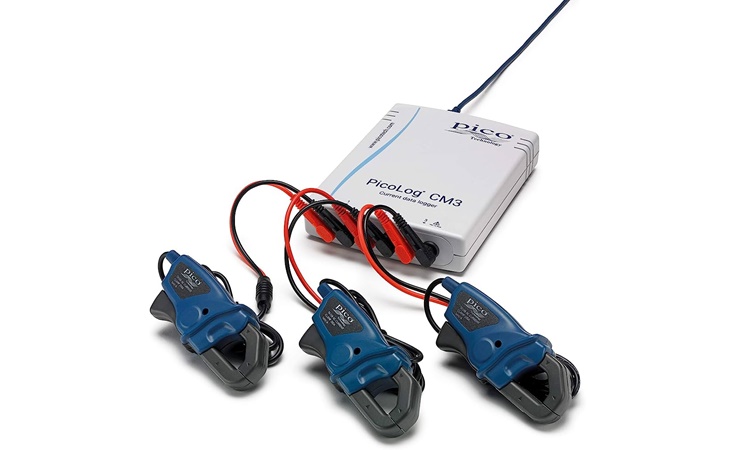

Der PicoLog CM3 ist ein Dreikanal-Datenlogger, der Stromzangen nach Industriestandard verwendet. Schließen Sie ihn einfach über USB oder Ethernet an Ihren PC an, führen Sie die mitgelieferte Software aus und schon können Sie den Strom für eine Vielzahl von Anwendungen überwachen und aufzeichnen. Die mitgelieferte (3x) TA138 ist eine Stromzange für reine Wechselstrommessungen. Ihr einziger Messbereich reicht von 0,1 A bis 200 A. Sie eignet sich ideal für die Verwendung mit dem PicoLog CM3. Ausgestattet mit 4 mm (Bananen-)Steckern.

PicoLog 6-Software kann das Gerät mit jedem Laptop oder PC unter Windows, macOS oder Linux verwendet werden.

Die Stromversorgung und der Anschluss an einen PC oder Laptop erfolgt über einen USB 1.1-, USB 2.0- oder 3.0-Anschluss. Mit unserer PicoLog-Daten Software können Sie die gesammelten Daten aufzeichnen, überwachen und analysieren und sogar in Drittanbieteranwendungen Anwendungen wie Microsoft Excel exportieren.

Die PicoLog-Software kann kostenlos von www.picotech.com/downloads heruntergeladen werden und lässt sich mit jedem Laptop oder PC mit Windows, macOS oder Linux verwendet werden.

Besondere Eigenschaften

Geeignet für ein- oder dreiphasige Wechselströme
Nicht-invasive Messung
Hohe Auflösung und Genauigkeit
Keine Spannungsversorgung erforderlich
USB- und Ethernet-Schnittstellen
Betrieb mehrerer Geräte an einem einzigen PC

Technische Daten
Anzahl Kanäle	3
Maximale Anzahl Einheiten	20
Bereich (Spannungseingang)	0 bis 1 V AC echter RMS, 20 Hz bis 1 kHz
Genauigkeit (Spannungseingang)
< 200 mV RMS	±1 %
< 1 V RMS	±2,5 %
RMS-Rauschen	60 µV
Auﬂösung	24 Bit
Umrechnungszeit pro aktiviertem	720 ms
Kanal
Eingangsverbinder	4 mm Steckverbinder
Eingangsimpedanz	> 1 MΩ, AC-gekoppelt
Überspannungsschutz	±30 V DC

Ein erweiterbares Datenerfassungssystem mit drei Kanälen

Der Stromdatenlogger PicoLog CM3 ist ein kompakter, einfach zu bedienender Datenlogger zur Messung des Stromverbrauchs von Gebäuden und Maschinen.

Typische Einsatzbereiche

Netzstromüberwachung
Dreiphasiger Lastausgleich
Langzeit-Energieverbrauchsaufzeichnung
Energie- und Kosteneinsparung / ISO14001-Überwachung

Flexible, erweiterbare Software inklusive

Ihr PicoLog CM3-Stromdatenlogger wird mit der Datenerfassungssoftware PicoLog 6 geliefert, die für Windows, macOS und Linux verfügbar ist. Mit PicoLog 6 können Sie nahezu unbegrenzte Datensätze erfassen, sie analysieren und die Ergebnisse in Tabellenkalkulations- und Grafikformaten anzeigen.

PicoLog 6 kann Daten von mehreren PicoLog-Datenloggern gleichzeitig aufzeichnen. So können Sie bis zu 60 Stromkanäle erfassen. Sie können sogar verschiedene PicoLog-Datenlogger kombinieren, um eine Mischung aus Strom, Temperatur, Spannung und anderen Signalen aufzuzeichnen.

USB- oder Ethernet-Anschluss für lokale oder entfernte Protokollierung

Mit den beiden Schnittstellen USB und Ethernet kann Ihr PicoLog CM3 in einer Vielzahl von Situationen eingesetzt werden. Wenn Sie ein tragbares Gerät benötigen, das an verschiedenen Orten eingesetzt werden kann und schnell einzurichten und zu verwenden ist, schließen Sie Ihren Laptop einfach per USB an das PicoLog CM3 an. Eine externe Stromversorgung ist nicht erforderlich, da das CM3 über den USB-Anschluss mit Strom versorgt wird.

Müssen Sie eine Situation über einen Zeitraum von Stunden oder Tagen oder von einem entfernten Standort aus überwachen? Schließen Sie Ihr PicoLog CM3 an einen freien Port in Ihrem Netzwerk an und greifen Sie dann entweder über Ihr LAN oder über das Internet auf das Gerät zu. Bei Verwendung von Ethernet kann das CM3 entweder über Power over Ethernet (PoE) oder über den USB-Anschluss mit Strom versorgt werden. Bitte beachten Sie, dass die Datenprotokollierungssoftware PicoLog 6 nur Ethernet-Verbindungen unter Windows unterstützt.

Verwendung mehrerer Geräte

Mit dem CM3 können Sie bis zu 3 Kanäle gleichzeitig messen. Sie benötigen mehr Kanäle? Kein Problem! Mit PicoLog können Sie bis zu 20 CM3 an einen PC anschließen und erhalten so einen potenziellen 60-Kanal-CM3-Datenlogger. Alternativ können Sie Ihren CM3-Datenlogger mit bis zu 19 anderen Pico-Datenloggern, wie z. B. dem Mehrkanal-Datenlogger PicoLog 1000, verwenden, um Ihr eigenes, individuelles Datenerfassungssystem zu erstellen.
