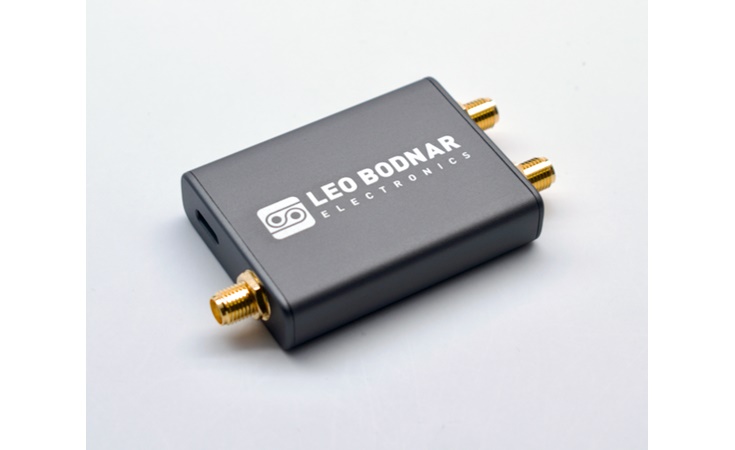

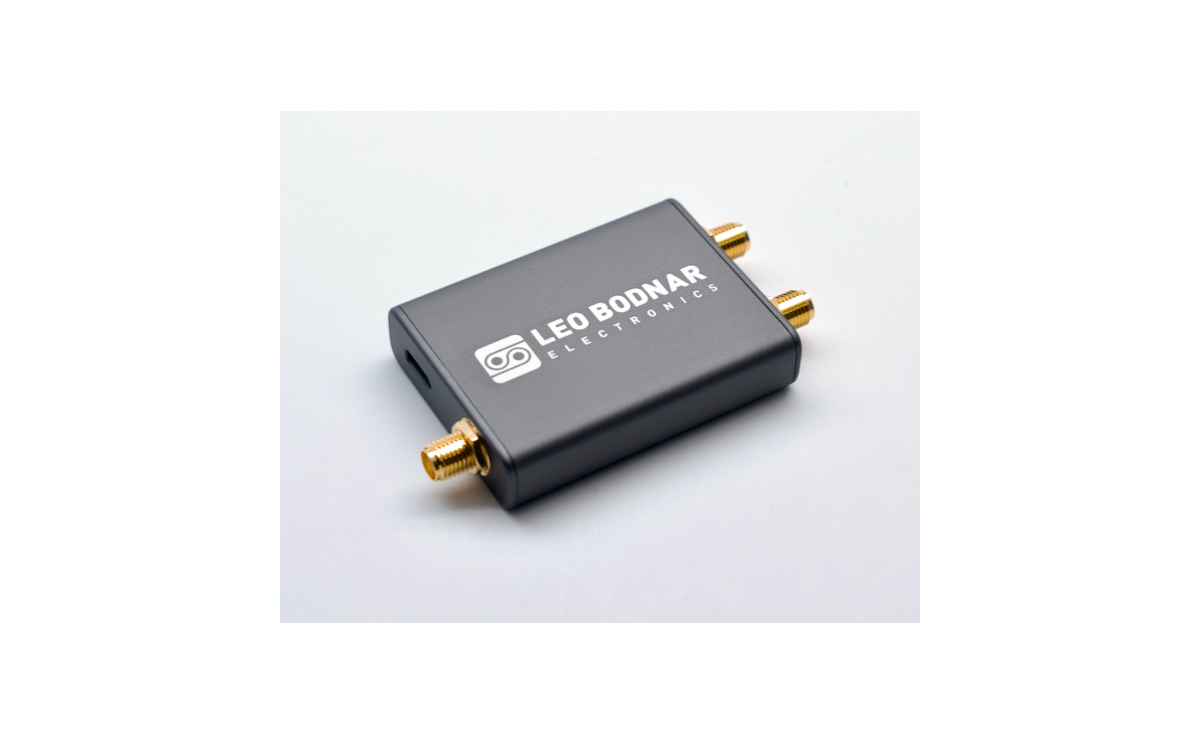

Leo Bodnar LBE-1425

Der LBE-1425 ist eine hochpräzise, GPS-disziplinierte Referenz-Taktquelle mit zwei low-jitter Ausgängen und schaltbarem 1-PPS-Signal auf Ausgang 1. Er kombiniert die Langzeitstabilität einer GPS-Locked-Quelle mit einem hochwertigen TCXO-Oszillator, dessen Stabilitätsverhalten an das eines OCXO heranreicht – jedoch bei deutlich geringerem Stromverbrauch und nahezu sofortiger Betriebsbereitschaft nach Einschalten. Damit eignet sich der LBE-1425 ideal zur Frequenzkalibrierung sowie als stabile HF-Referenz für Messgeräte, Signalgeneratoren, SDR-Systeme, Mischer, Frequenzvervielfacher und weitere anspruchsvolle Anwendungen.

Die Langzeitstabilität wird durch das GPS-Zeitnormal (UTC, atomuhrbasiert) bestimmt und erreicht im GPS-Locked-Betrieb typischerweise 1 × 10⁻¹² (≈ 0,000001 ppm). Ein hochwertiger interner TCXO optimiert das Kurzzeitverhalten und sorgt für sehr niedriges Phasenrauschen sowie RMS-Jitter im Sub-Pikosekundenbereich (typisch, abhängig vom Integrationsband).

Mit einer mehrstufigen digitalen/analogen PLL können die Ausgangsfrequenzen für beide Ausgänge unabhängig fein eingestellt werden. Ausgang 1 ist von 1 Hz bis 800 MHz programmierbar und kann alternativ als 1-PPS- oder NMEA-Ausgang genutzt werden. Ausgang 2 deckt den Bereich von 1 Hz bis 1,4 GHz ab. Beide Ausgänge sind mit nahezu beliebiger Frequenzauflösung einstellbar.

Das Ausgangssignal ist eine 3,3-V-CMOS-Rechteckwelle mit 50-Ω-Quellenimpedanz und kann direkt von den meisten Mess- und HF-Geräten verwendet werden.

Im Lieferumfang enthalten ist eine aktive GPS-Antenne mit 5 m Kabel und Magnetfuß.

Signal- und Leistungsdaten

• Ausgangsleistung (bei 10 MHz, Grundkanal): +11 dBm
• Typisches Phasenrauschen bei 10 MHz:
  • –72 dBc/Hz @ 1 Hz
  • –101 dBc/Hz @ 10 Hz
  • –128 dBc/Hz @ 100 Hz
  • –147 dBc/Hz @ 1 kHz
  • –156 dBc/Hz @ 10 kHz
  • –159 dBc/Hz @ 100 kHz
  • –164 dBc/Hz @ 1 MHz
• Anstiegs-/Abfallzeit bei 10 MHz: 300 ps / 260 ps (10–90 %)
• Leistungsaufnahme: max. 250 mA bei 5 V (USB-C)

GPS- und Holdover-Verhalten

Für den Betrieb ist ein GPS-Signal erforderlich. Ein vorübergehender Verlust wird nahtlos verarbeitet – ohne Frequenz- oder Phasensprünge.

• GPS-Erfassungszeit nach dem Einschalten: ca. 30 Sekunden
• Holdover-Betrieb bei GPS-Ausfall mit Beibehaltung der bestmöglichen Frequenz
• Nahtlose Resynchronisation nach Wiedererfassung
• Unterstützung aktiver und passiver Antennen
• Antennenspannung am SMA-Anschluss: 3,3 V (max. 30 mA)

Konfiguration & Schnittstellen

• Konfiguration der Ausgangsfrequenz über USB (Windows-Software)
• Speicherung aller Einstellungen im Gerät
• NMEA-Satellitendaten sind über virtuellen seriellen USB-Port verfügbar
• Stromversorgung über USB-C (5 V) – PC, Netzteil oder Powerbank
• Werkseitig auf 10 MHz Ausgangsfrequenz voreingestellt

Typische Anwendungen

• Referenzfrequenzen (z. B. 10 MHz, 1 MHz) für Labor- und Messgeräte
• HF-Referenz für Amateurfunk-Sendeanlagen, Frequenzmarker, VHF-/UHF-/Mikrowellen-Konverter
• Referenz für Empfänger, RTL-SDR (z. B. 28,8 MHz) und Scanner
• Kalibrierquelle für Funkempfänger
• Haupttakt für Audio-/Video-Geräte, DACs und Studioequipment

Technische Daten

• Abmessungen: 69 × 40 × 12 mm (inkl. Anschlüsse)
• Versorgung: USB-C, 5 V, max. 250 mA
• GPS-Antennenanschluss: SMA, 3,3 V, max. 30 mA
• HF-Ausgänge: 2 x SMA (Out1: 1 Hz–800 MHz oder 1 PPS; Out2: 1 Hz–1,4 GHz)
• Zertifizierung: CE, FCC, UKCA
• Garantie: 2 Jahre
