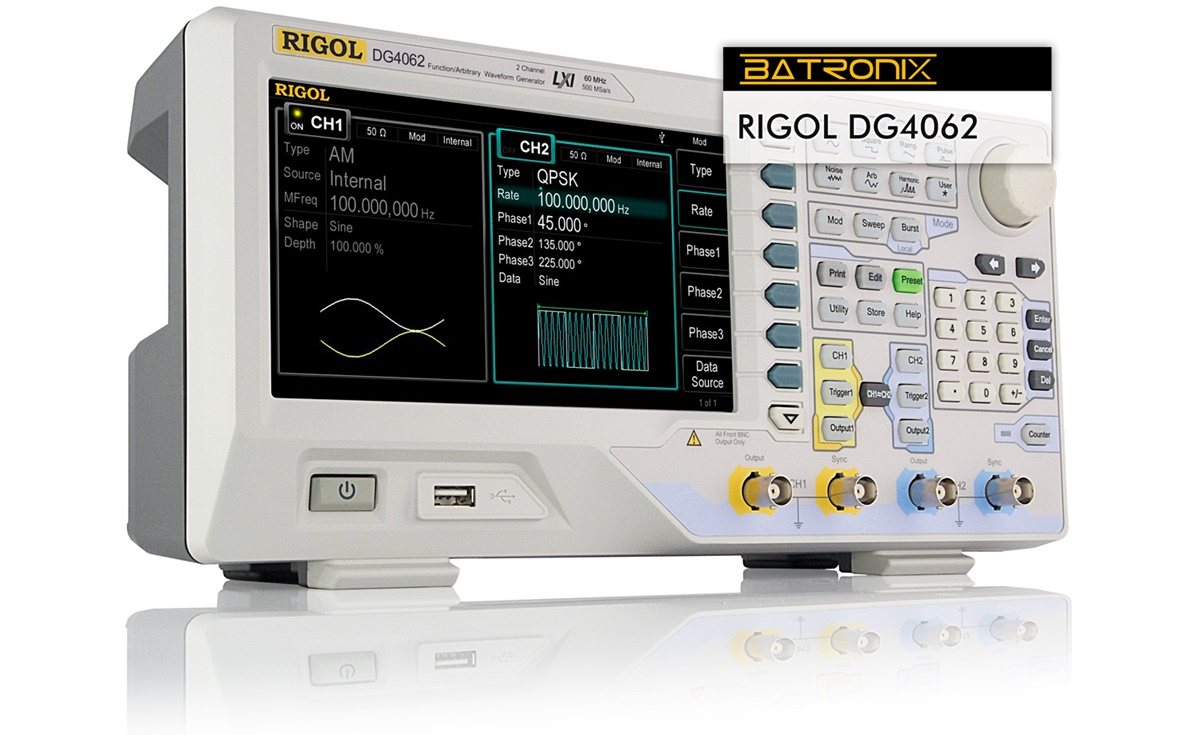

Rigol DG4062 Funktionsgenerator !!Angebotspreis!!

Beschreibung

Das Rigol DG4062 ist ein Zweikanal-Funktionsgenerator (Arbitrary Waveform Generator) zur Erzeugung hochwertiger Ausgangssignale bis 60 MHz (Sinus). Neben den analogen Ausgängen verfügen die Geräte eine USB-Host-, eine USB-Device und eine LAN Schnittstelle.

Die Rigol Funktionsgeneratoren besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.

Modellübersicht	DG4062	DG4102	DG4162	DG4202
Max. Frequenz	60 MHz	100 MHz	160 MHz	200 MHz
Abtastrate	500 MSa/s	500 MSa/s	500 MSa/s	500 MSa/s
Auflösung	1 µHz	1 µHz	1 µHz	1 µHz
Ausgänge (Kanäle)	2	2	2	2

Besondere Features

Dateisystem und USB Stick Unterstützung Die Geräte unterstützen ein Dateisystem zur Speicherung von Signalformen im internen Speicher sowie auf USB Sticks.
Integriertes Hilfesystem Die Geräte können dem Anwender Beschreibungen einzelner Funktionen sowie Schritt für Schritt Auflistungen für oft vorkommenden Anwendungsfälle anzeigen.

Screenshots vom LCD

2 Kanäle

Auf dem extra großen Display mit einer Diagonale von 17,18 cm (7") und einer Auflösung von 800 × 480 Pixeln können problemlos die Details beider Kanäle des Gerätes angezeigt werden. Beide Kanäle bieten den vollen Funktionsumfang und können phasenabhängig synchronisiert werden. Diese Funktion macht das Gerät zu einem echten Zweikanalgenerator.

Arbiträre Signalgenerierung

Durch Verwendung des arbiträren Signalgenerators kann nahezu jede beliebige Signalform wiedergegeben werden. 150 vordefinierte Signalformen erleichtern die Anwendung enorm.

Unabhängige analoge und digitale Modulation

Da die Funktionsgeneratoren der DG4000 Serie über zwei unabhängige, aber synchronisierbare Kanäle verfügen, können z.B. auch analoge und digitale Modulationen gleichzeitig erzeugt werden.

Verschiedene Sweep Funktionen

Die DG4000 Signalgeneratoren können definierte Frequenzbereiche bei gleichbleibender Amplitude durchfahren und dabei verschiedene Grundsignalformen verwenden, wie z.B. Sinus, Rechteck und Rampe sowie arbiträre Signale.

Harmonische Signale

Die Funktionsgeneratoren sind in der Lage, harmonische Oberschwingungssignale bis zur 16.Ordnung mit einstellbaren Parametern wie Frequenz sowie Amplitude und Phase für alle Schwingungen, zu erzeugen. Hierbei können gerade, ungerade, alle oder benutzerdefinierte Oberschwingungen erzeugt werden.

Hochauflösender Frequenzzähler

Ein Standard bei diesen Geräten ist der hochauflösende Frequenzzähler. Es können Frequenz, Periodendauer, positive und negative Pulsdauer sowie das Tastverhältnis gemessen werden, und das bei Frequenzen von 1 µHz bis zu 200 MHz.

Frequenzzähler mit Statistik

Der Frequenzzähler ist mit einer History- und Statistikfunktion ausgestattet, die es erlaubt, Signalveränderungen über die Zeit zu ermitteln und darzustellen.

Technische Daten

Funktionsgenerator	Funktionsgenerator Rigol DG4062
Bildschirm	17,78 cm (7") TFT mit 16M Farben
Auflösung	800 × 480 Pixel
Anschlüsse	USB-Host für den Anschluss von USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC LAN für die Verwendung im Netzwerk
Abmessungen (B × H × T)	313 mm × 160,7 mm × 116,7 mm
Gewicht	3.2 kg
Unterstützte Betriebssysteme	Windows XP (32Bit + 64Bit), Vista (32Bit + 64Bit), Windows 7 (32Bit + 64Bit)

Die komplette Liste der technischen Daten können Sie dem Kapitel "Specification" des Datenblattes entnehmen.

Funktionen	Funktionsgenerator Rigol DG4062
Kanäle	2
Signal Ausgangsformen	Sinus, Rechteck, Puls, Rampe, Rauschen, Ober- und Unterwellen, 150 vordefinierte arbiträre Ausgangsformen, frei definierbare arbiträre Ausgangsformen
Vertikale Auflösung	14 bit
Amplituden	1 mVpp ~ 10 Vpp (50 Ω)
DC Offset	±5 V (50 Ω)
Abtastrate	500 MSa/s
Frequenzbereich Sinus	1 µHz - 60 MHz
Frequenzbereich Rechteck	1 µHz - 25 MHz
Frequenzbereich Puls	1 µHz - 15 MHz
Frequenzbereich Rampe	1 µHz - 1 MHz
Frequenzbereich Ober- und Unterwellen	1 µHz - 30 MHz
Frequenzbereich Arbiträr	1 µHz - 15 MHz
Frequenzbereich Rauschen	60 MHz (-3db)
Auflösung	1 µHz

Video

In den folgenden Videopräsentationen möchten wir Ihnen hier gerne einige Highlights und die einfache Bedienbarkeit der Rigol DG4000 Funktionsgeneratoren zeigen.
