Name: Rigol DP821A
Brand: Rigol
Availability: BackOrder
Rating: 4.71 (35 reviews)

Beschreibung

Die Rigol DP800 sind programmierbare Labornetzteile mit 1 bis 3 DC Kanälen und einer maximalen Leistung von 200 W.

Das Rigol DP821A besitzt wie alle Rigolgeräte eine sehr gut durchdachte und einfach zu benutzende Oberfläche, die zugleich umfangreiche Komfortfunktionen wie programmierbare Spannungsverläufe bietet. Die Menüführung ist einfach strukturiert und intuitiv zu verwenden.

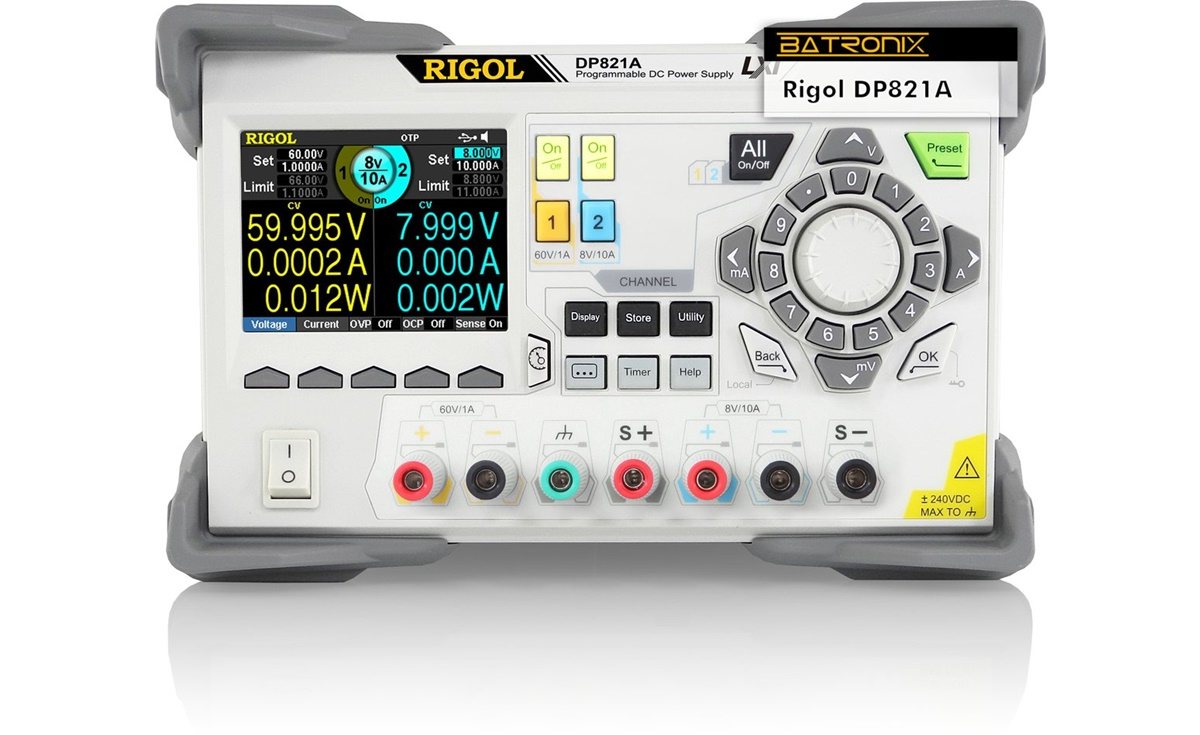

Für ein Labornetzteil besitzt das Rigol DP821A einen besonders großen (8,9 cm / 3,5") und gut ablesbaren TFT Monochrom-Bildschirm. Neben den normalen digitalen Anzeigen für Spannung, Strom und Leistung können diese Werte auch als Signalkurven dargestellt werden.

Über eine Zeitsteuerung kann das Ausgangssignal in bis zu 2048 Schritten auf verschiedene Werte eingestellt werden.

Modell-Übersicht	DP811 / DP811A	DP813 / DP813A	DP821 / DP821A	DP822 / DP822A	DP831 / DP831A	DP832 / DP832A
Spannung / Strom CH1	0 - +20 V / 0 - 10 A oder 0 - +40 V / 0 - 5 A	0 - +8 V / 0 - 20 A oder 0 - +20 V / 0 - 10 A	0 - +60 V / 0 - 1 A	0 - +20 V / 0 - 5 A	0 - +8 V / 0 - 5 A	0 - +30 V / 0 - 3 A
Spannung / Strom CH2			0 - +8 V / 0 - 10 A	0 - +5 V / 0 - 16 A	0 - +30 V / 0 - 2 A	0 - +30 V / 0 - 3 A
Spannung / Strom CH3					0 - -30 V / 0 - 2 A	0 - +5 V / 0 - 3 A

Weitere technische Daten der Rigol DP800 Serie finden Sie im DP800 Datenblatt.

	A-Modelle	Basismodelle
Spannungsauflösung	1 mV	10 mV (1 mV mit High-Resolution Optional)
LAN, RS232 und Digitale IO Ports	Inklusive	Optional
Online Monitoring & Analyse Funktionen	Inklusive	Optional
Display	8,9 cm Farb-TFT	8,9 cm Monochrom TFT

Besondere Features

Großes Display

Auf dem extra großen Display mit einer Diagonale von 8,9 cm (3,5") und einer Auflösung von 320x240 Pixeln können problemlos alle wichtigen Daten wie Spannung, Strom, Leistung und Begrenzungswerte aller Ausgänge angezeigt werden.

verschiedene Darstellungsmodi

Die Geräte der DP800 Serie bieten verschiedene Darstellungsmodi, bei der sich die Werte jedes Ausgangs in einer analogen Detailansicht anzeigen lassen.

Signalkurvenanzeige

Veränderungen der Messwerte und Einstellungen können sehr gut über die integrierte Signalkurvenanzeige in Echtzeit dargestellt werden. So lassen sich z.B. Spitzen in der Stromaufnahme erkennen, wenn z.B. die Strombegrenzung justiert werden soll.

Programmierbarer Timer

Die Einstellungen für Spannung und Strom können mit einer Zeitsteuerung automatisch verändert werden. Hierzu lassen sich bis zu 5 Einstellungen ablegen, die dann nacheinander mit variabler Schrittlänge (angegeben in Sek.) aktiviert werden.

Output Analyse

Mit Hilfe der Analyse-Funktionen können aufgezeichnete Daten genauer untersucht werden. Es werden hierbei Angaben wie Mittel- und Durchschnittswerte, VAR, Bereichs-, Minimal und Maximal Werte zu den Größen Spannung, Strom und Leistung gemacht.

Trigger Ein- und Ausgänge

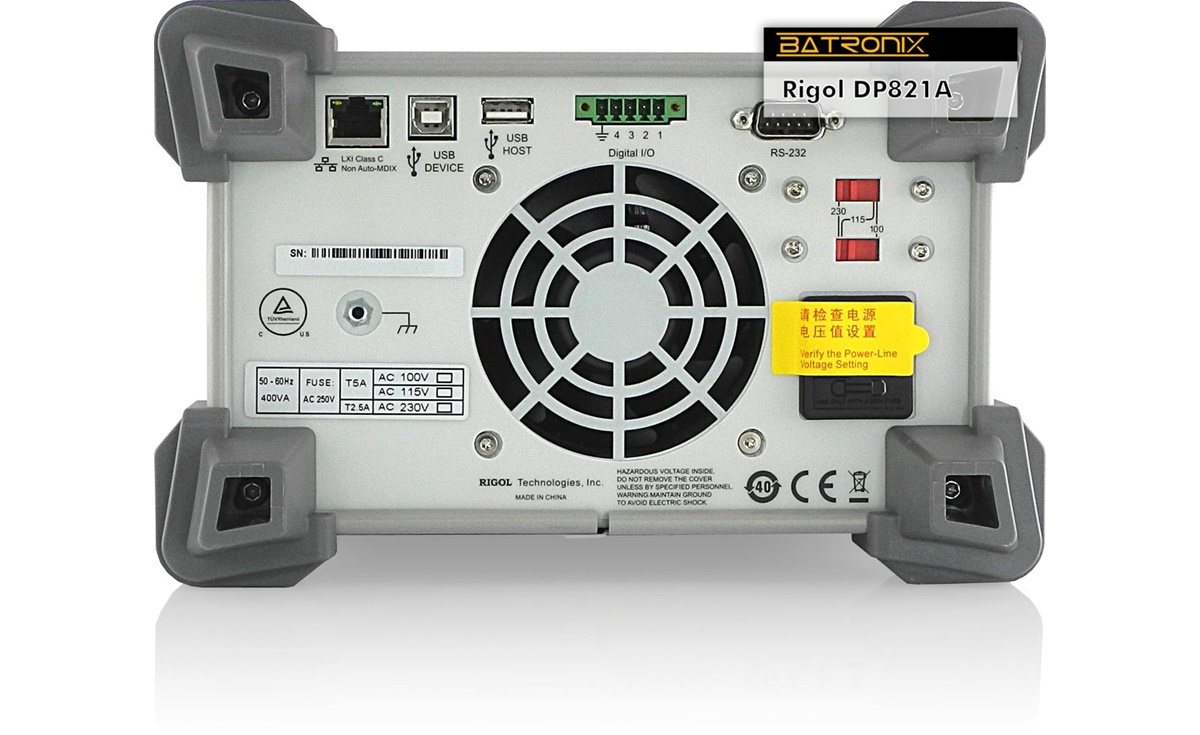

Auf der Rückseite der DP800 Geräte befinden sich 4 IO Ports, mit denen Triggersignale ein- und ausgegeben werden können. So kann z.B. ein Signal generiert werden, wenn der Ausgangsstrom eines Kanals einen zuvor definierten Wert überschreitet.

Das Rigol DP832A kann über verschiedene Schnittstellen mit SCPI Befehlen ferngesteuert werden. Zur Verfügung stehen hier folgende Schnittstellen:

USB
LAN
GPIB (Optional)

Über diese Schnittstellen kann die Steuerung des Geräts in eigene Programme oder auch LabView integriert werden.

Technische Daten

Netzteil Eigenschaften	Rigol DP21A
Ausgänge	1
Ausgang 1	0 bis +60 V/DC bei max. 1 A
Ausgang 2	0 bis +8 V/DC bei max. 10 A
Masseverbindungen	jeder Kanal hat eine eigene Masse
Ausgangsleistung (max.)	140 W
Übertemperaturabschaltung	ab ca. 55 °C
Umgebungs-/Arbeitstemperatur	0 °C bis 40 °C
Kühlung	Lüfter

Ausgangsspannung	Ausgang 1	Ausgang 2
Ausgangsspannung	0 bis +60 V/DC	0 bis +8 V/DC
Überspannungsschutz (einstellbar)	1 mV bis 66 V	1 mV bis 8,8 V
Genauigkeit	±0,1% + 25 mV
Auflösung der Anzeige	1 mV
Stabilität unter Last	< 0,01% + 2 mV
Stabilität Netzausregelung	< 0,01% + 2 mV
Restwelligkeit	< 350 μV rms / 2 mVpp

Ausgangsstrom	Ausgang 1	Ausgang 2
Ausgangsstrom (max.)	1 A	10 A
Überstromschutz (einstellbar)	0,1 mA bis 1,1 A	1 mA bis 11 A
Genauigkeit	±0,1% + 10 mA
Auflösung der Anzeige	1 mA
Stabilität unter Last	< 0,01% + 250 μA
Stabilität Netzausregelung	< 0,01% + 250 μA
Restwelligkeit	< 2 mA rms

Programmierbares Labornetzteil	Rigol DP821A
Bildschirm	8,9 cm (3,5") WVGA-Farb-LCD
Auflösung	320 × 240 Pixel
weitere Anschlüsse	USB-Host für den Anschluss von USB Sticks zur Speicherung von Einstellungen USB-Device für den Anschluss an einen PC LAN für die Verwendung im Netzwerk (LXI) GPIB (IEE-488, General Purpose Interface Bus, optional) separater Masseanschluss 4 digitale IO Trigger-Ports
Abmessungen (B × H × T)	23,9 cm × 15,7 cm × 41,8 cm
Gewicht	9,0 kg
Unterstützte Betriebssysteme	XP, Vista, Win 7 (32Bit + 64Bit), Win 8 (32Bit + 64Bit), Win 10 (32Bit + 64Bit)
Eingangsspannung	230 V/AC, 220 V/AC, 120 V/AC oder 110 V/AC (einstellbar)
