Innovative Tools. Exzellenter Service.

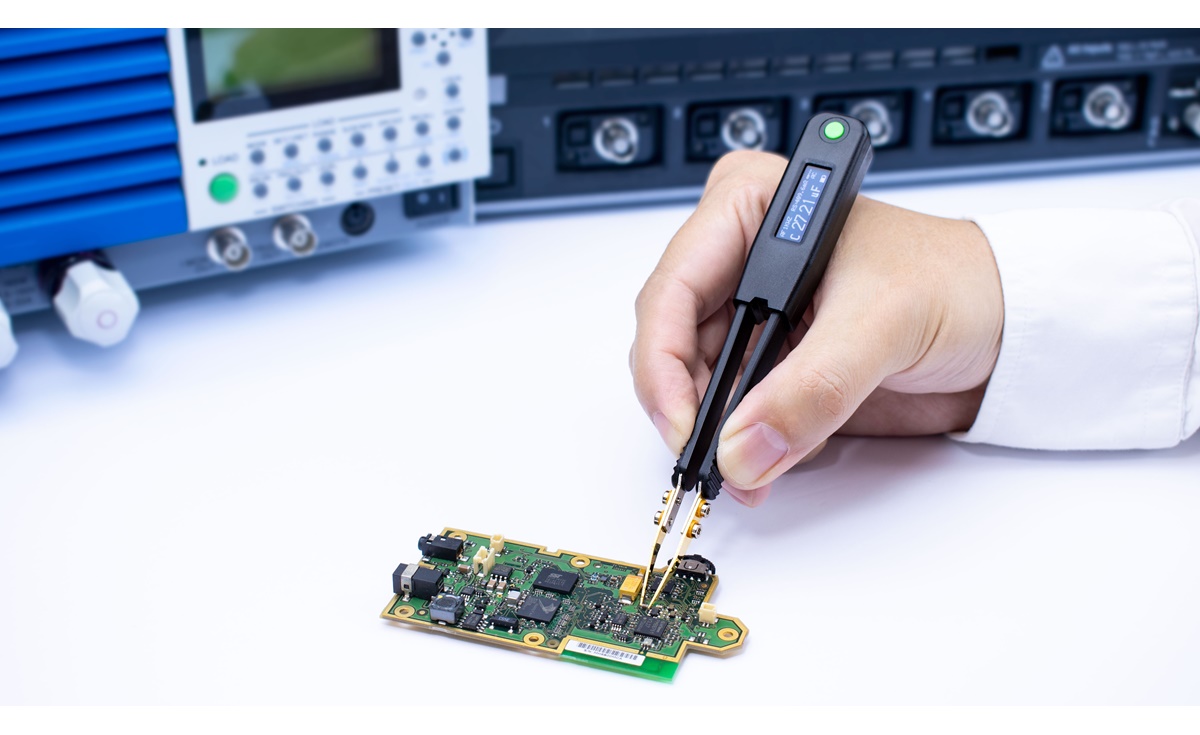

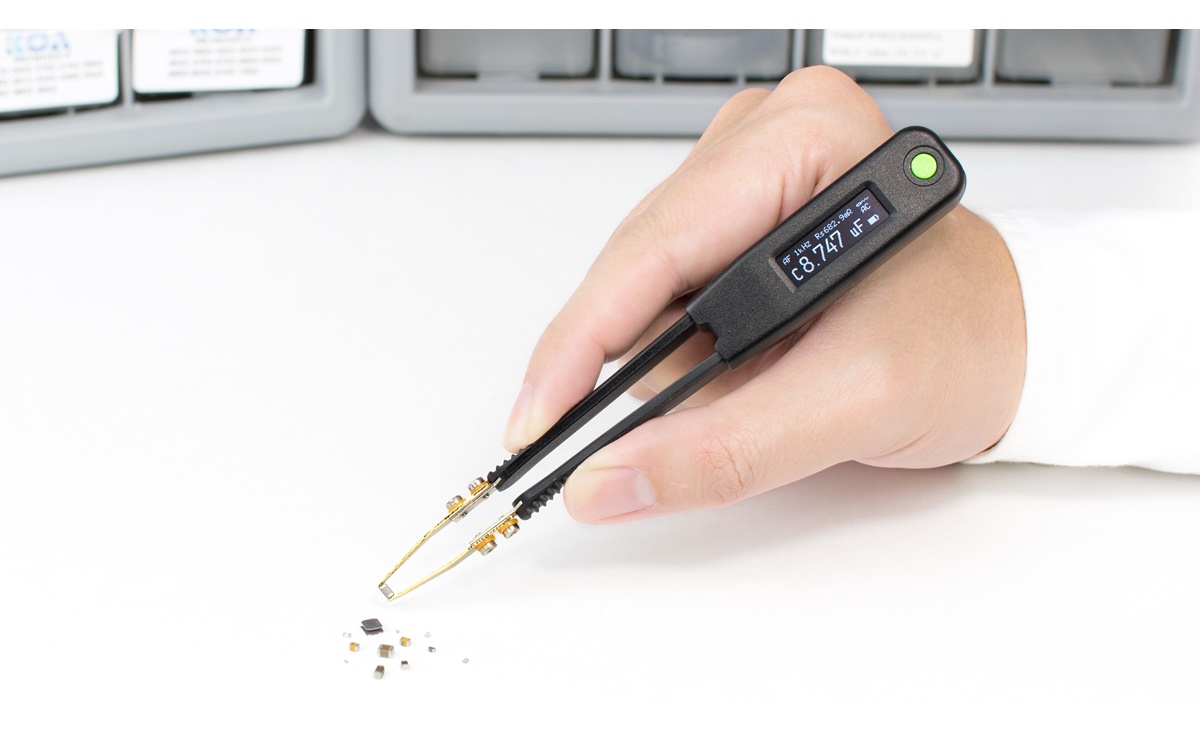

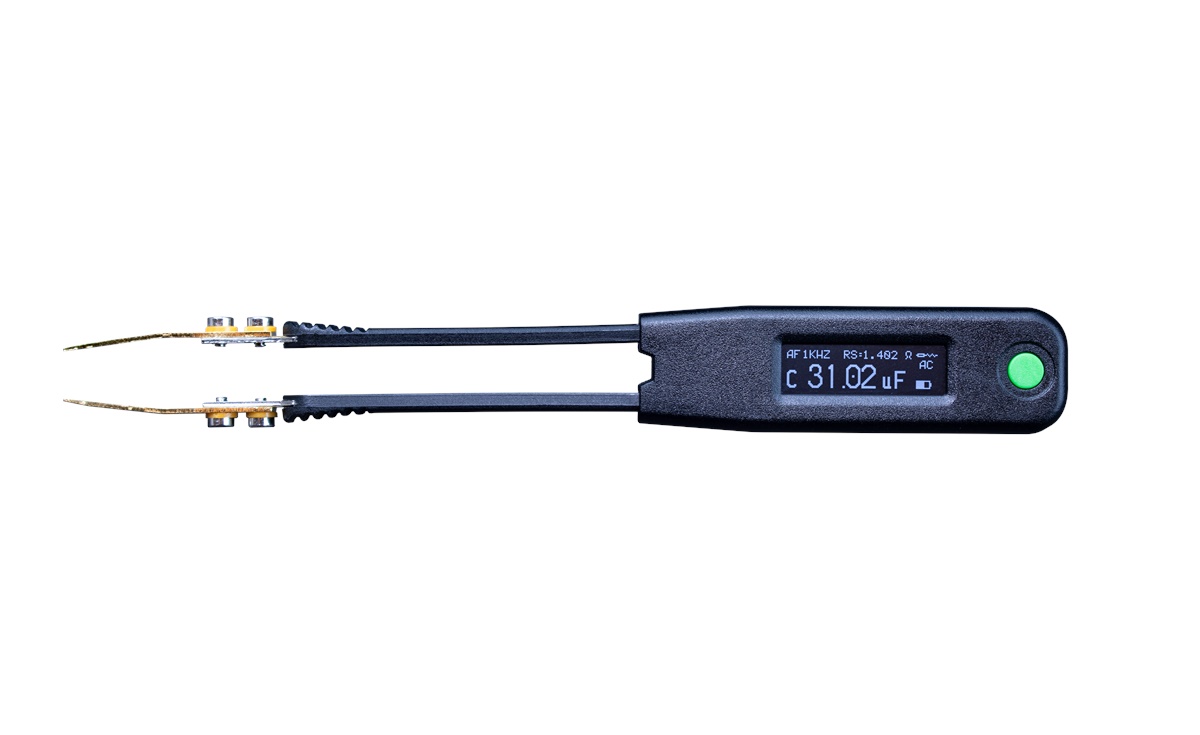

Die LCR-Meter von LCR Research sind kompakt, präzise und unglaublich praktisch in der Verwendung. Bauteile können gegriffen, platziert und dabei gemessen werden und auch auf Platinen ist damit das Nachmessen bestückter Bauteile leicht möglich.
Durch die Pinzettenbauform haben diese LCR-Meter einige Vorteile gegenüber klassischen LCR-Metern mit „fliegenden“ Messkabeln. Die Pinzetten sorgen durch die kurzen und definierten Verbindungen für ein extrem kleines Rauschen und einen gleichbleibenden Messaufbau und somit für präzise Messungen und hervorragende Empfindlichkeit auch für kleine Bauteilwerte im mΩ, nH und pF Bereich.
Mit der Automessfunktion können Bauteile (LCR) bei der Kontaktierung erkannt und gemessen werden. Neben der Primärmessfunktion (z.B. der Kapazitätswert eines Kondensators) wird auch gleich der ESR mit gemessen und angezeigt.
Overview
| Model | LCR Elite2 | LCR Pro1 | LCR Pro1 Plus |
|---|---|---|---|
| Basic accuracy (details in manual) | R: 0.2% L: 0.4% C: 0.2% | R: 0.1% L: 0.2% C: 0.2% | R: 0.1% L: 0.2% C: 0.2% |
| Measurement range | R: 20 mΩ to 10 MΩ C: 0.1 pF to 5 mF L: 0.1 uH to 1 H | R: 20 mΩ to 10 MΩ C: 0.1 pF to 10 mF L: 10 nH to 1 H | R: 20 mΩ to 10 MΩ C: 0.1 pF to 10 mF L: 10 nH to 1 H |
| Test Frequency | 100 Hz - 10 kHz | 100 Hz - 100 kHz | 100 Hz - 100 kHz |
| Test Voltage | 0.5 Vrms | 0.2 Vrms, 0.5 Vrms, 1.0 Vrms | 0.2 Vrms, 0.5 Vrms, 1.0 Vrms |
| Supported Measurements |
|
|
|
| LED Testing | |||
| PC Connectivity | (LCR Link1 Required) | (LCR Link1 Required) | |
| Over Voltage Protection (between test tips) | |||
| Display | OLED 0.91″, 128 x 32 Resolution | OLED 0.96″, 128 x 64 Resolution | OLED 0.96″, 128 x 64 Resolution |
| Battery | 3.7V LiPO, 180mAH, Rechargeable | 3.7V LiPO, 180mAH, Rechargeable | 3.7V LiPO, 150mAH, Rechargeable |
| SMD Test Probes | Gold Plated (Regular) | Gold Plated (Ultra-Precise) | Gold Plated (Ultra-Precise) |
Weitere technische Daten der LCR Elite2 finden Sie im LCR Elite2 Datenblatt.
Eigenschaften
- Einfache Handhabung - Nutzen Sie nur eine Hand mit integrierten Shortcuts
- Hohe Genauigkeit – R: 0.2%, L: 0.4%, C: 0.2%
- 4 Testfrequenzen – 100Hz, 120Hz, 1kHz, 10kHz
- Weiter Messbereich – R: 20mΩ to 10MΩ, C: 0.1pF to 5mF, L: 0.1uH to 1H
- Vollautomatisch / manuelle Auswahlmöglichkeiten
- Kleine Größe – 151 x 19 x 14.5 mm
- Helles OLED Display – 0.91″, 128 x 32 Auflösung
- Präzise vergoldete Spitzen
- Aufladbare LiPO Batteie mit USB Aufladung

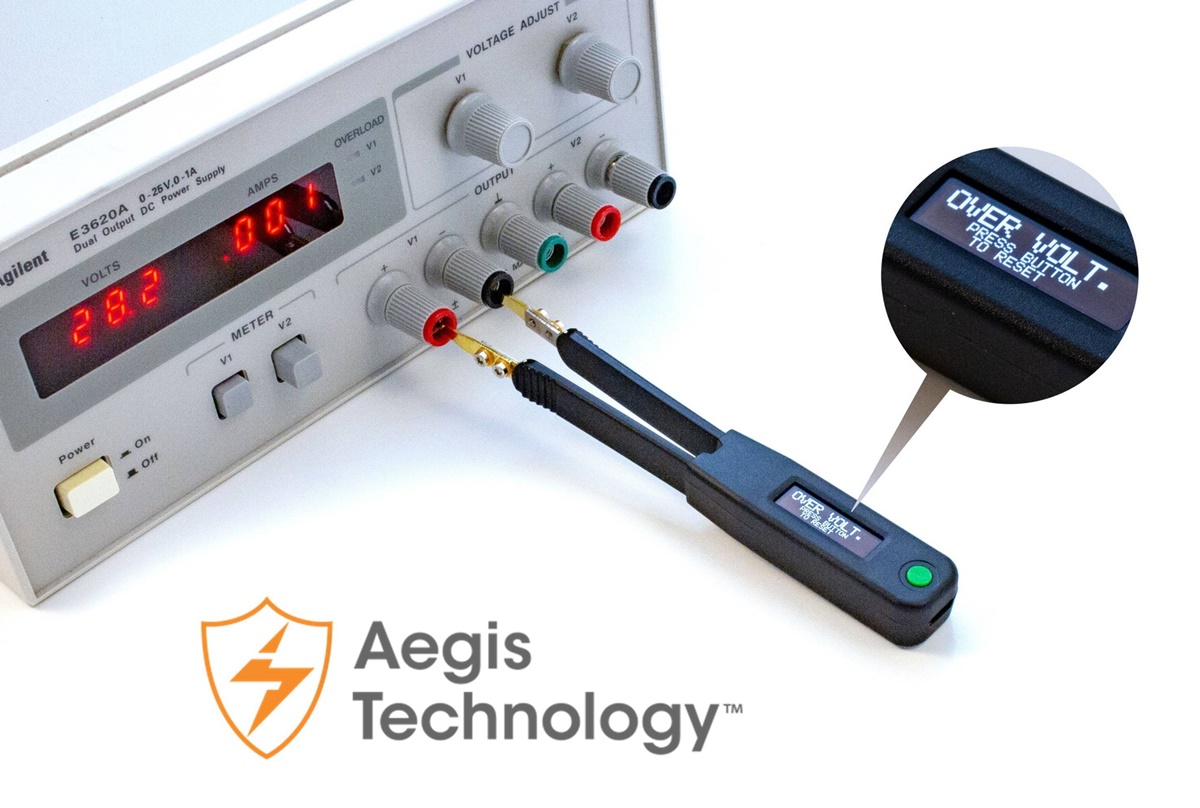

Innovative Aegis Technologie
Das LCR Elite2 ist durch die Aegis-Technologie geschützt, unsere zum Patent angemeldete Lösung zum automatischen Schutz des Messgeräts vor Beschädigung durch stromführende Komponenten.
Herkömmliche LCR-Messgeräte sind in der Regel anfällig für hohe Spannungen und Ströme, die von dem zu messenden Bauteil ausgehen. In vielen Fällen kann das zu prüfende Bauteil gespeicherte Energie enthalten, z. B. einen geladenen Kondensator oder eine Bordspannung. Die Energie im Bauteil ist ein häufiges Problem, das Schäden an LCR-Messgeräten verursacht und somit teure und zeitaufwändige Reparaturen erfordert.
Die Aegis-Technologie löst dieses Problem. Sie bietet Überspannungsschutz bis zu +/-48V (DC oder Spitze). Im Normalbetrieb ist sie transparent und beeinträchtigt die Messergebnisse nicht, da sie nur geringe Parasiten aufweist. Wenn eine anormale Spannung an den Messspitzen des Messgeräts anliegt, egal ob positiv oder negativ, erkennt die Aegis-Technologie dies sofort und trennt sie automatisch vom Messgerät. Die Meldung "OVER VOLT" wird auf dem Display angezeigt, um den Benutzer daran zu erinnern, die zu prüfende Komponente stromlos zu machen. Um das LCR Elite2 wieder in den normalen Betriebsmodus zu versetzen, entfernen Sie einfach das Messgerät von der Komponente und drücken Sie die Taste. Es werden keine Komponenten beschädigt und es ist kein Austausch der Sicherungen erforderlich.

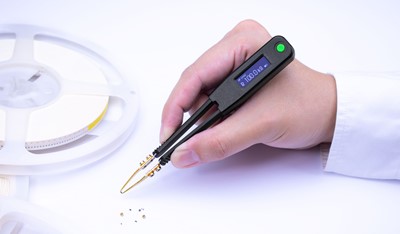

Selbstkalibrierung
Das LCR Elite2 ist mit einem fortschrittlichen Chipsatz und Algorithmus ausgestattet, der die Messgenauigkeit erheblich verbessert. Es bietet eine Grundgenauigkeit von 0,2 % für Widerstand und Kapazität und 0,4 % für Induktivität. Jedes Messgerät wird während der Produktion vollständig kalibriert und mit einem rückführbaren Kalibrierungszertifikat des NIST (National Institute of Standards and Technology) ausgeliefert.
Das LCR Elite2 bietet eine Selbstkalibrierungsfunktion, die in weniger als 30 Sekunden durch einfaches Kurzschließen und Öffnen von zwei Prüfspitzen durchgeführt werden kann. Die Selbstkalibrierung reduziert die internen und externen parasitären Parameter des Geräts erheblich und sorgt so für eine bessere Genauigkeit, insbesondere bei der Messung kleinerer Widerstände, Kapazitäten oder Induktivitäten, bei denen die parasitären Parameter die Messergebnisse stark beeinflussen können.

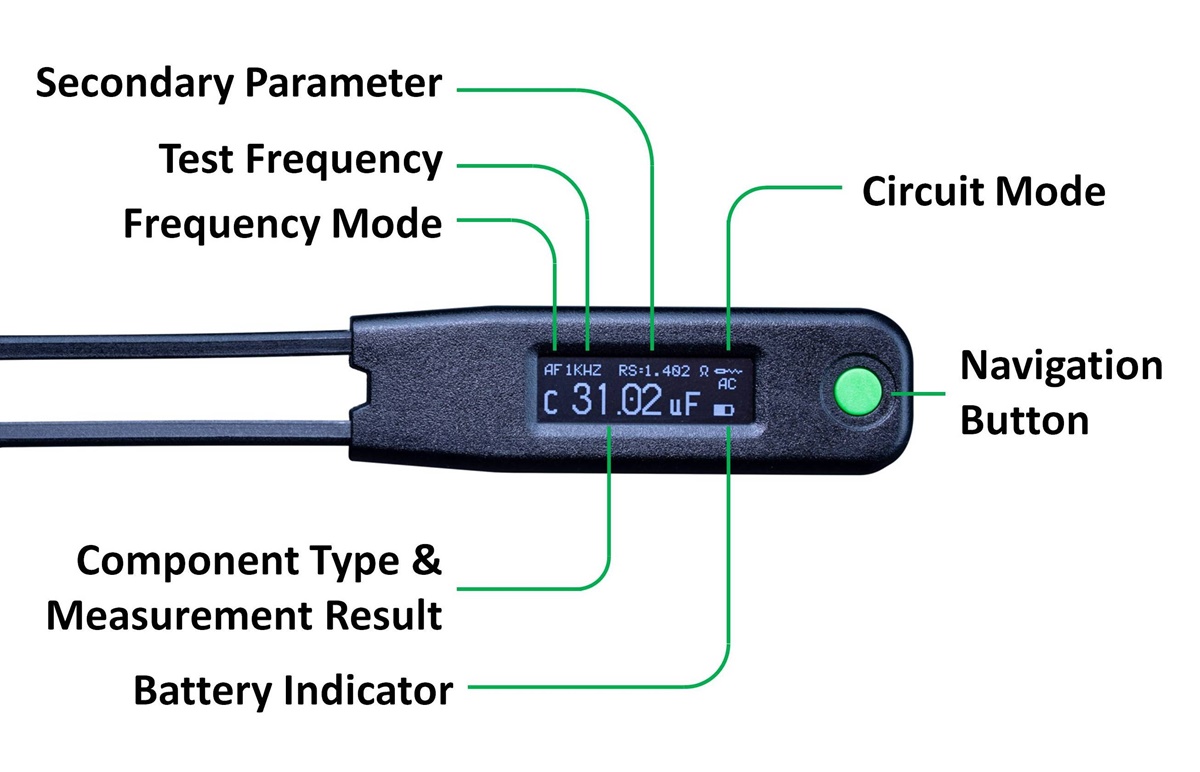

Benutzerfreundliches Interface
Mit dem LCR Elite2 können Sie ganz einfach zwischen dem Messbildschirm und dem Menübildschirm wechseln, indem Sie die Navigationstaste etwa eine halbe Sekunde lang gedrückt halten. Auf dem Menübildschirm können Sie verschiedene Parametereinstellungen konfigurieren, die Selbstkalibrierung starten oder Geräteinformationen anzeigen.
Das LCR Elite2 bietet eine Reihe von Tastenkombinationen, mit denen Sie während der Messung schnell und einfach zwischen verschiedenen Parametern wechseln können. Sie können die Navigationstaste einfach oder doppelt anklicken, um schnell verschiedene Messarten und Testfrequenzen auszuwählen.

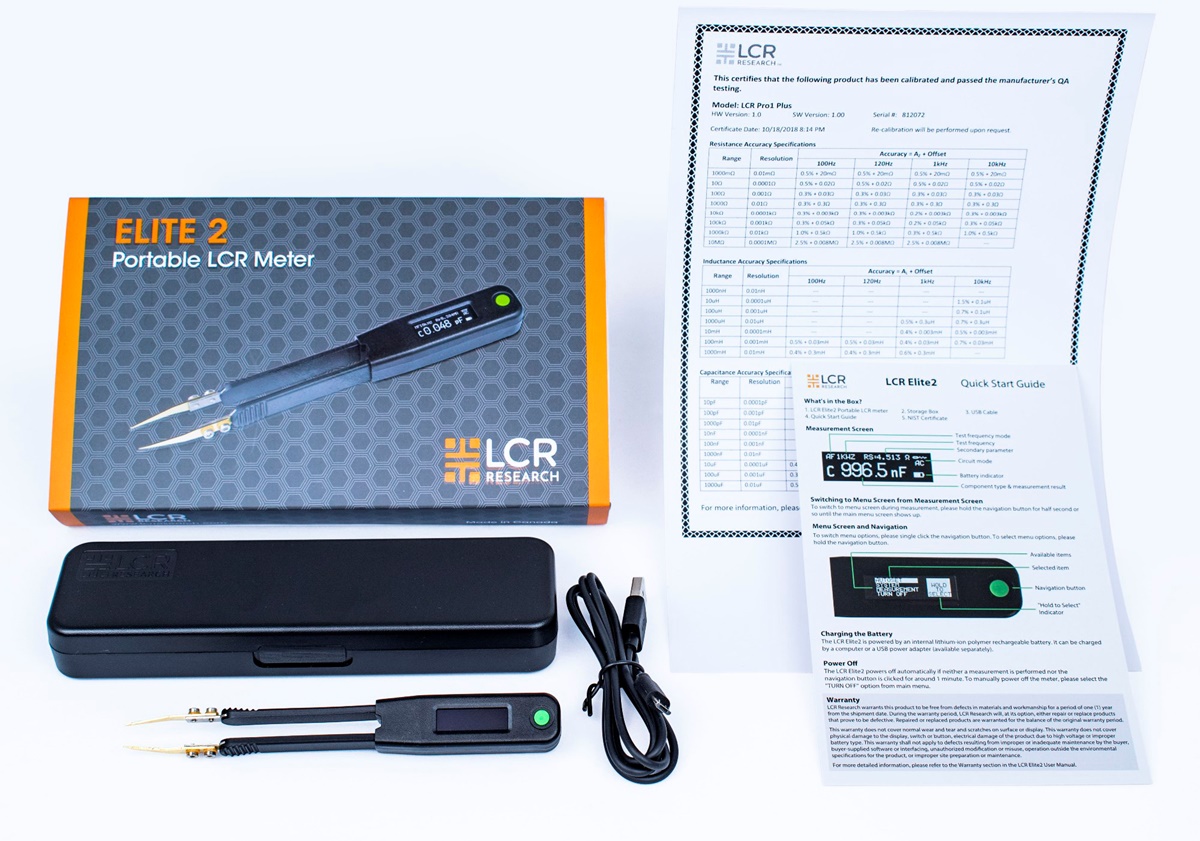

Lieferumfang
- LCR Elite2 LCR Meter
- Etui
- Schnellstartanleitung
- NIST Zertifikat (Kalibrierzertifikat)
- USB Kabel
