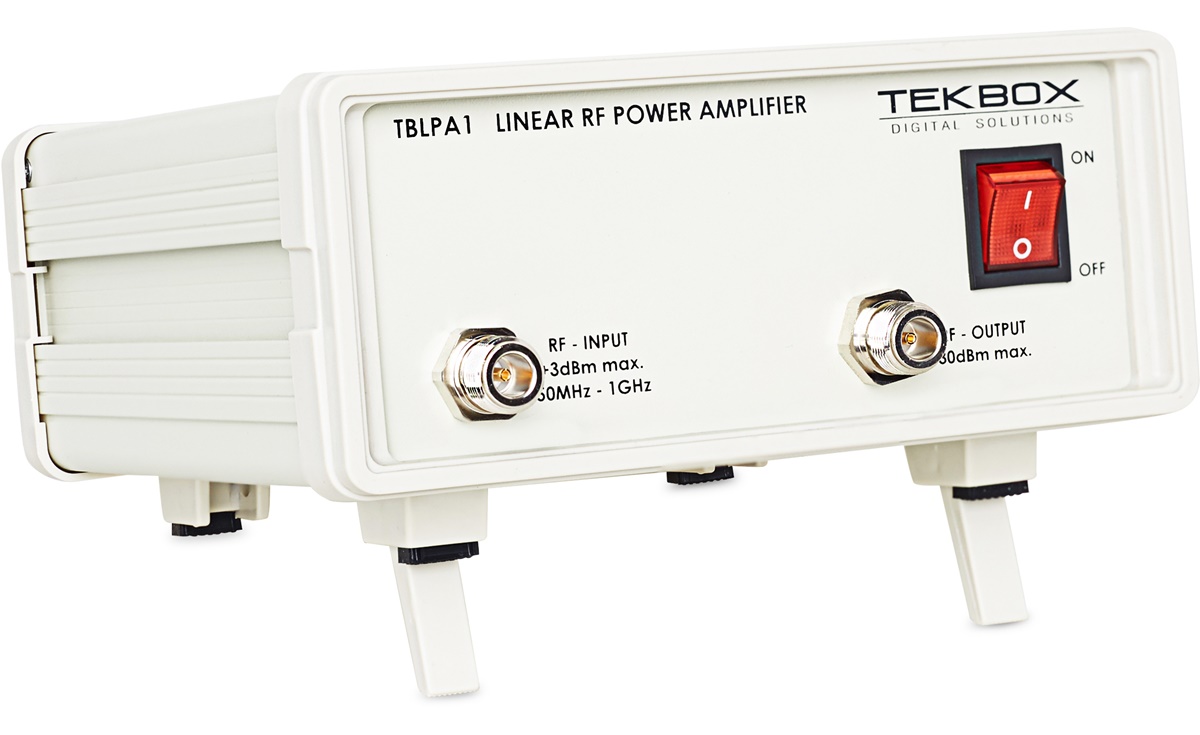

TekBox TBLPA1

Schreiben Sie die erste Bewertung

Der lineare Breitband-Leistungsverstärker TBLPA1 ist ein Allzweck-HF-Verstärker für Test- und Messanwendungen. Er hat eine Ausgangsleistung von bis zu 1 W und kann im Frequenzbereich von 10 MHz bis 1 GHz und mit reduzierter Ausgangsleistung auch darüber hinaus eingesetzt werden.

2 Jahre Garantie

Nr.: TBLPA1
EAN: 8936120675149

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

auf Lager

€ 875,- Netto

€ 1.041,25 inkl. MwSt.

Beschreibung

Spezifikationen

Eingang/Ausgang: 50 Ohm, N-Buchse
Versorgungsspannungsbereich: 110 V - 240 V
Leistungsaufnahme der Versorgung: 15 W
Betriebstemperaturbereich: -20 °C bis 60 °C
Frequenzbereich: 50 MHz - 1 GHz, (3 MHz - 1,3 GHz mit reduzierter Ausgangsleistung)
Verstärkung: 36 dB typisch, siehe Tabelle 1 für Details
1 dB Ausgangskompressionspunkt @ 10 MHz: +29,5 dBm typ.
1 dB Ausgangskompressionspunkt bei 100 MHz: +30,9 dBm typ.
1 dB-Ausgangskompressionspunkt bei 500 MHz: +31,3 dBm typ.
1 dB-Ausgangskompressionspunkt bei 1 GHz: +28,7 dBm typ.
Rauschzahl: 2,5 dB typ.
1. Oberschwingung, 50 MHz, Pout=30 dBm: < - 50 dBc typ.
1. Oberschwingung, 200 MHz, Pout=30 dBm: < - 40 dBc typ
1. Oberschwingung, 50 MHz, Pout=30 dBm: < - 30 dBc typ
1. Oberschwingung, 200 MHz, Pout=30 dBm: < - 25 dBc typ

Gesamte harmonische Verzerrung:

0,85 % @200 MHz, Pout=27 dBm typ.
1,13 % bei 200 MHz, Pout=28 dBm typ.
2,33 % @200 MHz, Pout=29 dBm typ.
5,6 % @200 MHz, Pout=30 dBm typ.
Interceptpunkt dritter Ordnung: +50 dBm, @200 MHz, ∆ f = 200 kHz typ.

Eingangsrückflussdämpfung:

50 MHz: 11dB typ.
800 MHz: 16dB typ.

Ausgangs-VSWR:

50 MHz: 2.1:1
800 MHz: 1.4:1

Maximale Leistung:

Maximale Eingangsleistung: +3 dBm

Der Ausgang des TBLPA1 ist recht tolerant gegenüber Ausgangsfehlanpassungen, jedoch wird eine offene oder kurzgeschlossene Last nicht empfohlen, da sie möglicherweise Schäden verursachen kann.

Kleinsignalverstärkung (gemessen mit Pin = - 20 dBm):

3 MHz	5 MHz	10 MHz	25 MHz	50 MHz	100 MHz	200 MHz	300 MHz	400 MHz
16 dB	34 dB	43 dB	42 dB	41 dB	40 dB	39 dB	38,5 dB	38,3 dB
500 MHz	600 MHz	700 MHz	800 MHz	900 MHz	1 GHz	1,1 GHz	1,2 GHz	1,3 GHz
38 dB	37,8 dB	37 dB	35,4 dB	36,5 dB	36,2 dB	35,5 dB	33,7 dB	32,1 dB
