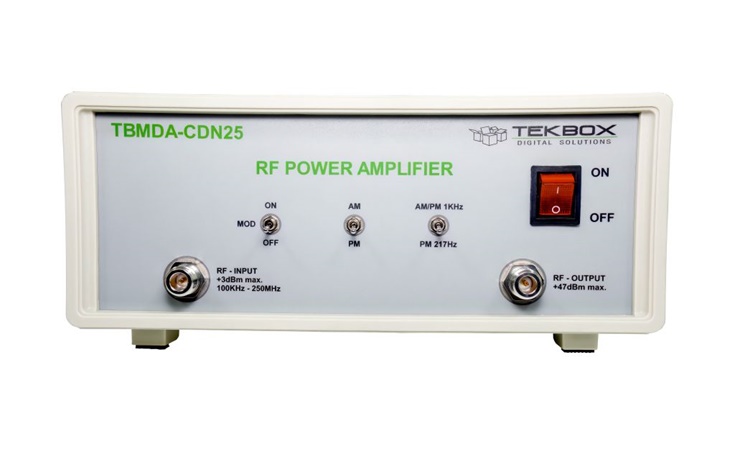

TekBox TBMDA-CDN25

Der modulierte Verstärker TBMDA-CDN25 bietet die erforderliche Leistung, Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit CDNs und BSI-Tastköpfen im Frequenzbereich von 100 kHz bis 250 MHz. Er ist für die Ansteuerung durch den Mitlaufgeneratorausgang von Spektrumanalysatoren ausgelegt.

Mit einem 1-dB-Kompressionspunkt von bis zu 25 W im Frequenzbereich von 100 kHz bis 250 MHz kann er Prüfpegel der Klassen 1, 2, 3 und X gemäß ISO / EN 61000-4-6 erzeugen. Ein eingebauter AM/PM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle.

Der TBMDA-CDN25 hat eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrumanalysator-Tracking-Generator bereitgestellt wird.

Neben 1 kHz, 80 % AM bietet der TBMDA-CDN25 eine eingebaute Modulationsmöglichkeit zur Erzeugung von 1 kHz, 50 % Duty Cycle PM-Signalen. Im PM-Modus kann der TBMDA5 auch ein 217-Hz-Signal mit einem Tastverhältnis von 12,5 % erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.

Merkmale

• CW-Verstärker (Modulation aus)
• 1 kHz, 80 % AM-Modulation
• 1 kHz, 50 % Tastverhältnis Pulsmodulation 217 Hz
• 217 Hz, 12,5 % Tastverhältnis Pulsmodulation

Spezifikationen

• Eingang / Ausgang: 50 Ohm, N-Buchse

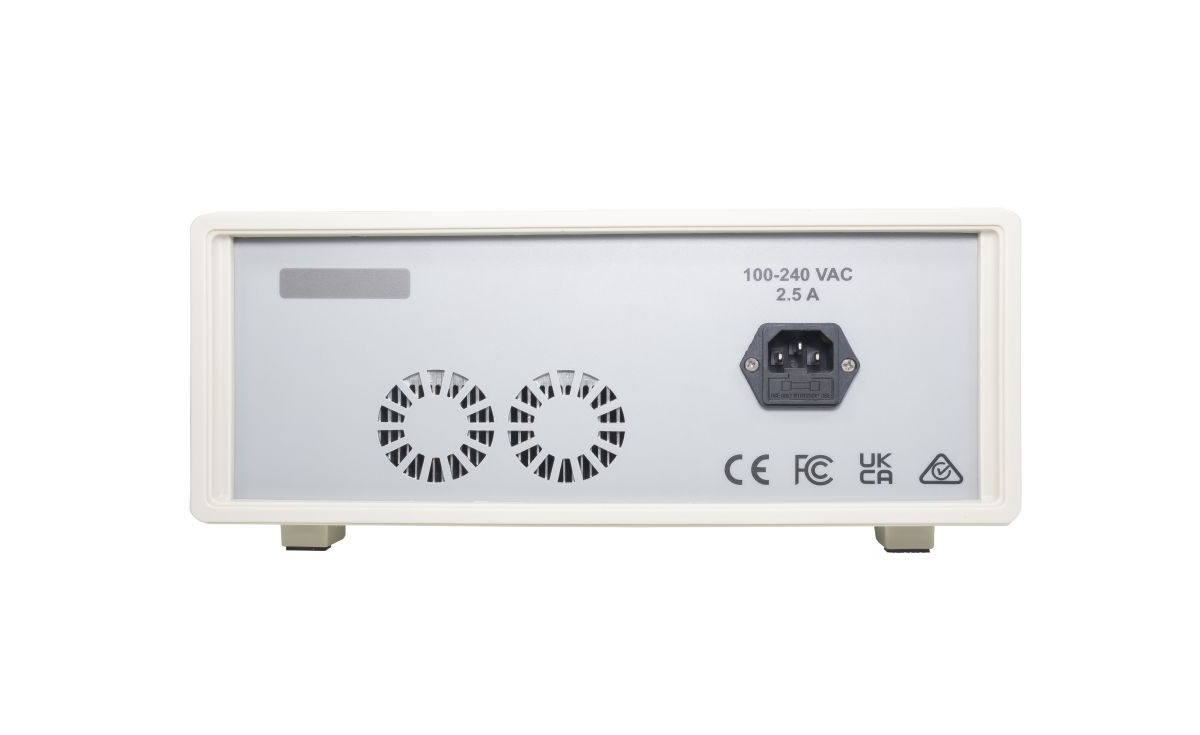

• Versorgungsspannungsbereich: 110 V...240 V
• Leistungsaufnahme der Versorgung: 108 W @ 220 V
• Betriebstemperaturbereich: -20 °C bis 50 °C
• Frequenzbereich: 100 kHz - 250 MHz
• Flachheit der Verstärkung 100 kHz - 250 MHz / Pin = -5 dBm: 3,5 dB typ.
• Gesättigte Ausgangsleistung bei 100 kHz / Pin = 0 dBm: 44,1 dBm (25,7 W) typ.
• Gesättigte Ausgangsleistung bei 150 kHz / Pin = 0 dBm: 44,6 dBm (28,8 W) typ.
• Gesättigte Ausgangsleistung bei 500 kHz / Pin = 0 dBm: 45,1 dBm (32,4 W) typ.
• Gesättigte Ausgangsleistung bei 1 MHz / Pin = 0 dBm: 45,3 dBm (33,9 W) typ.
• Gesättigte Ausgangsleistung bei 10 MHz / Pin = 0 dBm: 45,3 dBm (33,9 W) typ.
• Gesättigte Ausgangsleistung bei 50 MHz / Pin = 0 dBm: 45,6 dBm (36,3 W) typ.
• Gesättigte Ausgangsleistung bei 80 MHz / Pin = 0 dBm: 46,6 dBm (45,7 W) typ.
• Gesättigte Ausgangsleistung bei 100 MHz / Pin = 0 dBm: 46,5 dBm (44,7 W) typ.
• Gesättigte Ausgangsleistung bei 150 MHz / Pin = 0 dBm: 44,5 dBm (28,2 W) typ.
• Gesättigte Ausgangsleistung bei 200 MHz / Pin = 0 dBm: 43,8 dBm (24 W) typ.
• Gesättigte Ausgangsleistung bei 230 MHz / Pin = 0 dBm: 44,9 dBm (30,9 W) typ.
• Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 44,8 dBm (30,2 W) typ.
• 1dB Ausgangskompressionspunkt @ 100 kHz: +43,7 dBm typ. (Pin: -5 dBm)
• 1dB-Ausgangskompressionspunkt bei 150 kHz: +44,1 dBm typ. (Pin: -4 dBm)
• 1dB Ausgangskompressionspunkt bei 500 kHz: +44,6 dBm typ. (Pin: -3 dBm)
• 1dB-Ausgangskompressionspunkt bei 1 MHz: +45 dBm typ. (Pin: -3 dBm)
• 1dB-Ausgangskompressionspunkt bei 10 MHz: +45 dBm typ. (Pin: -2 dBm)
• 1dB Ausgangskompressionspunkt bei 50 MHz: +45,6 dBm typ. (Pin: 1 dBm)
• 1dB Ausgangskompressionspunkt bei 80 MHz: +46,5 dBm typ. (Pin: 1 dBm)
• 1dB Ausgangskompressionspunkt bei 100 MHz: +46,5 dBm typ. (Pin: 0 dBm)
• 1dB Ausgangskompressionspunkt bei 150 MHz: +42,9 dBm typ. (Pin: -4 dBm)
• 1dB Ausgangskompressionspunkt bei 200 MHz: +42,2 dBm typ. (Pin: -4 dBm)
• 1dB Ausgangskompressionspunkt bei 230 MHz: +44,1 dBm typ. (Pin: -3 dBm)
• 1dB Ausgangskompressionspunkt bei 250 MHz: +43 dBm typ. (Pin: -4 dBm)
• 2. Oberschwingung, 100 MHz, Pout=46 dBm: < - 12 dBc typ.
• 2. Oberschwingung, 100 MHz, Pout=40 dBm: < - 15 dBc typ.
• 3. Oberschwingung, 100 MHz, Pout=46 dBm: < - 22 dBc typ.
• 3. Oberschwingung, 100 MHz, Pout=40 dBm: < - 22 dBc typ.

Anwendung:

• Universal-Breitband-HF-Leistungsverstärker
• Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen zur Ansteuerung von CDNs oder BCI-Sonden
• Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen, zur Ansteuerung von Nahfeldsonden
• Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen, Ansteuerung von TEM-Zellen
