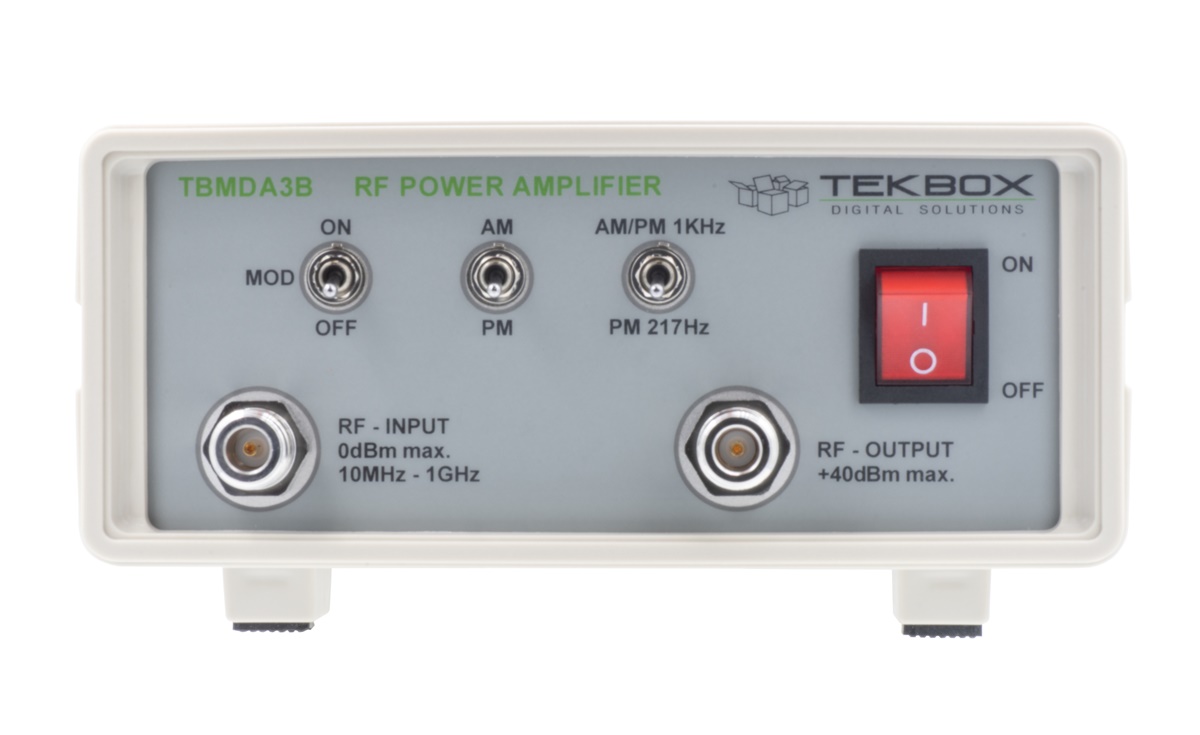

TekBox TBMDA3B

Der modulierte Breitbandleistungsverstärker TBMDA3B (10 MHz - 1 GHz) wurde als kostengünstige HF-Leistungsquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten vor der Konformitätsprüfung entwickelt. Bei einer Eingangsleistung von weniger als 0 dBm kann er eine gesättigte Ausgangsleistung von bis zu 8 W liefern. Der TBMDA3 eignet sich ideal zur Ansteuerung von Tekbox-Nahfeldsonden, um empfindliche Stellen in elektronischen Schaltungen zu lokalisieren, oder zur Erzeugung starker elektrischer Felder für Strahlungsimmunitätstests in TEM-Zellen. Er kann bis zu 700 V/m bei Verwendung der Tekbox TEM-Zelle TBTC0, 400 V/m bei Verwendung der TBTC1, 200 V/m bei Verwendung der TBTC2 und 130 V/m bei Verwendung der TBTC3 erzeugen.

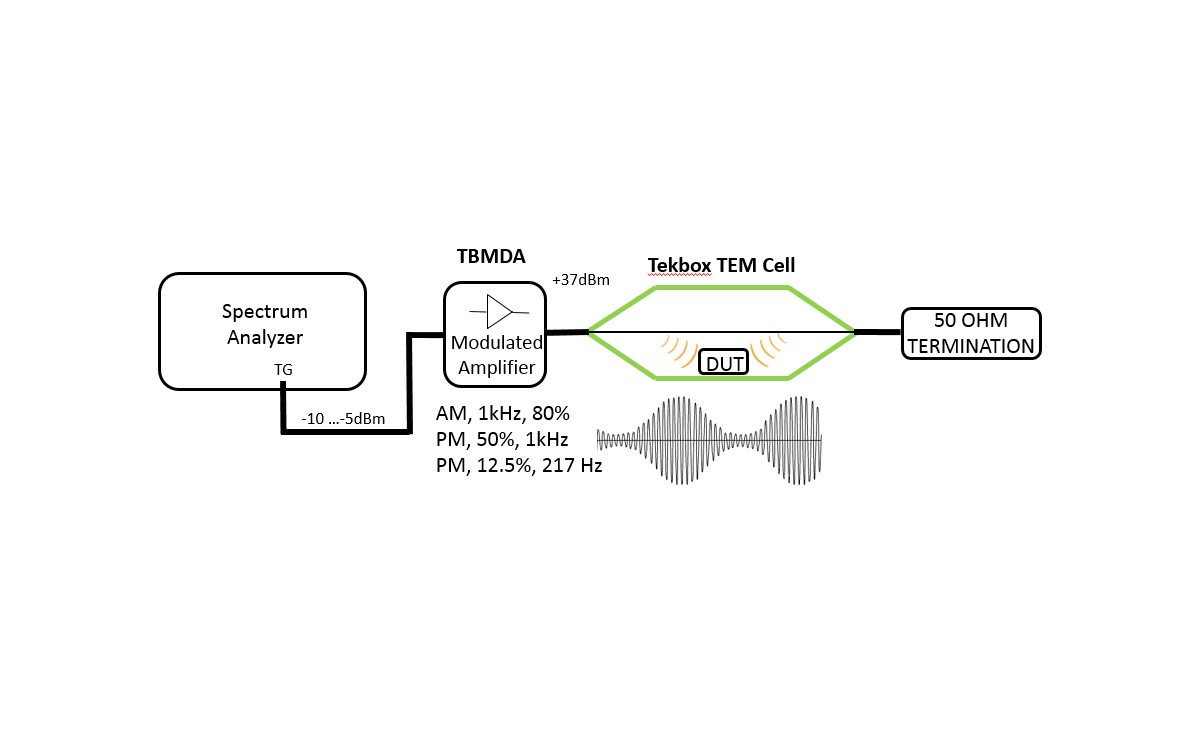

Ein eingebauter AM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle. Die TBMDA3B hat eine ausreichende Verstärkung, um ihre maximale Ausgangsleistung zu erreichen, wenn sie mit dem Tracking-Generator eines Spektrumanalysators betrieben wird. Neben 1 kHz, 80% AM bietet die TBMDA3B eine eingebaute Modulationsoption zur Erzeugung von 1 kHz, 50 % Tastverhältnis PM-Signalen. Im PM-Modus kann die TBMDA3B auch ein 217 Hz, 12,5 % Duty Cycle Signal erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.

Eigenschaften

• CW-Verstärker (Modulation aus)
• 1 kHz, 80 % AM-Modulation
• 1 kHz, 50 % Duty Cycle Pulsmodulation
• 217 Hz, 12,5 % Duty Cycle Pulsmodulation

Technische Daten

• Ein-/Ausgang: 50 Ohm, N-Buchse
• Betriebsspannungsbereich: 110 V...240 V
• Leistungsaufnahme: 25 W @ 220 V
• Betriebstemperatur: -20 °C bis 50 °C
• Frequenzbereich: 10 MHz - 1 GHz, verwendbar von 5 MHz bis 1,1 GHz
• Kleinsignal-Verstärkung: 42,5 dB typ.
• Flachband-Verstärkung 10 MHz - 1 GHz / Pin = -15 dBm: 2,5 dB typ.
• Gesättigte Ausgangsleistung bei 5 MHz / Pin = 0 dBm: 38,9 dBm (7,8 W) typ.
• Gesättigte Ausgangsleistung bei 10 MHz / Pin = 0 dBm: 39,1 dBm (8,2 W) typ.
• Gesättigte Ausgangsleistung bei 50 MHz / Pin = 0 dBm: 39.8 dBm (9.5 W) typ.
• Gesättigte Ausgangsleistung bei 75 MHz / Pin = 0 dBm: 39.9 dBm (9.8 W) typ.
• Gesättigte Ausgangsleistung bei 100 MHz / Pin = 0 dBm: 39,9 dBm (9,7 W) typ.
• Gesättigte Ausgangsleistung bei 250 MHz / Pin = 0 dBm: 40,5 dBm (11,2 W) typ.
• Gesättigte Ausgangsleistung bei 500 MHz / Pin = 0 dBm: 40,5 dBm (11,2 W) typ.
• Gesättigte Ausgangsleistung bei 750 MHz / Pin = 0 dBm: 39,5 dBm (8,9 W) typ.
• Gesättigte Ausgangsleistung bei 1 GHz / Pin = 0 dBm: 38.8 dBm (7.6 W) typ.
• Gesättigte Ausgangsleistung bei 1,1 GHz / Pin = 0 dBm: 38,3 dBm (6,8 W) typ.
• 1dB Ausgangskompressionspunkt bei 5 MHz: 38,2 dBm typ. (Pin: -2 dBm)
• 1dB Ausgangs-Kompressionspunkt bei 10 MHz: 38,7 dBm typ. (Pin: -3 dBm)
• 1dB Ausgangs-Kompressionspunkt bei 50 MHz: 39,1 dBm typ. (Pin: -3 dBm)
• 1dB Ausgangs-Kompressionspunkt bei 100 MHz: 39,7 dBm typ. (Pin: -1 dBm)
• 1dB Ausgangs-Kompressionspunkt bei 250 MHz: 39,9 dBm typ. (Pin: -2 dBm)
• 1dB Ausgangs-Kompressionspunkt bei 500 MHz: 39,4 dBm typ. (Pin: -3 dBm)
• 1dB Ausgangs-Kompressionspunkt bei 750 MHz: 38,8 dBm typ. (Pin: -3 dBm)
• 1dB-Kompressionspunkt bei 1000 MHz: 37 dBm typ. (Pin: -5 dBm)
• 1dB-Kompressionspunkt bei 1100 MHz: 36,9 dBm typ. (Pin: -5 dBm)
• 2. Harmonische, 100 MHz, Pout = 39,9 dBm: < - 27 dBc typ.
• 2. Harmonische, 100 MHz, Pout = 34 dBm: < - 13,5 dBc typ.
• 3. Harmonische, 100 MHz, Pout = 39,9 dBm: < - 12 dBc typ.
• 3. Harmonische, 100 MHz, Pout = 34 dBm: < - 24 dBc typ.

Gesamte harmonische Verzerrung

• 18,9% @100 MHz, Pout = 31 dBm typ.
• 21,8% bei 100 MHz, Pout = 34 dBm typ.
• 23,4% bei 100 MHz, Pout = 37 dBm typ.
• 31,1% bei 100 MHz, Pout = 39,9 dBm typ.
• Ausgangsschnittpunkt dritter Ordnung: 44 dBm, @100 MHz, ∆ f = 2 MHz, typ.
• Interne Modulationsfrequenz AM: 1 kHz ± 20
• Interne Modulationsfrequenz PM: 1 kHz ± 20%, 217 Hz ± 20
• Tastverhältnis, PM: 50 % ± 10 % bei 1 kHz; 12,5 % ± 20 % bei 217 Hz
• Maximale Nennwerte: Maximale Eingangsleistung: +0 dBm

Anwendung

• Breitband-HF-Leistungsverstärker für die Prüfung der leitungsgebundenen Störfestigkeit zur Ansteuerung von CDNs oder BCI-Sonden.
• Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen zur Ansteuerung von Nahfeldsonden
• Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsmessungen, Ansteuerung von TEM-Zellen
