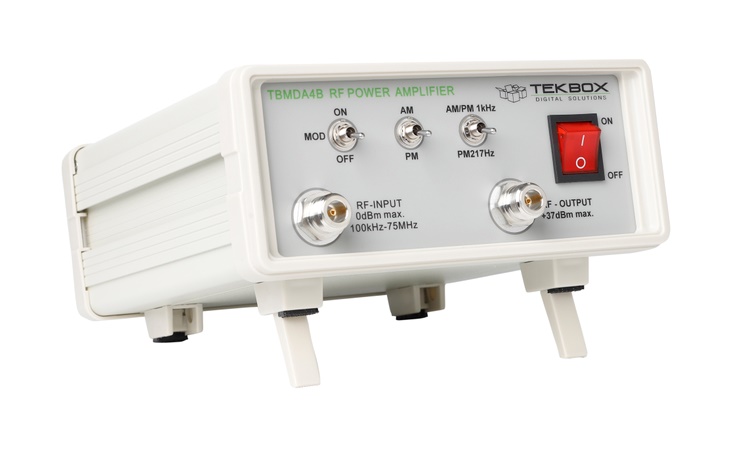

TekBox TBMDA4B

Der modulierte Breitbandleistungsverstärker TBMDA4B wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten bereitzustellen. Er ist für den Betrieb am Mitlaufgeneratorausgang von Spektrumanalysatoren ausgelegt. Mit einem Eingangsleistungsbereich von -20 dBm...-10 dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 5 W erhöhen.

Mit einem Frequenzbereich von 100 kHz bis 75 MHz ist es eine ideale Ergänzung zum TBMDA3, der 10 MHz bis 1 GHz abdeckt. Der TBMDA4B eignet sich ideal zur Ansteuerung von Tekbox-Nahfeldsonden, um den empfindlichen Punkt einer elektronischen Schaltung zu finden oder um elektrische Felder bis 550 V/m bei Ansteuerung der Tekbox TEM Cell TBTC0, 300 V/m bei Ansteuerung der TBTC1, 150 V/m bei Ansteuerung der TBTC2 oder 100 V/m bei Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW-, AM- oder PM-moduliert sein. Das TBMDA4B bietet daher eine eingebaute Modulationsmöglichkeit zur Erzeugung von 1 kHz AM- oder PM-Signalen. Im PM-Modus kann das TBMDA4B auch ein 217 Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.

Eigenschaften

• CW-Verstärker (Modulation aus)
• 1 kHz, 80 % AM-Modulation
• 1 kHz, 50 % Einschaltdauer Pulsmodulation
• 217 Hz, 12,5 % Einschaltdauer Pulsmodulation

Technische Daten

• Eingang/Ausgang: 50 Ohm, N-Buchse
• Versorgungsspannung: 110 V...240 V
• Leistungsaufnahme Netzteil: 20 W
• Betriebstemperatur: -20 °C bis 50 °C
• Frequenzbereich: 100 kHz - 75 MHz
• Gesättigte Ausgangsleistung bei 100 kHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
• Gesättigte Ausgangsleistung bei 1 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
• Gesättigte Ausgangsleistung bei 10 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
• Gesättigte Ausgangsleistung bei 35 MHz / Pin = -10 dBm: 37.1 dBm (5,1 W) typ.
• Gesättigte Ausgangsleistung bei 75 MHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
• Gesättigte Ausgangsleistung bei 100 MHz / Pin = -10 dBm: 31,6 dBm (1,4 W) typ.
• 1dB Ausgangskompressionspunkt bei 1 MHz: +35,7 dBm typ.
• 1dB Ausgangskompressionspunkt bei 35 MHz: +34,8 dBm typ.
• 1dB Ausgangskompressionspunkt bei 75 MHz: +34,1 dBm typ.
• 2. Harmonische Verzerrung, 35 MHz, Pout=36 dBm: < - 18 dBc typ.
• 2. Harmonische Verzerrung, 35 MHz, Pout=30 dBm: < - 21 dBc typ.
• 3. Harmonische Verzerrung, 35 MHz, Pout=36 dBm: < - 19 dBc typ.
• 3. Harmonische Verzerrung, 35 MHz, Pout=30 dBm: < - 35 dBc typ.

Gesamte harmonische Verzerrung:

• 5,9 % @35 MHz, Pout=27 dBm typ.
• 8,4 % bei 35 MHz, Pout=30 dBm typ.
• 12,3 % bei 35 MHz, Pout=33 dBm typ.
• 18,1 % bei 35 MHz, Pout=36 dBm typ.
• Interceptpunkt dritter Ordnung: +53 dBm, @25 MHz, ∆ f = 200 kHz typ.
• Rauschzahl bei 35 MHz: 7,2 dB
• Interne Modulationsfrequenz AM: 1 kHz ±20 %.
• Interne Modulationsfrequenz PM: 1 kHz ±10 %, 217 Hz ±20
• Tastverhältnis, PM: 50 % ±10 % bei 1 kHz; 12,5 % ±20% bei 217 Hz

Anwendung

• Universeller Leistungsverstärker
• Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von Nahfeldsonden
• Signalquelle für Störfestigkeitstests, Ansteuerung von TEM-Zellen
