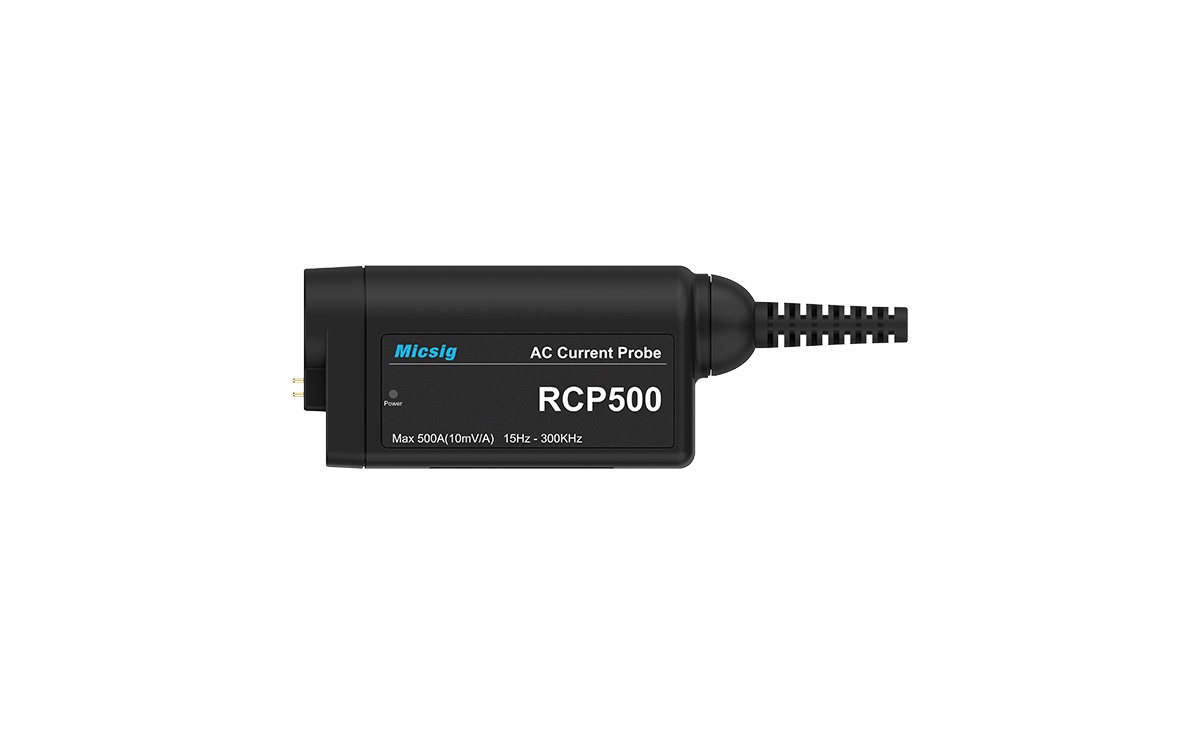

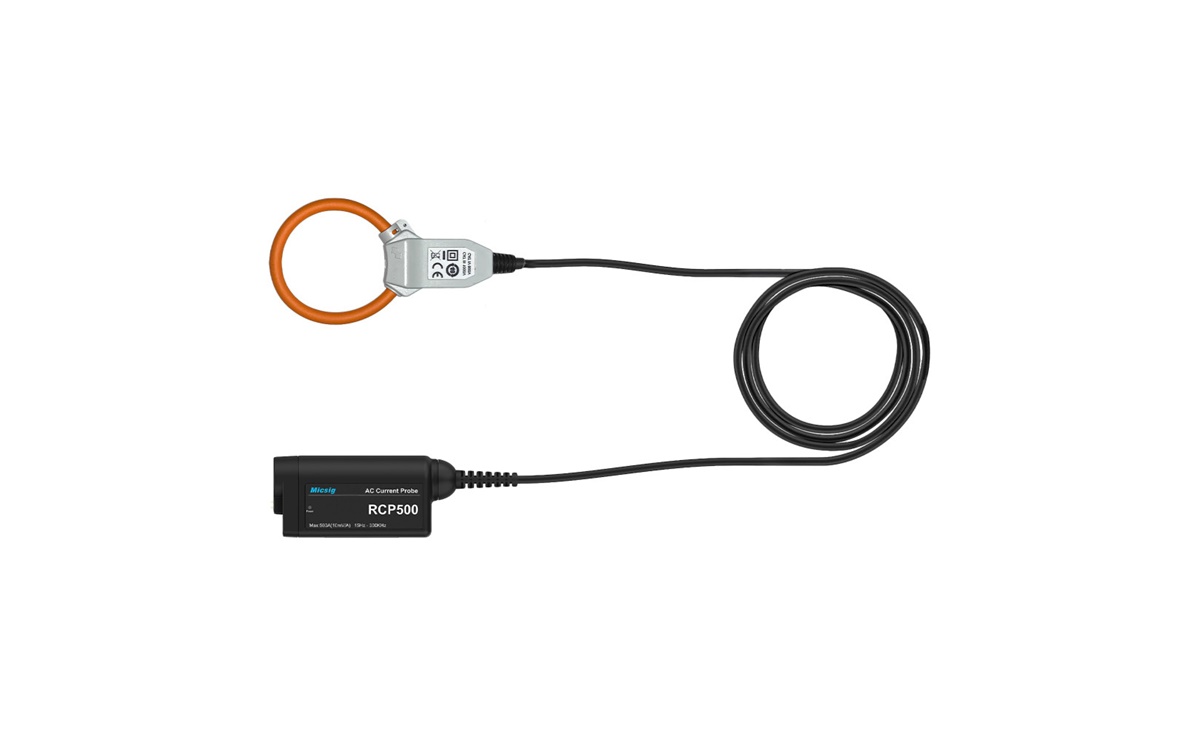

Micsig RCP500

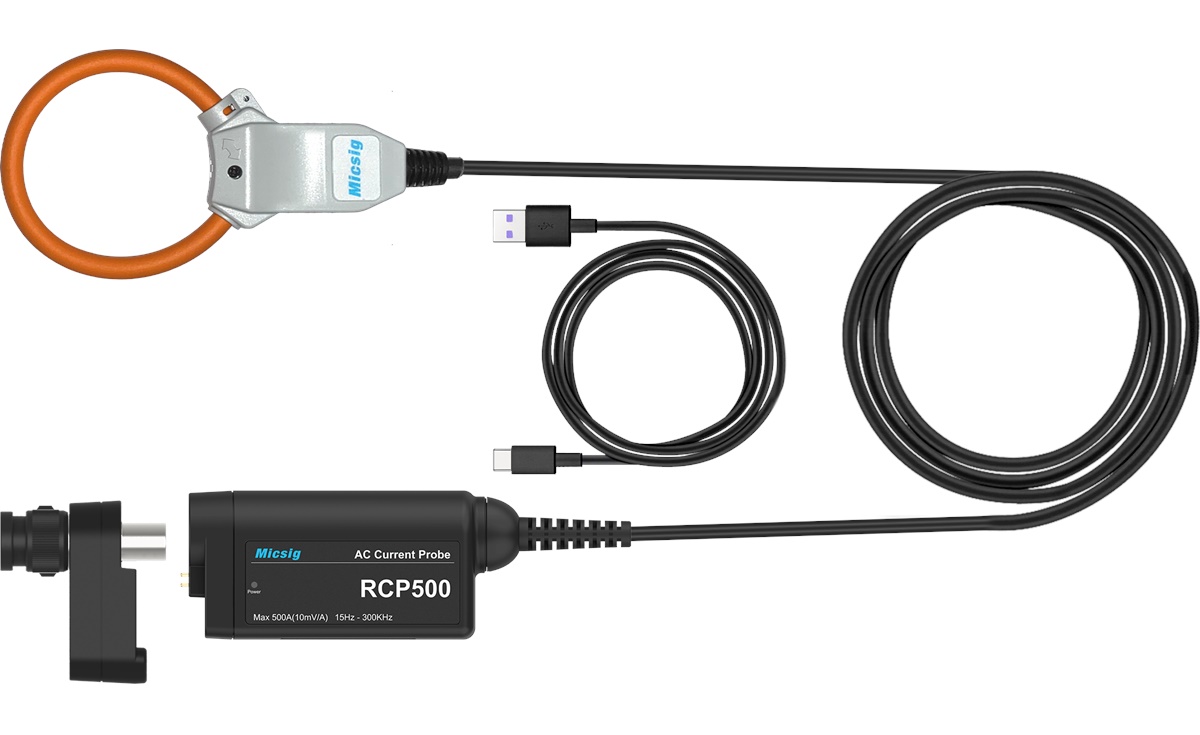

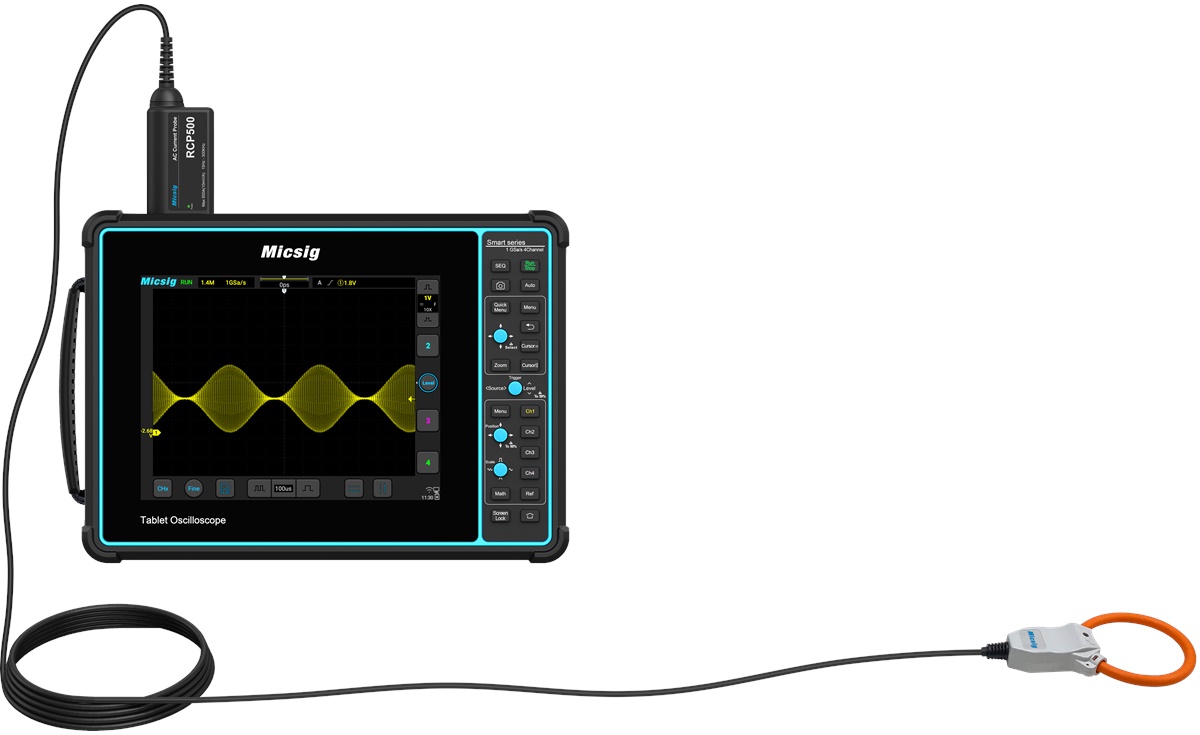

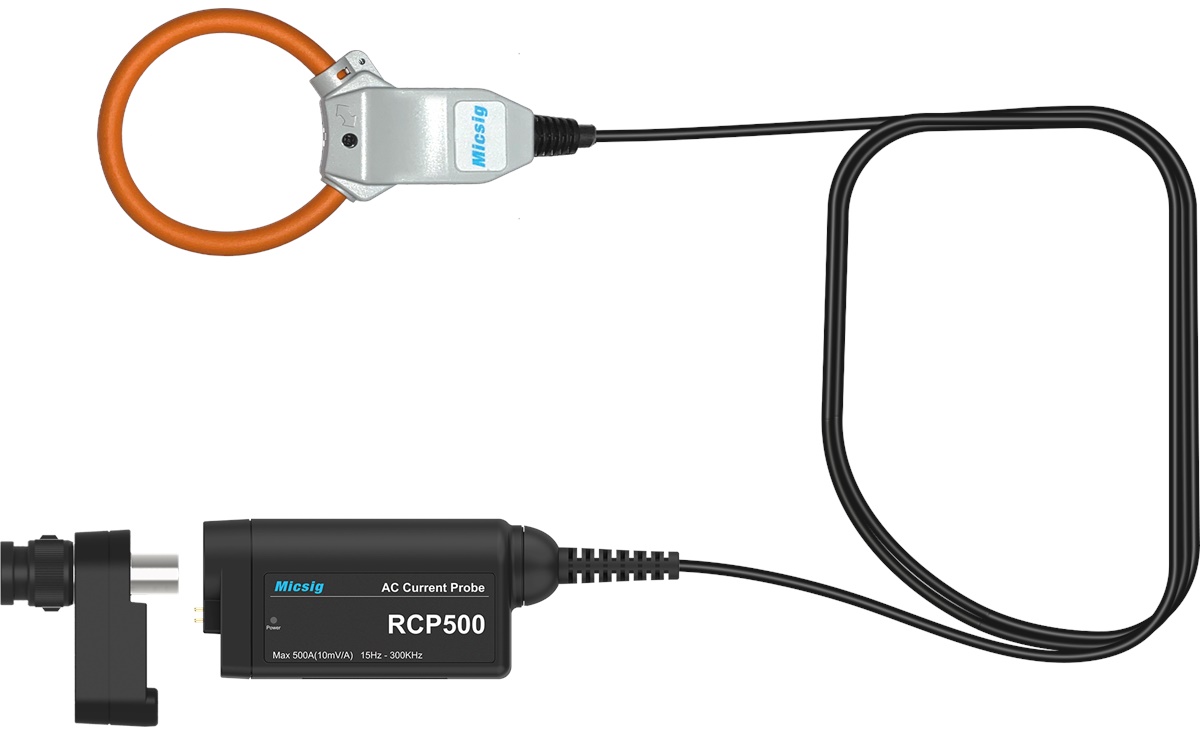

Die Rogowski-Stromzange RCP500 misst Wechselstrom bis zu 500 Apk, minimal bis 200 mApk, mit einer Bandbreite von 15 Hz bis 300 KHz, einer Genauigkeit von 1 % und einem Rauschen von weniger als 2 mV. Innerhalb des Messbereichs sind das Ausgangssignal des Systems und das zu messende Stromsignal immer linear, so dass sich die Genauigkeit nicht mit dem Strom ändert; die Spule enthält keine magnetischen Sättigungskomponenten und kein Magnetkern- oder Sättigungsphänomen, kein Erwärmungsproblem; die Rogowski-Spule enthält keine ferromagnetischen Materialien und hat daher keinen Hystereseeffekt; die Phasendifferenz zwischen dem Ausgangssignal und der Stromwellenform ist extrem klein und kann weniger als 0,8° betragen. Das RCP500 hat ein kompaktes Design und ein elegantes Äußeres. Es ist für die Micsig UPI Multifunktions-Tastkopfschnittstelle geeignet und benötigt keine zusätzliche Batterie oder Stromversorgung, wenn es mit einigen neuen Micsig-Oszilloskopen verwendet wird. Er kann auch mit dem Micsig PA05 Adapter verwendet werden, um ihn an Oszilloskope anderer Hersteller anzupassen. Die AC-Stromzange kann Stromsignale mit komplexen Wellenformen messen, wie z.B. transiente Einschaltströme von Leistungsgeräten, sinusförmige Ströme von dreiphasigen Stromversorgungssystemen, harmonische Komponenten von gemessenen Strömen, Strommessungen von IGBTs und MOSFETs, usw.

Die zu messenden Stromkreise müssen im Bereich CAT III 1000 V / CAT IV 600 V oder darunter liegen.
