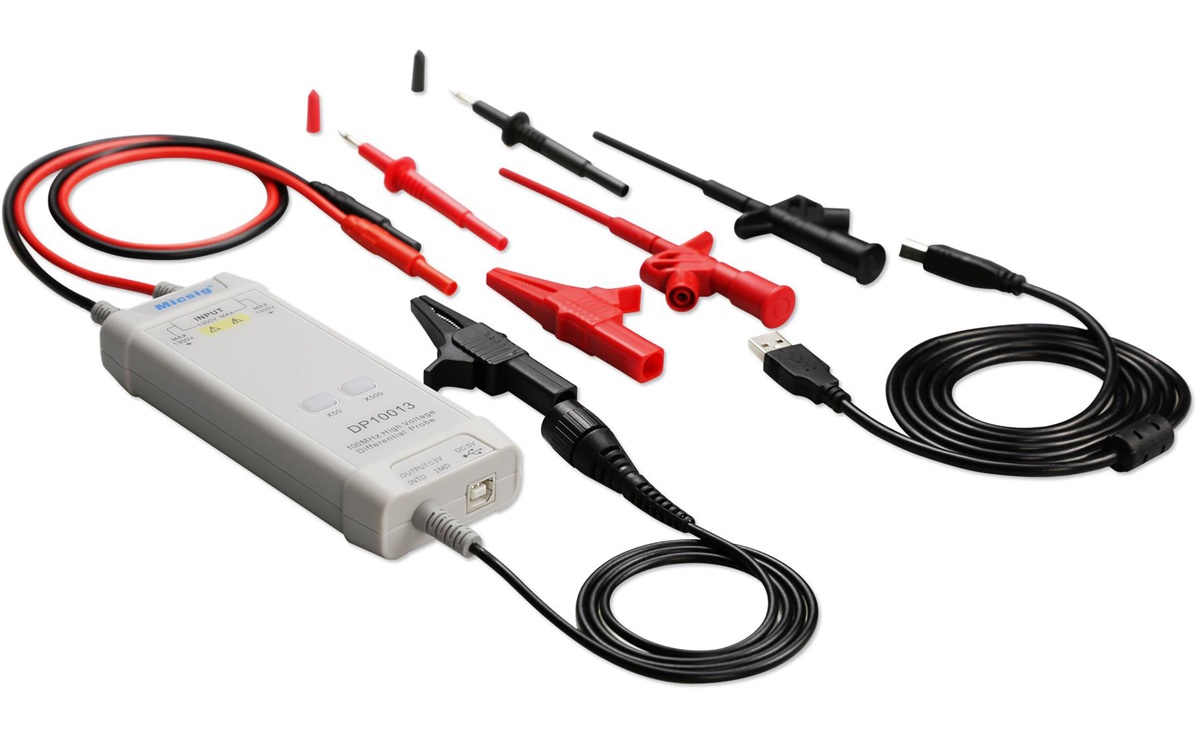

Micsig DP10013

Aktiver Differential-Tastkopf, umschaltbar

Teilerfaktor	50:1 / 500:1
Eingangsimpedanz	50 MΩ 1,25 pF （diff） / 5 MΩ 2,5 pF
Bandbreite	100 MHz
Anstiegszeit	3,5 ns
Max. Testspannung	130 V (50:1) / 1300 V (500:1)
Max. Spannung	CAT II 1000 V
Kabellänge Eingang	0,45 m
Kabellänge Ausgang	0,9 m

Nur an geerdete Oszilloskope anschließen!

1 Jahr Garantie

Nr: Micsig DP10013

Zzgl. Versandkosten

auf Lager

€ 169,- Netto

€ 201,11 inkl. MwSt.

Beschreibung

Die Hochspannungs-Differenzialtastköpfe der Micsig DP-Serie können mit Oszilloskopen aller Marken verwendet werden.

Hochohmige Isolierung zwischen Ein- und Ausgang zum Schutz der persönlichen Sicherheit
Wandelt das Eingangshochspannungssignal in ein Niederspannungssignal für die Beobachtung und Analyse auf Oszilloskop um
Geringes Gewicht und kompakte Größe, leicht zu tragen
Stromversorgung über den USB-Ausgang (DC 5V) des Oszilloskops, einfache Anwendung für Floating-Messungen
Einfache Selbstkalibrierung
Keine mechanischen Schalter, selbstleuchtende Taste
USB-DC-Stromausgang, praktisch für kaskadierte Stromversorgung, wenn mehrere Tastköpfe gleichzeitig verwendet werden

Aktiver Differential-Tastkopf, umschaltbar

Modell	DP10007	DP750-100	DP10013	DP20003
Bandbreite	100 MHz	100 MHz	100 MHz	100 MHz
Anstiegszeit	3,5 ns	3,5 ns	3,5 ns	3,5 ns
Teilerfaktor	10 : 1 100 : 1	50 : 1 500 : 1	50 : 1 500 : 1	200 : 1 2000 : 1
Gain-Genauigkeit	±2 %	±2 %	±2 %	±2 %
Max. Differential Testspannung	70 V （10 : 1） 700 V （100 :1）	75 V （50 : 1） 750 V （500 : 1）	130 V （50 : 1） 1300 V （500 : 1）	560 V （200 : 1） 5600 V （2000 : 1）
Max. Eingangs-Gleichtaktspannung	CAT II 600 V CAT I 1000 V	CAT II 1000 V	CAT II 1000 V	CAT III 1000 V
Gleichtaktunterdrückungsverhältnis	＞-80 dB (50 Hz）＞-60 dB （20 kHz）＞-45 dB （1 MHz）	＞ 80 dB （DC）＞ 60 dB （100 kHz）＞ 50 dB （1 MHz）	＞80 dB （DC）＞60 dB （100 kHz）＞50 dB （1 MHz)	＞80 dB （DC）＞60 dB （100 kHz）＞50 dB （1 MHz)
Eingangsimpedanz	8 MΩ 1,25 pF （differential） 4 MΩ 2,5 pF （einseitig geerdet）	8 MΩ 1,25 pF （differential） 4 MΩ 2,5 pF （einseitig geerdet）	10 MΩ 1,25 pF （differential） 5 MΩ 2,5 pF （einseitig geerdet）	50 MΩ 1,25 pF （differential） 25 MΩ 2,5 pF （einseitig geerdet）
Ausgangsspannung	≤7V	≤1,5V	≤3V	≤3V
Überschreitungsalarm	Tastenleuchte blinkt	Tastenleuchte blinkt	Tastenleuchte blinkt	Tastenleuchte blinkt
Netzteil	DC 5 V，USB-Versorgung	DC 5 V，USB oder Micsig UPI	DC 5 V，USB-Versorgung	DC 5 V，USB-Versorgung
Leistung	1,25 W	1 W	0,85 W	0,85 W
Maße	14,5 cm x 6 cm x 2,7 cm	8 cm x 3,7 cm x 2,2 cm	14,5 cm x 6 cm x 2,7 cm	14,5 cm x 6 cm x 2,7 cm
Eingangskabellänge	ca. 45 cm	ca. 15 cm	ca. 45 cm	ca. 45 cm
Ausgangskabellänge	ca. 90 cm	ca. 100 cm	ca. 90 cm	ca. 90 cm
