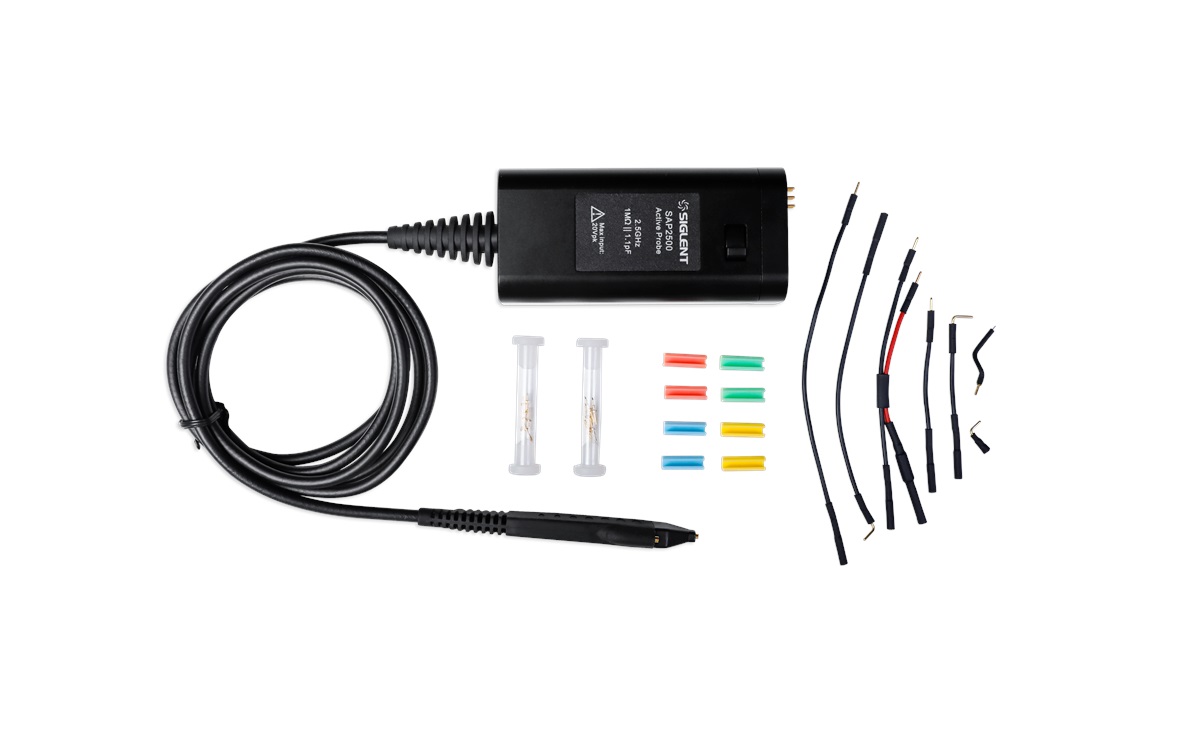

Der SAP2500 ist ein kompakter, aktiver Tastkopf mit hoher Impedanz, der für die steigende Nachfrage nach Messungen bei einer Vielzahl von Tests entwickelt wurde. Dank seiner niedrigen Eingangskapazität und seines hohen Eingangswiderstands wird die Belastung des Schaltkreises minimiert.
Mit der SAPBus-Schnittstelle wird der SAP2500 ein Teil des Oszilloskopsystems. Der Tastkopf kann vom Oszilloskop aus gesteuert werden. Das Oszilloskop versorgt den Tastkopf mit Strom, so dass keine separate Stromversorgung oder Batterien erforderlich sind.
| Bandbreite | 2,5 GHz |
| Eingangsimpedanz | 1 MΩ 1,1 pF |
| Offset-Bereich | ±12 V |
| Gain-Genauigkeit | <3 % |
| Max. Spannung | 20 V |
| Maße (Interface) Maße (Tastkopf) | 115,0 mm x 38,9 mm x 24,5 mm 83,0 mm x 14,1 mm x 6,4 mm |
| Kabellänge | 130 cm |
Downloads
Anleitung
SAP2500 Anleitung
Sprache: Englisch
Dateigröße: 1.45 MiB
Erscheinungsdatum: 07.12.2021
