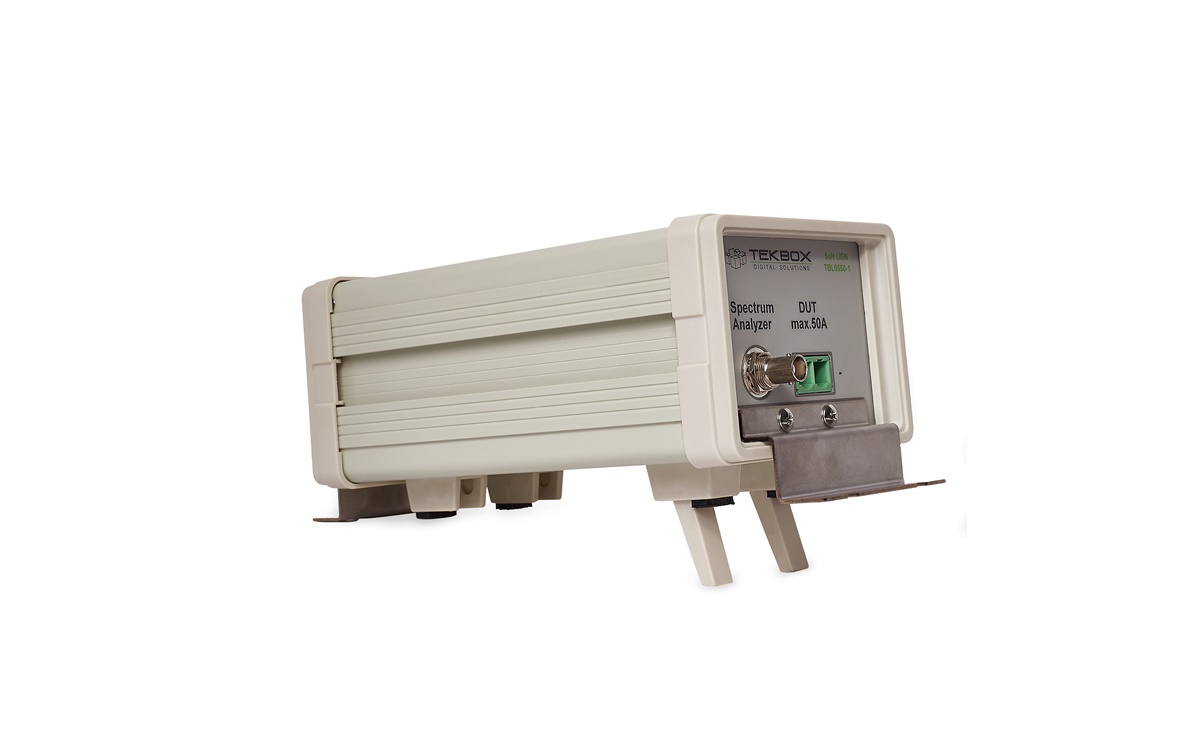

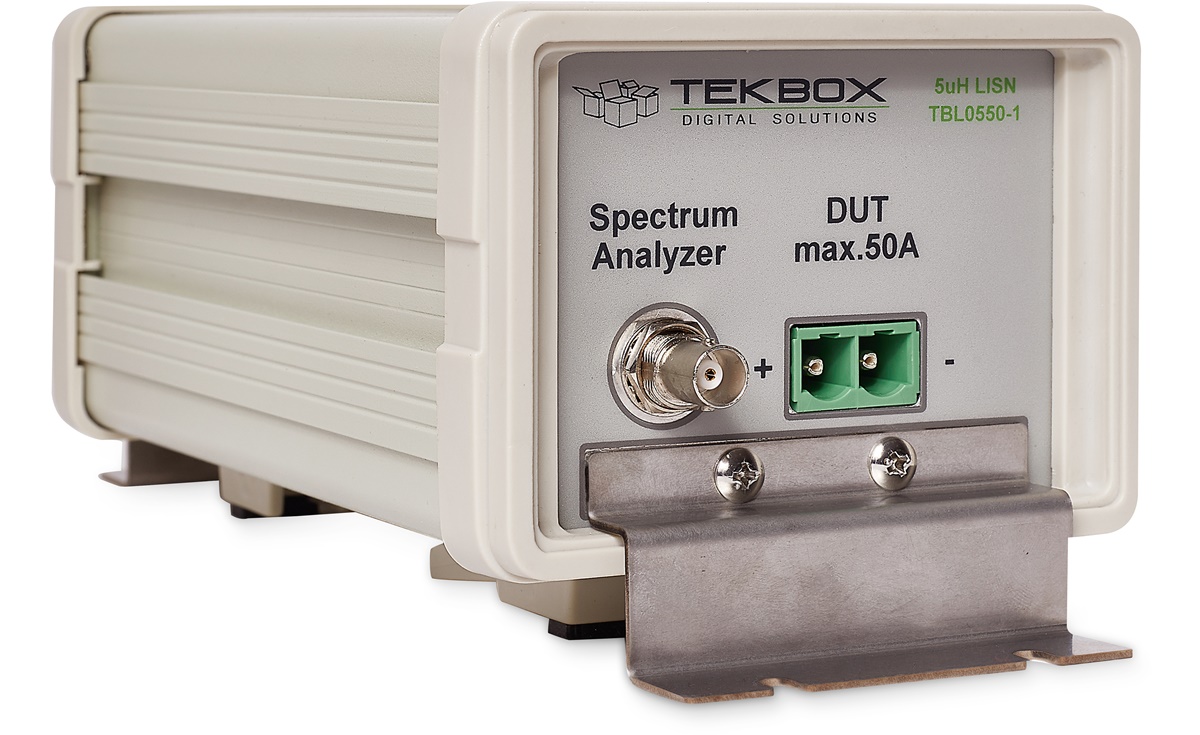

Das TBL0550-1 5µH LISN ist ein Gerät, das für Messungen des leitungsgebundenen Rauschens von DC-betriebenen elektronischen Geräten verwendet wird. Er ist für Messungen im Frequenzbereich von 150kHz bis 110 MHz gemäß CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 und mit Einschränkungen DO-160/ED-14G und ISO 7637-2.
Die LISN wird in die Versorgungsleitung des DUT (Device Under Test) eingefügt. Leitfähiges Rauschen, das an den an den Versorgungsanschlüssen des Prüflings vorhanden ist, kann am BNC-Stecker mit einem Spektrumanalysator oder einem Messempfänger gemessen werden. Der Quellanschluss (Versorgung) und der Anschluss des Prüflings sind durch eine 5µH-Induktivität entkoppelt.
Zwei TBL0550-1 in Kombination mit dem Tekbox LISN Mate ermöglichen separate Messungen von Gleichtakt und Differentialmode-Rauschen.
Das Gerät wird mit einem BNC-Stecker-zu-N-Stecker-RG232-Kabel, Gegensteckern und Erdungsklammern zur zur Befestigung an einer Grundplatte geliefert.
Technische Daten
- Frequenzbereich: 100 kHz - 150 MHz
- DC-Widerstand: < 7 mΩ Quelle+ zu DUT+; < 2 mΩ Quelle- zu DUT-
- Maximaler Strom: 50 A kontinuierlich, 70 A für 3 Minuten
- Nennbetriebsspannung: 0 - 60V DC;
- 1 µF-Kondensator kann intern durch Entfernen einer Steckbrücke abgeschaltet werden
- Nist rückführbare Kalibrierdaten / Zertifikat
- Abmessungen: 120 mm x 100 mm x 225 mm (270 mm einschließlich Bodenhalterungen); Gewicht: 1,6 kg
Anwendung
- Vorbereitende EMV-Konformitätsprüfung, nähere Informationen dazu finden Sie hier
Modellübersicht
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL00705-2 | 0.7 µH//50 Ω | 30 Hz – 500 MHz | 2 | 5 A | 60 V nominal, Komponenten-Rating: 100 V | 400mΩ Reihenwiderstand |
| ТВL0110-2 | 1 µH//50 Ω | 30 Hz – 500 MHz | 2 | 10 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0225-2 | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0510-1 | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 10 A | 60 V nominal, Komponenten-Rating: 200 V | |
| TBL0550-1 | 5 µH//50 Ω | 150 kHz – 108 MHz | 1 | 50 A | 60 V nominal, Komponenten-Rating: 250 V | |
| TBL0550-1B | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 50 A | 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| TBL05100-1C | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 100 A | 0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 16 A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL5032-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 10 kHz – 100 MHz | 1 | 32 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 100 A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1B | 50Ω/50µH+5Ω//50Ω/50µH | 10 kHz – 100 MHz | 1 | 82 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL501000-1 | 50µH // 50 Ω | 100 kHz – 30 MHz | 1 | 1000 A | 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) | |
| TBL5008-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 16 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 32 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 63 A | 690V/400V 50Hz/60Hz | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBLM2 | | 150 kHz – 110 MHz | | | | LISN-Mate |
| TBLDC32-2 | 150 Ohm | 9 kHz – 30 MHz | 2 | 32A | 1000V DC | 150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Ausgewogenes VHF-LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz | 2 symmetrische Paare | 250mA | 60V AC, 100V DC | 2 Stück D-Sub 25 auf RJ45 Adapter |
Downloads
Datenblatt
TBL0550-1 Datenblatt
Sprache: Englisch
Version: V1.4
Dateigröße: 674.16 KiB
Erscheinungsdatum: 15.06.2023
Leitfaden
Leitfaden zur EMV-Vorprüfung Deutsch
Sprache: Deutsch
Version: V1.7
Dateigröße: 402.40 KiB
Erscheinungsdatum: 12.10.2022
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
Leitfaden zur EMV-Vorprüfung EN
Sprache: Englisch
Version: V1.2
Dateigröße: 406.81 KiB
Erscheinungsdatum: 30.04.2018
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
