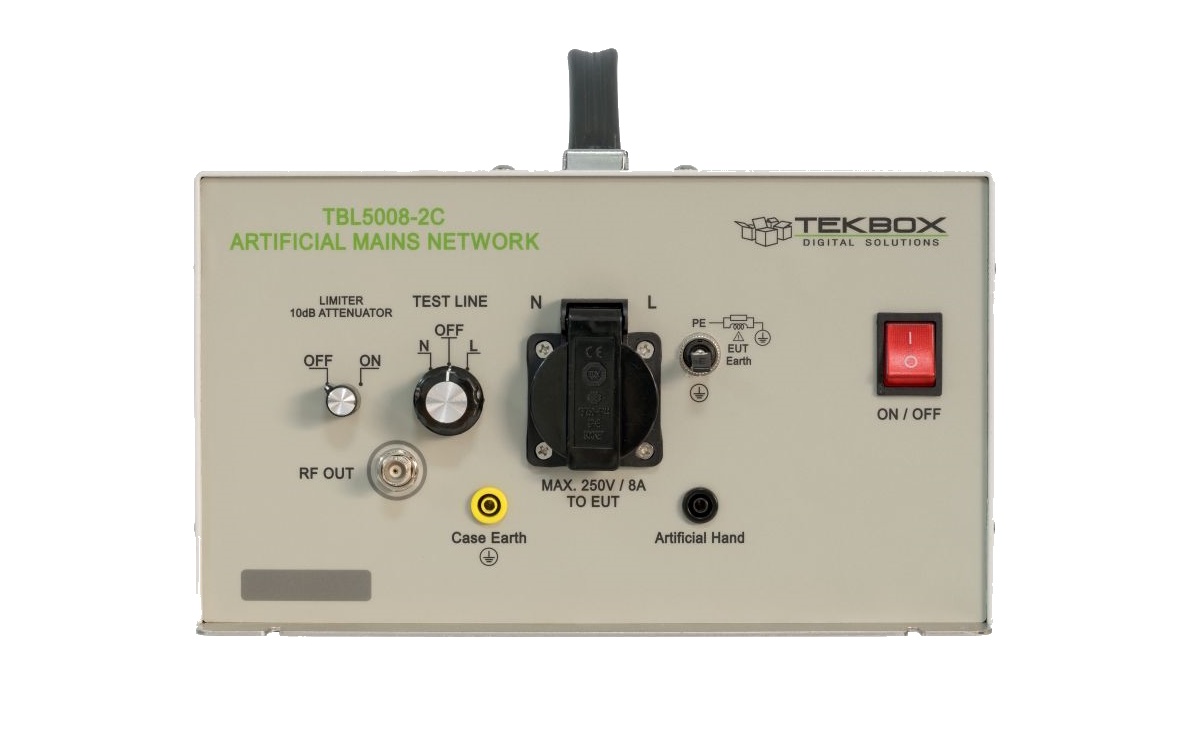

Die TBL5008-2C ist eine LISN zur Messung leitungsgebundener Emissionen auf Stromversorgungsleitungen im Frequenzbereich von 9kHz bis 30MHz, wie in der Norm CISPR 16-1-2 festgelegt. Das Gerät ist für die Prüfung einphasiger, wechselstrombetriebener Geräte mit Versorgungsspannungen bis zu maximal 250 V und 8 A ausgelegt. Das leitungsgebundene Rauschen kann auf der Phase und auf dem Nullleiter gemessen werden. Die TBL5008-2C verfügt über einen Leitungswahlschalter, einen umschaltbaren Begrenzer / Hochpassfilter / Dämpfungsglied, einen PE-Schalter zur Nachbildung von Verlängerungskabeln und einen künstlichen Handanschluss.
Das Gerät ist mit länderspezifischen EUT-Anschlüssen erhältlich.
Technische Daten
- Frequenzbereich: 9 kHz bis 30 MHz
- Impedanz: 50 Ω ║ (50 µH + 5 Ω)
- Künstliche Hand: 220 pF + 511 Ω
- Schaltbarer PE: 50 Ω ║ 50 µH
- Begrenzer / Dämpfungsglied / Hochpassfilter: +6dBm / 10 dB /150 kHz bis 30 MHz
- Luftkerndrosseln
- Netzspannung: max. 250V / 50/ 60 Hz oder DC
- Max. Strom: 8 A @ 23°C
- EUT-Buchse: länderspezifisch
- Messanschluss: 50 Ω BNC

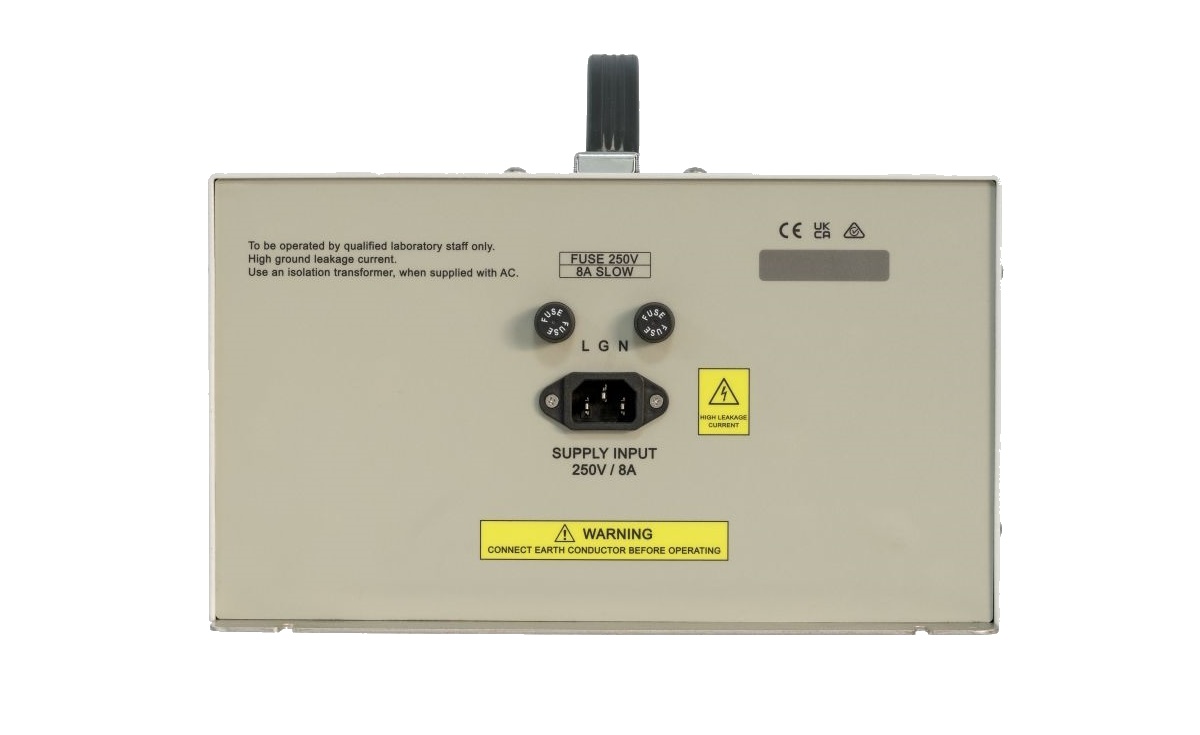

- Stromanschluss: IEC 60320 C13
- Abmessungen: 35 cm x 18 cm x 41 cm
- Gewicht: 8 kg
Anwendung
- Vorbereitende EMV-Konformitätsprüfung, nähere Informationen dazu finden Sie hier
Modellübersicht
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL00705-2 | 0.7 µH//50 Ω | 30 Hz – 500 MHz | 2 | 5 A | 60 V nominal, Komponenten-Rating: 100 V | 400mΩ Reihenwiderstand |
| ТВL0110-2 | 1 µH//50 Ω | 30 Hz – 500 MHz | 2 | 10 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0225-2 | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0510-1 | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 10 A | 60 V nominal, Komponenten-Rating: 200 V | |
| TBL0550-1 | 5 µH//50 Ω | 150 kHz – 108 MHz | 1 | 50 A | 60 V nominal, Komponenten-Rating: 250 V | |
| TBL0550-1B | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 50 A | 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| TBL05100-1C | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 100 A | 0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 16 A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL5032-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 10 kHz – 100 MHz | 1 | 32 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 100 A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1B | 50Ω/50µH+5Ω//50Ω/50µH | 10 kHz – 100 MHz | 1 | 82 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL501000-1 | 50µH // 50 Ω | 100 kHz – 30 MHz | 1 | 1000 A | 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) | |
| TBL5008-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 16 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 32 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 63 A | 690V/400V 50Hz/60Hz | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBLM2 | | 150 kHz – 110 MHz | | | | LISN-Mate |
| TBLDC32-2 | 150 Ohm | 9 kHz – 30 MHz | 2 | 32A | 1000V DC | 150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Ausgewogenes VHF-LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz | 2 symmetrische Paare | 250mA | 60V AC, 100V DC | 2 Stück D-Sub 25 auf RJ45 Adapter |
Downloads
Datenblatt
TBL5008-2C Anleitung / Datenblatt
Sprache: Englisch
Version: V1.1
Dateigröße: 1.49 MiB
Erscheinungsdatum: 10.03.2025
Leitfaden
Leitfaden zur EMV-Vorprüfung Deutsch
Sprache: Deutsch
Version: V1.7
Dateigröße: 402.40 KiB
Erscheinungsdatum: 12.10.2022
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
Leitfaden zur EMV-Vorprüfung EN
Sprache: Englisch
Version: V1.2
Dateigröße: 406.81 KiB
Erscheinungsdatum: 30.04.2018
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
