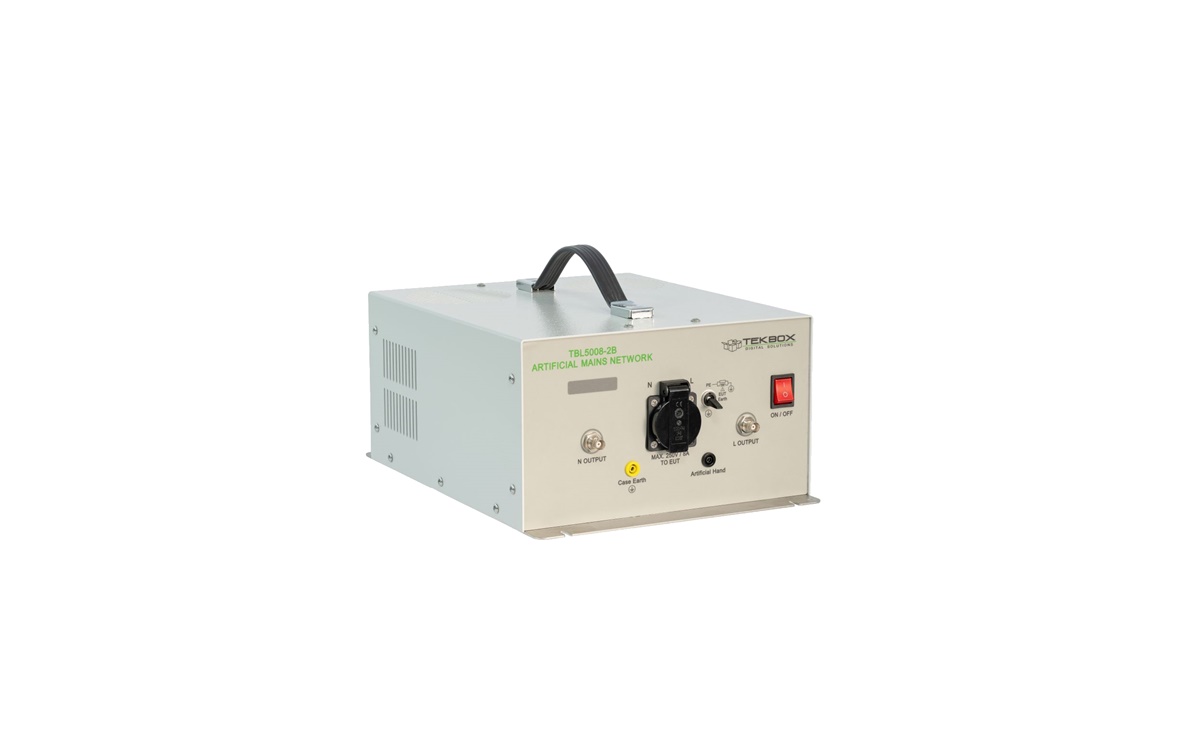

Das TBL5008-2B ist ein LISN zur Messung leitungsgebundener Emissionen auf Stromversorgungsleitungen im Frequenzbereich von 9kHz bis 30MHz, wie in der Norm CISPR 16-1-2 festgelegt. Das Gerät ist für die Prüfung einphasiger, wechselstrombetriebener Geräte mit Versorgungsspannungen bis zu maximal 250 V und 8 A ausgelegt. Das leitungsgebundene Rauschen kann auf der Phase und auf dem Nullleiter gemessen werden. Das TBL5008-2B verfügt über separate Messausgänge für jeden Kanal, um den Anschluss eines Gleichtakt-/Differentialtrenners (LISN Mate), eines PE-Schalters zur Nachahmung eines Verlängerungskabels und eines künstlichen Handanschlusses zu ermöglichen.
Das Gerät ist mit länderspezifischen EUT-Anschlüssen erhältlich.
Technische Daten
- Frequenzbereich: 9 kHz - 30 MHz
- Impedanz: 50 Ω (50 µH + 5 Ω)
- Handnachbildung: 220 pF + 511 Ω
- Maximaler Strom: 16A kontinuierlich
- Betriebsspannung: 250V AC (50/60 Hz)
- Max. Stromstärke: 8 A
- PE schaltbar: 50 Ω / 50 µH; simuliert die Auswirkungen von Kabeltrommeln für Elektrowerkzeuge
- Unabhängige BNC-Ausgänge für Leitung und Neutralleiter als Anschlussmöglichkeiten für CM/DM Separatoren (LISN Mate)
- Gehäuseerdung: überstehende Bodenplatte aus Edelstahl mit Befestigungsschlitzen und -löchern, 4 mm
- Abmessungen: 35 cm x 18 cm x 41 cm
- Gewicht: 8 kg
Anwendung
- Vorbereitende EMV-Konformitätsprüfung, nähere Informationen dazu finden Sie hier
Modellübersicht
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL00705-2 | 0.7 µH//50 Ω | 30 Hz – 500 MHz | 2 | 5 A | 60 V nominal, Komponenten-Rating: 100 V | 400mΩ Reihenwiderstand |
| ТВL0110-2 | 1 µH//50 Ω | 30 Hz – 500 MHz | 2 | 10 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0225-2 | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0510-1 | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 10 A | 60 V nominal, Komponenten-Rating: 200 V | |
| TBL0550-1 | 5 µH//50 Ω | 150 kHz – 108 MHz | 1 | 50 A | 60 V nominal, Komponenten-Rating: 250 V | |
| TBL0550-1B | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 50 A | 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| TBL05100-1C | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 100 A | 0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 16A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 100A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 16A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 32A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 63A | 690V/400V 50Hz/60Hz | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBLM2 | | 150 kHz – 110 MHz | | | | LISN-Mate |
| TBLDC32-2 | 150 Ohm | 9 kHz – 30 MHz | 2 | 32A | 1000V DC | 150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Ausgewogenes VHF-LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz | 2 symmetrische Paare | 250mA | 60V AC, 100V DC | 2 Stück D-Sub 25 auf RJ45 Adapter |
Downloads
Datenblatt
TBL5008-2B Anleitung / Datenblatt
Sprache: Englisch
Version: V1.1
Dateigröße: 1.62 MiB
Erscheinungsdatum: 10.03.2025
Leitfaden
Leitfaden zur EMV-Vorprüfung Deutsch
Sprache: Deutsch
Version: V1.7
Dateigröße: 402.40 KiB
Erscheinungsdatum: 12.10.2022
