Die Vektor-Netzwerk Analysatoren der Serie DNA6000-R von Rigol sind leistungsstarke und flexible Werkzeuge.
- High-Performance-VNA für langlaufende, anspruchsvolle Messaufgaben in Entwicklung, Verifizierung und Produktion
- Klassisches Tischgerät Design, optimiert für Dauerbetrieb, 19"-Integration und automatisierte Testsysteme
- Gleiche Bedienphilosophie wie DNA5000 („VNA an jedem Arbeitsplatz“), aber mit mehr Leistungs und Schnittstellen Reserven
- Frequenzbereich von 5 kHz bis 26,5 GHz (modellabhängig) für moderne Wireless , Radar und High Speed Digital Anwendungen
-
120 dB Dynamikbereich mit sehr niedriger Tracerauschdichte für präzise Charakterisierung stark unterdrückender Filter und komplexer Netzwerke
- Unterstützung von 2 und 4 Port Messungen inkl. kompletter S Parameter, Differenzial und Hochgeschwindigkeits Interconnect Messungen
- Integrierte Tools: Pass/Fail Tests, SWR/VSWR Messung, Smith Diagramm und TDR Funktionen für Zeitbereichsreflektometrie
- DeEmbedding / Fixture Removal zum Entfernen der Einflüsse von Prüfkabeln, Adaptern und Fixtures – wichtig für präzise DUT S Parameter
- Deckt typische Anwendungen ab: Filter, Antennen, Kabel, Material Dielektrizität, Hochgeschwindigkeits Leitungen, Backplanes
- Revolutionäres Interaktionsdesign mit klarer Oberfläche, das die Bedienhürde klassischer High-End-VNAs deutlich reduziert
- Kalibrier-Wizard führt Schritt für Schritt durch alle Kalibrierarten und senkt Fehlerquote bei komplexen HF Setups

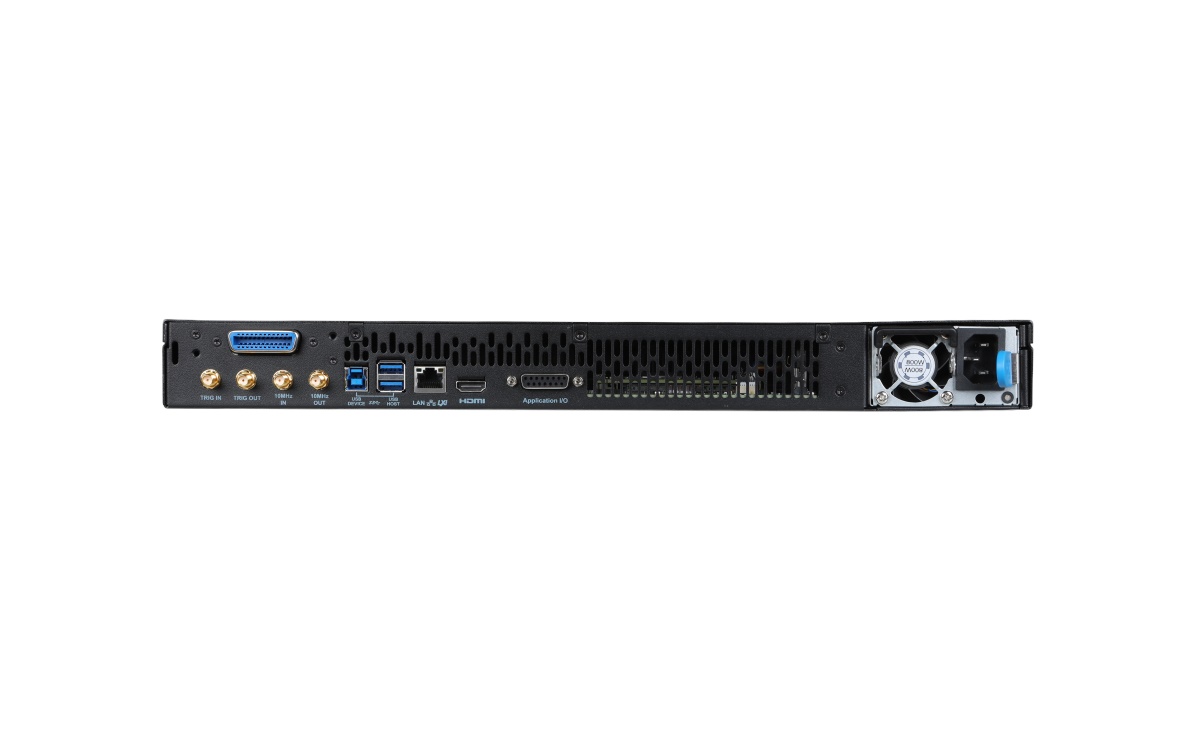

- Reichhaltige Schnittstellen: HDMI, LAN, USB und zusätzlich GPIB (exklusiv bei der DNA6000-Serie) für ATE-Integration und Remote-Steuerung
Dank dem geführten Kalibrierassistenten und Unterstützung für gängige Kalibrierverfahren (inkl. mechanischer und elektronischer E‑Cal‑Kits) gelingt der Einstieg in die HF‑Messtechnik ebenso schnell wie effiziente Workflows für erfahrene Ingenieure. Schnittstellen wie GPIB, LAN, USB und HDMI, SCPI‑Support und Remote‑Webinterface machen den Rigol DNA6144-R zur idealen Zentrale für automatisierte Tests und integrierte HF‑Prüfumgebungen.
2-Port-Modelle
| Übersicht | DNA6082-R | DNA6142-R | DNA6202-R | DNA6262-R |
|---|---|---|---|---|
| Frequenzbereich | 5 kHz - 8,5 GHz | 5 kHz - 14 GHz | 5 kHz - 20 GHz | 5 kHz - 26,5 GHz |
| Eingänge (Ports) | 2, N female | 2, N female | 2, 3,5 mm | 2, 3,5 mm |
| Frequenzauflösung | 1 Hz | 1 Hz | 1 Hz | 1 Hz |
| Dynamischer Bereich | 120 dB，127 dB(typ.) | 120 dB，127 dB(typ.) | 120 dB，127 dB(typ.) | 120 dB，127 dB(typ.) |
| Bereich des Ausgangspegels | -40 dBm - 10 dBm | -40 dBm - 10 dBm | -40 dBm - 10 dBm | -40 dBm - 10 dBm |
| Video-Ausgang (HDMI) | ||||
| Streuparametermessung | ||||
| Differenzparametermessung | ||||
| Grenzwerttest | ||||
| Impedanzwandlung |
4-Port-Modelle
| Übersicht | DNA6084-R | DNA6144-R | DNA6204-R | DNA6264-R |
|---|---|---|---|---|
| Frequenzbereich | 5 kHz - 8,5 GHz | 5 kHz - 14 GHz | 5 kHz - 20 GHz | 5 kHz - 26,5 GHz |
| Eingänge (Ports) | 4, N female | 4, N female | 4, 3,5 mm | 4, 3,5 mm |
| Frequenzauflösung | 1 Hz | 1 Hz | 1 Hz | 1 Hz |
| Dynamischer Bereich | 120 dB，127 dB(typ.) | 120 dB，127 dB(typ.) | 120 dB，127 dB(typ.) | 120 dB，127 dB(typ.) |
| Bereich des Ausgangspegels | -40 dBm - 10 dBm | -40 dBm - 10 dBm | -40 dBm - 10 dBm | -40 dBm - 10 dBm |
| Video-Ausgang (HDMI) | ||||
| Streuparametermessung | ||||
| Differenzparametermessung | ||||
| Grenzwerttest | ||||
| Impedanzwandlung |
Weitere technische Daten der Serie DNA6000-R finden Sie hier.
Besondere Eigenschaften
High-Performance-VNA
Klassisches Tischgeräte Design oder Displayloses Design für den 19" Rack Einbau(-R Version), optimiert für Dauerbetrieb, automatisierte Testsysteme.
Passgenaue Leistung
Der Frequenzbereich deckt zahlreiche Anwendungen ab. Mit einem Bereich von 5 kHz bis 26,5 GHz und zwei oder vier Ports erfüllt das Gerät die Testanforderungen für den erweiterten Einsatz, wie z. B. Filter, Antennen, Kabel, Material Dielektrizität, Hochgeschwindigkeits-Interconnect-Messungen und Backkplanes auch in komplexen Netzen.
Hoher Dynamikbereich
Ein großer Dynamikbereich von über 120 dB in Verbindung mit außergewöhnlich niedrigen Rauschwerten gewährleistet eine präzise Charakterisierung von Bauelementen mit hohem Unterdrückungsverhältnis und stabile Messergebnisse.
Umfassende Analysefunktionen
Mit integrierten Anwendungstools wie Grenzwertprüfung (Pass/Fail), Stehwellenverhältnis (SWR)-Messung, Smith-Diagrammen und Zeitbereichsreflektometrie (TDR) bewältigt es effizient Aufgaben von der Validierung in der Forschung und Entwicklung bis hin zur Qualitätskontrolle in der Produktion.
Direkte DUT-Messung
Eliminieren Sie mühelos den Einfluss von Testvorrichtungen, Adaptern und Kabeln durch deren Abkopplung, um eine präzise Messung der tatsächlichen S-Parameter des zu testenden Geräts (DUT) selbst zu ermöglichen und die Zuverlässigkeit der Ergebnisse sicherzustellen.
Unterstützte Kalibrierung
Der integrierte Kalibrierungsassistent bietet eine klare, schrittweise Anleitung, damit sowohl Anfänger als auch Experten die Einrichtung schnell und präzise durchführen können, wodurch die Genauigkeit jeder Messung gewährleistet wird.
Optionale mechanische oder elektronische Kalibriersätze
Diese hochpräzisen und langlebigen mechanischen Kalibrierstücke decken verschiedene Frequenzbänder und Schnittstellentypen ab und gewährleisten die Rückverfolgbarkeit der Testergebnisse sowie eine hohe Wiederholbarkeit. Elektronische Kalibrierblöcke reduzieren die Vorbereitungszeit für Tests erheblich, minimieren menschliche Fehler und sind somit die ideale Wahl für alle, die höchste Effizienz und Konsistenz anstreben.
GPIB, Standard-SCPI-Befehle, Befehlssatzkompatibilität
Dank Befehlssatzkompatibilität lässt es sich mit mehreren Fernsteuerungsschnittstellen und Unterstützung für Standard-SCPI-Befehle nahtlos in bestehende Testsysteme integrieren oder diese ersetzen. Dadurch müssen Automatisierungsskripte nicht neu geschrieben werden und vertraute Arbeitsabläufe bleiben erhalten.Downloads
