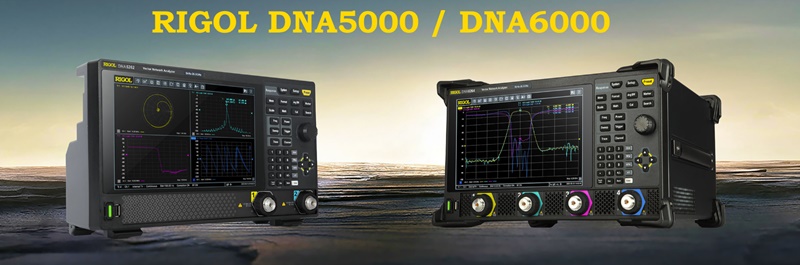

Rigol VNA DNA5000 / DNA6000
Mit den neuen Vektor-Netzwerkanalysatoren der DNA5000/6000‑Serie bringt RIGOL leistungsfähige VNA‑Technologie erstmals wirklich auf jede Entwickler‑Werkbank. Die Geräte kombinieren präzise HF‑Performance mit einer außergewöhnlich einfachen Bedienung und machen anspruchsvolle Netzwerkmessungen so zugänglich wie nie zuvor.
| Merkmal | DNA5000 Serie | DNA6000 Serie |
|---|---|---|
| Positionierung | „Mainstream VNA“ für Entwicklung und Labor-Workbench | Höhere Performance-Klasse, anspruchsvollere HF- und High-End-Anwendungen |
| Max. Frequenz (Modelle) | 26,5 GHz | 26,5 GHz |
| Ports | 2 | 2 oder 4, stärker auf komplexe Mehrtor‑Netzwerke ausgerichtet |
| Dynamik / Rauschen | Hoher Dynamikbereich, für die meisten Laboranwendungen ausreichend | Noch besserer HF‑Kern und Rauschperformance für sehr anspruchsvolle Messungen |
| Einsatzbereich | Entwicklungs- , Validierungs- , Ausbildungs- und Standard HF-Labore | OEMs, High End HF Entwicklung, HF-Labore mit hohen Anforderungen an Präzision und Frequenzabdeckung |
| Investment | Günstiger Einstieg in eigenständige VNA Messungen | Höhere Investition, dafür Reserven für zukünftige Anforderungen |
Leistungsstarke HF‑Performance für den Alltag
Die DNA5000/6000‑Serie deckt einen breiten Frequenzbereich von 5 kHz bis 26,5 GHz ab und ist je nach Modell mit zwei oder vier Testports verfügbar – ideal für Messungen an Filtern, Antennen, Kabeln, Materialien und Hochgeschwindigkeits‑Interconnects. Ein weiter Dynamikbereich von über 120 dB und äußerst geringes Trace‑Rauschen sorgen für eine präzise Charakterisierung auch stark unterdrückender Bauteile und stabile, reproduzierbare Ergebnisse. Funktionen wie Fixture Removal und De‑Embedding kompensieren den Einfluss von Adaptern, Leitungen und Prüfvorrichtungen und ermöglichen die exakte Ermittlung der S‑Parameter des eigentlichen DUT. Integrierte Werkzeuge wie Limit‑Line‑Tests mit Pass/Fail‑Bewertung, VSWR‑Messungen, Smith‑Diagramme und Time Domain Reflectometry (TDR) beschleunigen sowohl F&E‑Verifikation als auch die Qualitätssicherung in der Produktion
Einfach wie ein Oszilloskop
Damit VNA‑Messtechnik wirklich im Arbeitsalltag ankommt, setzt RIGOL bei der DNA5000/6000‑Serie auf eine besonders benutzerfreundliche Bedienung. Ein geführter Kalibrier‑Assistent leitet Einsteiger wie erfahrene Anwender Schritt für Schritt durch die Kalibrierung und stellt sicher, dass präzise Messergebnisse schnell und sicher erreicht werden. Das moderne User‑Interface mit hochauflösendem Touchscreen unterstützt flüssiges Tippen, Ziehen und Gestensteuerung – wie man es von aktuellen Messgeräten und Consumer‑Geräten gewohnt ist. Standardisierte SCPI‑Kommandos, die mit gängigen Herstellern kompatibel sind, erleichtern die Integration in bestehende Testumgebungen, ohne dass Automatisierungsskripte komplett neu geschrieben werden müssen. Über Schnittstellen wie HDMI, LAN und USB – sowie GPIB bei der DNA6000‑Serie – lassen sich externe Displays anbinden, Remote‑Steuerungen realisieren und automatisierte Testsysteme unkompliziert aufbauen.
Komplettlösung statt Einzelgerät
RIGOL versteht die DNA5000/6000‑Serie nicht nur als Messgerät, sondern als vollständige Testlösung. Hochpräzise, langlebige mechanische Kalibrierstandards decken unterschiedliche Frequenzbereiche und Steckverbindertypen ab und sichern die Rückführbarkeit sowie eine hohe Wiederholgenauigkeit der Messungen. Elektronische Kalibriermodule ermöglichen mit nur einem Anschluss eine vollautomatische Ein‑Tasten‑Kalibrierung – ideal für Anwender, die maximale Effizienz und Konsistenz in ihren Prozessen benötigen. Labor‑taugliche HF‑Kabel mit sehr niedriger Einfügedämpfung und hervorragender Phasenstabilität gewährleisten die Signalintegrität auch in anspruchsvollen Umgebungen.
Zwei Formfaktoren für jede Anwendung
Weil Messaufgaben und Laborumgebungen unterschiedlich sind, bietet RIGOL die neuen VNAs in zwei perfekt abgestimmten Varianten an. Die kompakte, portable DNA5000‑Serie ist ideal, wenn der Platz auf dem Labortisch knapp ist oder das Gerät zwischen verschiedenen Arbeitsplätzen und Laboren geteilt werden soll. Für feste R&D‑Setups oder automatisierte Produktionslinien, in denen hohe Langzeitstabilität und einfache Rack‑Integration im Vordergrund stehen, empfiehlt sich die klassische DNA6000‑Serie im robusten Tisch‑/Rack-Formfaktor.
